一种鼻腔护理装置的制作方法

本发明涉及鼻部护理领域，尤其涉及一种鼻腔护理装置。

背景技术：

众所周知，鼻腔内膜上生有大量纤毛，同时分泌大量粘液物质，以过滤空气中的粉尘和杂质，起到清洁空气的作用。鼻腔在一定时间内吸入过多含有害物和污染物的空气，使鼻腔环境反复污染和感染，是鼻炎反复发作的直接原因，也是感冒和流行性感冒的主要原因。现有的鼻腔护理刷效果不明显，清除不彻底，容易带入细菌或造成鼻腔毛细血管破裂，引发出血，给医护人员增加了极大的工作难度。鼻腔是呼吸系统的第一卫士，空气在进入肺之前，要经过鼻纤毛、鼻腔粘膜的过滤，把有害的细菌病毒、粉尘杂质滤掉，并将空气湿度和温度调节到适合肺呼吸的程度，否则就会对上呼吸道及肺造成严重损害，因此从某种程度上讲生命之路由鼻腔开始亦不为过。

据计算正常成年人每天24小时累计吸进、呼出15000升空气，同时随着工业生产和交通的发展，空气中的粉尘、烟雾的含量增加，鼻腔前庭的滞留污染物质增多，粉尘污垢无法及时清除，鼻毛结痴，大量细菌和病毒颗粒在鼻腔内滋生后阻留在鼻腔或进入鼻咽腔内，成为致病的一大隐患，因而创造鼻腔内的无菌、抑菌环境是鼻腔清洁用品研究的一个重要方向。

授权公告号CN 101904798 B的发明专利公开了一种一次性使用鼻腔清洁装置，包括机体以及可转动地安装在所述机体上的一对鼻腔清洁部件和手指操作部件，所述鼻腔清洁部件通过机械传动机构与所述手指操作部件传动连接，所述手指操作部件运动时通过机械传动机构带动所述鼻腔清洁部件作旋转运动。该装置适于人们日常清洁鼻腔使用，且简单方便、卫生文雅，一次性使用，可同时清洁两个鼻孔，清洁鼻腔的同时，还可具有一定滋润甚至具有一定鼻腔疾病治疗的作用。但是当鼻腔里鼻涕变干时，干燥的脓鼻涕容易粘附在鼻腔上，影响呼吸，且清理的过程比较疼。

技术实现要素：

本发明为了解决干燥的脓鼻涕容易粘附在鼻腔上，且不容易清理的问题，提供一种鼻腔护理装置。

为了达到上述目的，本发明的基础方案提供一种鼻腔护理装置，包括支撑片，支撑片上安装有第一齿轮和第二齿轮，支撑片上端设有与第一齿轮相啮合的第一齿条，支撑片下端设有与第二齿轮相啮合的第二齿条，第一齿轮和第二齿轮的轴孔中穿设有丝杆，第一齿轮和第二齿轮轴孔的内壁上设有与丝杆外侧螺纹相匹配的内螺纹，第一齿轮和第二齿轮的轮面上固定安装有中空的圆形卡环，卡环外侧包覆有气囊，气囊将丝杆的端面包覆，气囊上可拆卸连接有清洁棉，第一齿条外侧转动安装有锲型块，支撑片上固定安装有水袋，水袋和气囊上均开设有若干单向出水孔，水袋上的单向出水孔朝向卡环。

本基础方案的原理在于：支撑片上并列安装第一齿轮和第二齿轮，第一齿轮和第二齿轮的轮面上均固定安装中空的圆形卡环，第一齿轮和第二齿轮的轴孔中均穿设丝杆，丝杆的外螺纹分别与第一齿轮和第二齿轮轴孔内侧的螺纹相啮合，且支撑片上方设置与第一齿轮相啮合的第一齿条。通过抽动第一齿条，能够使得与第一齿条相啮合的第一齿轮转动起来，进而使得与第一齿轮轴孔内壁啮合的丝杆沿着第一齿轮轴孔的螺纹方向转动。圆形卡环外侧包覆气囊，气囊将丝杆的端面包覆，随着丝杆的不断转动，丝杆一端的气囊不断被顶起，丝杆将气囊顶起的形状呈圆锥形，呈圆锥形的气囊表面可拆卸的连接清洁棉，丝杆顶起气囊的过程中将清洁棉插入待清洁的鼻腔内，随着丝杆的转动将鼻腔内的流体状鼻涕进行裹挟、清理。第一齿条外侧转动安装锲型块，支撑片上安装水袋，水袋和气囊上均开设若干单向出水孔，水袋上的单向出水孔正对卡环，通过调节锲型块，使得锲型块呈向下状，在第一齿条不断水平移动的过程中，锲型块将支撑片上的水袋不断挤压，使得水袋中挤出的水通过卡环进入卡环上的气囊内，通过气囊上的单向出水孔不断渗入至气囊表面上的清洁棉，润湿的清洁棉能够将鼻腔内干燥的脓鼻涕不断润湿，随着丝杆的转动，不断润湿的清洁棉能够将干燥的脓鼻涕彻底清理。此外，随着第一齿条在水平方向的不断运动，当第一齿条碰触到第二齿轮时，能够带动第二齿轮转动起来，进而带动第二齿轮轴孔中的丝杆不断转动，将丝杆端部的气囊以及气囊上的清洁棉一同顶起，将逐渐顶起的清洁棉插入另一个鼻孔，能够实现两个鼻孔的同时清理。

本基础方案的有益效果在于：1、支撑片上安装第一齿轮和第二齿轮，通过水平移动第一齿轮上方与第一齿轮相啮合的第一齿条，能够使得第一齿轮转动起来，进而使得第一齿轮轴孔中的丝杆不断转动起来，将丝杆端部的气囊不断顶起，丝杆将气囊顶起呈圆锥状，将气囊上逐渐顶起的清洁棉插入鼻腔，转动丝杆，能够将鼻腔内的流体状鼻涕进行清理。2、第一齿条外侧转动连接锲型块，支撑片上安装带有单向出水孔的水袋，调节锲型块的位置，随着第一齿条的水平移动，能够使得锲型块不断挤压水袋，进而使得水袋中的水不断挤压至气囊上的清洁棉上，能够将鼻腔内的脓鼻涕进行润湿，再通过转动丝杆，将脓鼻涕彻底清理。3、当第一齿条水平运动碰触到第二齿轮时，第一齿条的水平移动能够带动第一齿轮和第二齿轮同时转动，能够将第一齿轮和第二齿轮轴孔中丝杆端部的气囊和气囊上的清洁棉一同顶起，将逐渐顶起的清洁棉插入两个鼻孔，能够将两个鼻孔同时清理。

方案二：此为基础方案的优选，卡环上开设有若干小孔，锲型块呈下宽上窄状。有益效果：卡环上开设若干小孔，能够使得水袋不断挤出的水能够顺利渗入到气囊上的清洁棉上，随着第一齿条不断移动的过程中，下宽上窄的锲型块能够很好的挤压水袋，使得水袋充分被挤压。

方案三：此为方案二的优选，第一齿条和第二齿条的端部设有卡扣，第一齿条和第二齿条的端部通过卡扣转动连接有第三齿条。有益效果：第三齿条通过卡扣转动连接在第一齿条和第二齿条的端部，在需要清理鼻腔时，将第三齿条卡在第一齿条和第二齿条的端部，在不需要清理鼻腔时，第三齿条可以弯折在支撑片两侧， 能够使得该装置方便携带，也能防止伸出的第三齿条伤及使用者。

方案四：此为方案三的优选，支撑片为橡胶片，支撑片上开设有通槽，丝杆滑动连接在通槽内。有益效果：支撑片上开设通槽，通过将第一齿轮和第二齿轮中心轴位置的丝杆滑动卡设在通槽内，可以调节支撑片上第一齿轮和第二齿轮之间的距离，方便第一齿轮和第二齿轮轮面气囊上的清洁棉分别插入两个鼻腔，且支撑片为橡胶片，柔性的支撑片能够随两个鼻腔之间的形状而变化。

方案五：此为方案四的优选，丝杆靠近气囊的端面呈弧面状。有益效果：丝杆端面的气囊被顶起时，弧面状的丝杆端面能够使得丝杆对气囊的挤压变为柔性挤压，防止将气囊挤压破。

方案六：此为方案五的优选，支撑片外设有长方形工作箱，工作箱侧面上开有方便第三齿条穿出的凸槽。有益效果：支撑片外设置长方形工作箱，将鼻腔护理装置置于长方形工作箱内，工作箱外侧开设方便第三齿条使用时穿出的凸槽，该鼻腔护理装置不使用时，能够将第三齿条置于工作箱内，该鼻腔护理装置使用时，仅将第三齿条穿出工作箱，将第三齿条来回抽动，即可完成气囊上清洁棉的顶起和转动，整个装置置于工作箱内，更加方便使用者携带。

附图说明

图1是本发明鼻腔护理装置结构示意图；

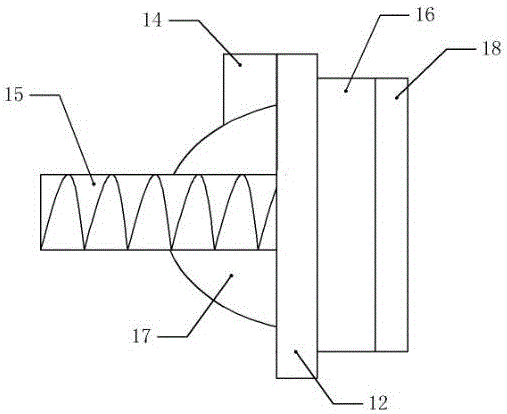

图2是鼻腔护理装置未使用时的侧视图；

图3是鼻腔护理装置使用时的侧视图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：

支撑片11、第一齿轮12、第一齿条13、锲型块14、丝杆15、卡环16、水袋17、气囊18、第二齿轮19、第二齿条20、第三齿条21。

如图1所示的鼻腔护理装置，支撑片11呈长方形，支撑片11上安装并排的第一齿轮12和第二齿轮19，支撑片11右上方安装与第一齿轮12相啮合的第一齿条13，第一齿条13的端部通过卡扣转动连接第三齿条21，该鼻腔护理装置不使用时，第三齿条21弯折安装在支撑片11的右侧，该鼻腔护理装置使用时，第三齿条21通过卡扣连接在第一齿条13的端部。支撑片11左下方安装与第二齿轮19相啮合的第二齿条20，与第一齿条13相类似，第二齿条20的端部也通过卡扣连接第三齿条21，第一齿轮12与第二齿轮19直径相同，第一齿轮12和第二齿轮19中心的连线与第一齿条13、第二齿条20相互平行。第一齿轮12和第二齿轮19的轴孔中穿设外侧设有螺纹的丝杆15，支撑片11上开设与第一齿条13和第二齿条20相互平行的通槽，丝杆15滑动在支撑片11的通槽内，第一齿轮12和第二齿轮19轴孔位置的内壁上设置与丝杆15外侧螺纹相匹配的内螺纹，第一齿轮12和第二齿轮19的轮面上固定安装开设有二十个小孔的圆形卡环16，圆形卡环16的内环套在丝杆15上，卡环16外侧包覆气囊18，气囊18将丝杆15的端面包覆，气囊18上可拆卸安装清洁棉，第一齿条13外侧通过螺栓转动安装下宽上窄的锲型块14，支撑片11上固定安装如图2和图3所示的水袋17，水袋17和气囊18上均开设二十个单向出水孔，水袋17的单向出水孔的出水方向正对卡环16。

该鼻腔护理装置使用时，根据不同使用者鼻孔之间的距离调整丝杆15在通槽内的位置，使两个丝杆15均对齐鼻孔，先将第三齿条21通过卡扣卡在第一齿条13和第二齿条20上，将第一齿轮12和第二齿轮19轮面上卡环16的气囊18上粘接清洁棉，向左推动第一齿条13，使得第一齿条13带动与第一齿条13相啮合的第一齿轮12逆时针转动。由于第一齿轮12的轴孔中内啮合丝杆15，随着第一齿轮12的转动，丝杆15从里到外不断伸出，进而将丝杆15端部的气囊18以及气囊18上的清洁棉逐渐顶起，使得清洁棉呈圆锥状，将圆锥状的清洁棉插入待清理的鼻腔内，转动丝杆15，清洁棉将鼻腔内的流体状鼻涕彻底清理。同理，向右推动第二齿条20，能够使得第二齿轮19中心的丝杆15将左侧气囊18上的清洁棉也顶起，将另一个鼻腔内的流体状鼻涕彻底清理。当鼻腔内存在干燥性脓鼻涕时，转动第一齿条13上的锲型块14，使得第一齿条13在水平方向运动时，锲型块14能够将支撑片11上的的水袋17挤压，使得水袋17内流出的水通过卡环16上的小孔逐渐渗入至气囊18上的清洁棉上，进而将鼻腔内的脓鼻涕润湿，通过转动丝杆15，将鼻腔内润湿后的脓鼻涕收集在清洁棉上，将清洁棉取下，完成鼻腔的清理。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
