制冷式多功能椅的制作方法

本发明属于办公用品技术领域，特别是涉及一种制冷式多功能椅。

背景技术：

现有办公椅的结构多样，功能多样，但是现有办公椅的椅背仍旧结构单一，办公室人员长期工作而其背部和腰部无法得到椅背的依靠而导致腰背和背部酸痛，从而影响上班效率，且不利于身体健康。

技术实现要素：

本发明的目的就在于克服现有技术的不足，提供了一种制冷式多功能椅，其结构简单，使用方便，椅背上的气囊以用于护腰和护背，有利于身体健康。

为了实现上述目的，本发明提供了一种制冷式多功能椅，包括椅背、椅座和气囊，所述椅背与垂直固定于所述椅座的左端，所述椅座底部安装于旋转式椅脚，所述气囊安装于所述椅背的右侧面，所述椅背和椅座连接有扶手，所述扶手上设置有打气器，所述打气器通过软管与所述气囊相连接；

所述制冷式多功能椅还包括制冷片、处理器、温度传感器和控制面板，所述制冷片包括制冷片一和制冷片二，所述温度传感器包括温度传感器一和温度传感器二，所述制冷片一和温度传感器一设置于所述椅背内，所述制冷片二和温度传感器二设置于所述椅座内；所述处理器和控制面板均设置有所述扶手上，所述处理器分别与所述制冷片一、制冷片二、温度传感器一、温度传感器二和控制面板相连接。

进一步的，所述软管上设置有阀门。

进一步的，所述处理器与显示器相连接。

本发明的有益效果：本发明椅背上设置有气囊，气囊通过打气器向其内充气，充气量的多少根据实际需求而定，以保证气囊能够有效护住人的腰部和背部。通过打开阀门以放出气囊内的气体。本发明制冷片一实现椅背制冷，制冷片二实现椅座制冷，特别适合热天用，温度传感器一测量制冷片一的制冷温度，温度传感器二测量制冷片二的制冷温度，并通过显示器实时显示制冷片一和制冷片二的制冷温度，同时控制面板设定制冷片一和制冷片二的制冷时间。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例的结构示意图。

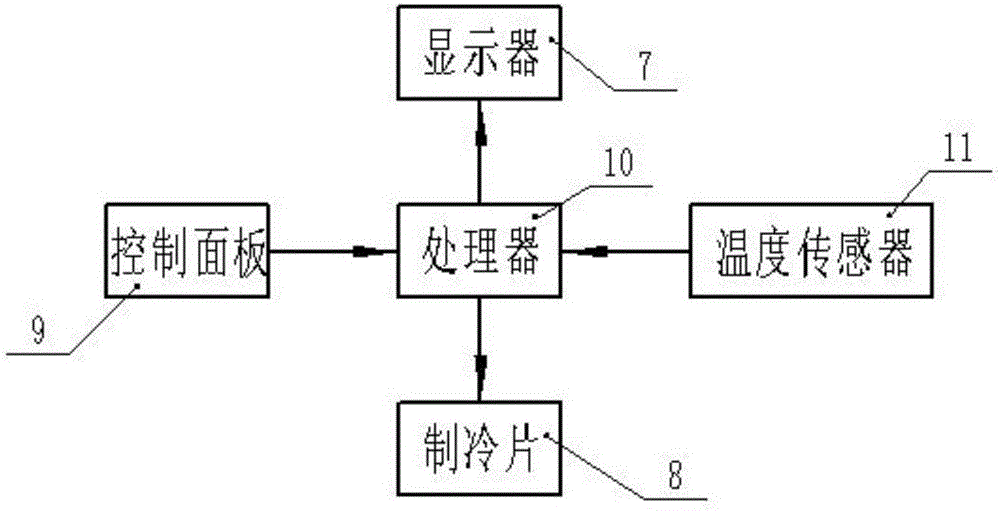

图2为本发明实施例的框架原理图。

具体实施方式

下面结合附图对发明进一步说明，但不用来限制本发明的范围。

实施例

如图1所示，本发明提供了一种制冷式多功能椅，包括椅背2、椅座1和气囊4，所述椅背2与垂直固定于所述椅座1的左端，所述椅座1底部安装于旋转式椅脚6，所述气囊4安装于所述椅背2的右侧面，所述椅背2和椅座1连接有扶手3，所述扶手3上设置有打气器5，所述打气器5通过软管与所述气囊4相连接。

所述制冷式多功能椅还包括制冷片8、处理器10、温度传感器11和控制面板9，所述制冷片8包括制冷片一和制冷片二，所述温度传感器11包括温度传感器一和温度传感器二，所述制冷片一和温度传感器一设置于所述椅背2内，所述制冷片二和温度传感器二设置于所述椅座1内；所述处理器10和控制面板9均设置有所述扶手3上，所述处理器10分别与所述制冷片一、制冷片二、温度传感器一、温度传感器二和控制面板9相连接。

进一步的，所述软管4上设置有阀门。

本发明椅背2上设置有气囊4，气囊4通过打气器5向其内充气，充气量的多少根据实际需求而定，以保证气囊4能够有效护住人的腰部和背部。通过打开阀门以放出气囊4内的气体。

本发明制冷片一实现椅背2制冷，制冷片二实现椅座1制冷，特别适合热天用，温度传感器一测量制冷片一的制冷温度，温度传感器二测量制冷片二的制冷温度，并通过显示器7实时显示制冷片一和制冷片二的制冷温度，同时控制面板9设定制冷片一和制冷片二的制冷时间。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等同物界定。
