一种边框及防蚊防盗网的制作方法

文档序号:12058276阅读:384来源:国知局
一种边框及防蚊防盗网的制作方法与工艺

本发明属于建筑领域,尤其涉及一种边框及防蚊防盗网。



背景技术:

现有技术中的门窗的调节长宽有多种方式,但是都相对复杂麻烦,需要针对不同的方案设计对应的型材。本申请人之前申请过的尺寸可调的防盗网就是其中一种。这种设计整体性好,但是也需要制作对应的内部设有螺纹槽,以便长螺丝的连接固定。实际上,防盗窗的安装过程中需要将整个框架固定在一个平面上。如果可以对整个框架的尺寸进行调节,那么,不需要对整个框架进行独立的固定,只需要将这个框架固定在合适的位置即可。

目前许多的门窗都是外开型的,这种打开方式使得防蚊防盗网的安装必须安装在内侧,而如果将防蚊防盗网安装在了内侧,那么必须要考虑门窗的开关问题。直接将防蚊防盗网安装上去,不方便外开窗的开关。

同时,由于门窗打开或者关闭必然要设计把手。这就与会使得防蚊防盗网与门窗之间隔开更大的距离。使得门窗面的垂直方向的厚度大大增加,既不利于结构受力,也不美观。

另一方面由于客户窗户的尺寸的不统一,需要对防蚊防盗网进行调节安装时,没有专业切割设备难以完成这项工作,不方便操作。

在上述小窗设计过程中,考虑到小窗在滑动过程中的不稳定性,需要对小窗开关后的位置进行限位。



技术实现要素:

为了解决现有技术中调节门窗边框的方式的复杂和不便,本申请提出了一种采用简单零件配合窗框固定安装的特点,降低了型材的设计难度和施工制作难度。

本发明采用的技术方案是:一种边框,该边框包括:直筒;连接件;所述直筒和所述连接件构成所述边框的主体框架;所述连接件连接所述直筒,通过调节所述连接件和/或所述直筒的长度调节所述边框的长度。简化技术方案,减少零件,降低设计难度和施工难度。

本发明的进一步技术方案是:所述连接件包括:抽屉;套筒;所述套筒设置在所述直筒和所述抽屉之间,所述套筒调节所述抽屉插入所述直筒的长度。

本发明的进一步技术方案是:所述套筒为套块,通过调节套装在所述抽屉上的所述套块数量调节所述抽屉插入所述直筒的长度。

本发明的进一步技术方案是:所述套筒设有方便锯切的切口,通过锯切改变所述套筒的长度,所述套筒调节所述连接件插入所述直筒的长度。

本发明的进一步技术方案是:所述直筒的端部设有方便锯切的切口,所述直筒的端部调节所述直筒的整体长度。

本发明的进一步技术方案是:所述边框还包括横框和竖框,所述横框和所述竖框由多节直筒套合而成,所述横框和所述竖框通过所述连接件连接。

本发明的进一步技术方案是:所述抽屉包括插接部和调节部,所述插接部插接所述直筒,所述调节部套接所述套筒,所述抽屉为直线抽屉或者直角抽屉或者十字抽屉。

本发明的进一步技术方案是:一种防蚊防盗网,该防蚊防盗网设置有所述的边框;所述防蚊防盗网还包括:网格,所述网格固定在所述边框上;所述边框固定在要安装的窗口位置。

本发明的进一步技术方案是:所述防蚊防盗网还设有避让窗,所述避让窗固定在所述边框上,所述网格在安装所述避让窗的位置设有缺口,所述避让窗包括:内框,所述内框固定在所述边框和所述网格上;滑动窗,所述滑动窗在所述内框框架内滑动。

本发明的进一步技术方案是:所述滑动窗和/或所述内框上设有磁体。

本发明的进一步技术方案是:所述网格通过螺丝和/或粘剂直接固定在所述边框或者内框上。

本发明的有益效果是:本申请不仅简化了窗框的调节,而且降低了施工和制作难度;可以将防蚊防盗网安装到外开窗内侧,而且可以方便的打开和关闭外开窗,同时尽可能的不增加所述窗的厚度;尺寸可调,方便使用,方便安装,设置磁体吸附,方便所述滑动窗的定位。

附图说明

图1是本申请实施例一的立体图。

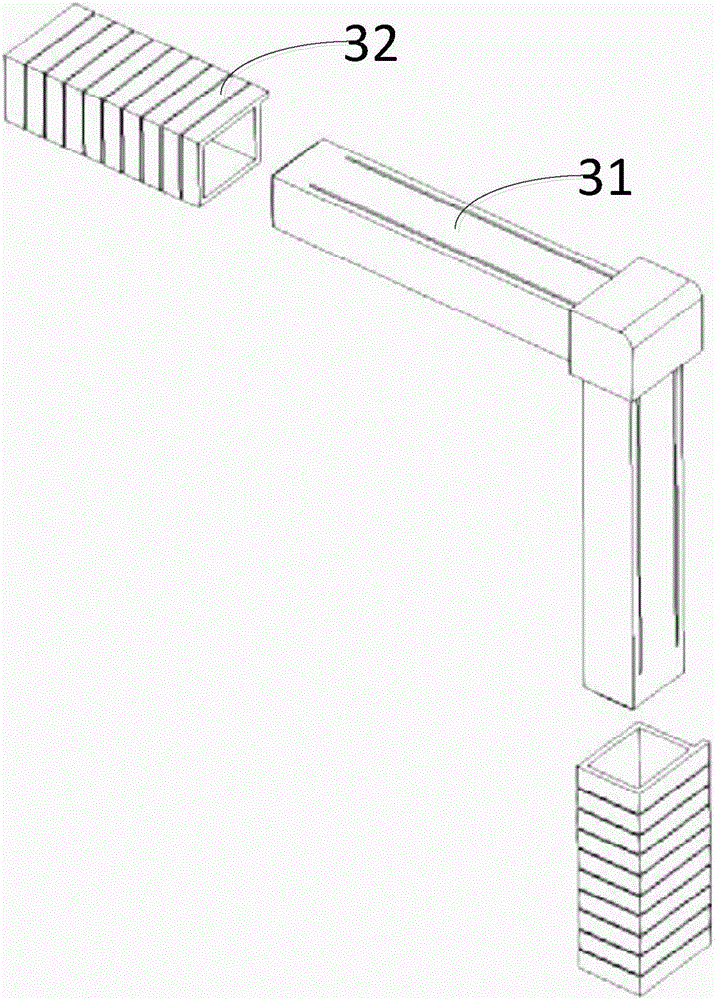

图2是本申请实施例一中套筒和抽屉的爆炸图一。

图3是本申请实施例一中套筒和抽屉的爆炸图二。

图4是本申请实施例一中滑动窗的立体图一。

图5是本申请实施例一中滑动窗的立体图二。

图6是本申请实施例二中套筒和抽屉的爆炸图。

图7是本申请实施例三的立体图爆炸图。

具体实施方式

下面详细描述本发明的实施例,所述实施例的示例在附图中示出。下面通过参考附图描述的实施例是示例性的,旨在用于解释本发明,而不能理解为对本发明的限制。

在本发明的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。

此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中,“多个”的含义是至少两个,例如两个,三个等,除非另有明确具体的限定。

在本发明中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接或彼此可通讯;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系,除非另有明确的限定。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本发明中的具体含义。

在本发明中,除非另有明确的规定和限定,第一特征在第二特征 “上”或“下”可以是第一和第二特征直接接触,或第一和第二特征通过中间媒介间接接触。而且,第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方,或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方,或仅仅表示第一特征水平高度小于第二特征。

下面结合附图1-5具体说明本申请的实施例一。

一种防蚊防盗网,该防蚊防盗网包括:边框1,所述边框1包括直筒和连接件3;网格2,所述网格2固定在所述边框1上;所述连接件3连接所述直筒,所述边框1固定在要安装的窗口位置。简化技术方案,减少零件,降低设计难度和施工难度。所述网格2不限于纱网等防蚊网等细孔的小孔网;所述网格2还可以是类似于防盗窗一样的强度较高间隙较大的窗格。所述直筒和所述连接件3构成所述边框的主体框架不仅是指所述直筒和所述连接件3可以形成平面的结构框架,也可以形成立体的网格状框架。

所述边框1通过螺丝或者粘剂或者焊接等方式固定到窗口的位置。要安装所述边框1的窗口位置可以在事先安装上副框或者其他利于该边框1安装的装置,以便该边框1的安装。该边框1的各个直筒的轴向固定都要靠该边框1固定在指定位置上而进行固定,减少了零件,方便了操作。

所述连接件3包括:抽屉31;套筒32;所述套筒32设置在所述直筒和所述抽屉31之间,所述套筒32调节所述抽屉31插入所述直筒的长度。

所述套筒32设有方便锯切的切口,通过锯切改变所述套筒32的长度,所述套筒32调节所述连接件3插入所述直筒的长度。

所述抽屉31包括插接部和调节部,所述插接部插接所述直筒,所述调节部套接所述套筒32,所述抽屉31为直线抽屉或者直角抽屉。

所述调节部还包括露出部,所述露出部一般设计成为与所述直筒外表面一致的凸台,该设计一是为了方便所述套筒32的套接,二是为了防止所述抽屉31完全插入或者滑入所述直筒中。

所述直线抽屉是指所述插接部和所述调节部在同一直线上,所述直角抽屉是指所述插接部和所述调节部成直角。所述直角抽屉包括“L”形、丁字形。即可以想象的是,所述插接部和所述调节部也可以以其他角度的形式出现。不过这种情况要考虑到露出部的设计,保证套接在所述抽屉31上的所述套筒32不相互影响。本申请中图2所示即为“L”形的直角抽屉和带有切口的所述套筒32。所述十字抽屉不限于平面上的十字形,还包括空间上的三维立体形状。

所述防蚊防盗网还设有避让窗5,所述避让窗5固定在所述边框1上,所述网格2在安装所述避让窗5的位置设有缺口,所述避让窗5包括:内框51,所述内框51固定在所述边框1和所述网格2上;滑动窗52,所述滑动窗52在所述内框51框架内滑动。

所述滑动窗52和/或所述内框51上设有磁体。

所述网格2通过螺丝和/或粘剂直接固定在所述边框1或者内框51上。

所述直筒的端部设有方便锯切的切口,所述直筒的端部调节所述直筒的整体长度。

所述边框1还包括横框和竖框,所述横框和所述竖框由多节直筒套合而成,所述横框和所述竖框通过所述连接件3连接。在该种实施例中所述直筒包括前部、中部和后部,所述前部配合所述后部,所述直筒的相互连接成竹节状。即,多节直筒收尾相接组成所述横框和所述竖框,所述横框和所述竖框通过所述连接件3连接。该种设计类似于插接的鱼竿,不过为了保证连接强度和外形一致需要保证插接完成后的外表面整体一致。

当然了,为了保证所述直筒能够完美的配合所述连接件3,所述直筒组成的所述横框和所述竖框的两端能够插接所述连接件3,所述横框和所述竖框的整体应保持外径一致。

如图1所示,所述直筒通过所述连接件3相连,构成所述边框1的主体框架。所述连接件3插接所述直筒。在所述直筒和所述连接件3接触的地方还可以设置套筒32,所述套筒32调节所述连接件3插入所述直筒的长度,进而调节所述主体框架的大小。所述套筒32的截面和所述直筒一致,保证所述连接件3插入所述直筒和所述套筒32的状态一致,保证外形美观。

如图3所示,所述直线抽屉与所述直筒和所述套筒32之间的连接是插接,所以容易使得所述直线抽屉整个滑入一端,导致连接失效。为解决这个问题,可以在所述直线抽屉的中部或者其他合适位置设置挡板,防止所述直线抽屉滑落或者偏移。所述挡板最好和所述直筒或者所述套筒32的外部轮廓一致。在本申请中,该挡板被命名为露出部,属于所述调节部的一部分。

之前发明人提出过一种尺寸可调的防盗网。本申请中的技术方案与之相比更加简单和牢固。本申请采用的技术手段是:当所述边框1通过所述连接件3调节至合适大小后,将所述边框1粘接或者螺丝固定或者焊结等固定方式将边框1整体固定到要安装的位置。这样的设计使得该防蚊防盗网不仅可以调节大小,而且不用再内部设置用于螺丝固定的小凹槽,不需要再对连接件3进行打孔穿透。降低了型材的制作难度,降低成本。

本申请中所述网格2与所述边框1和所述避让窗5的连接可以采用插接、焊接、铆接和螺丝固定等方式。其中尤其以螺丝固定最为简单和实用。虽然对客户来说可能插接等方式更为简单,但是型材的制作难度加大,成品率降低,成本增加。另一方面,采用插接需要对网格2边缘进行弯折等处理,不方便客户操作。采用螺丝固定不仅客户可以直接动手安装,而且方便客户对所述网格2的松紧进行调节。同时螺丝固定的网格2方便客户拆洗和替换。

本申请中的所述滑动窗52可以在所述内窗围成的框架内左右或者上下滑动。当所述滑动窗52相对所述内窗左右滑动时,所述滑动窗52与所述内窗的碰撞面上可以设置磁条、磁体和与磁条磁体相吸的铁磁性材料。这样当所述滑动窗52关闭或者开启时,可以保证其总在两端进行定位,不会随意滑动。

当所述滑动窗52相对所述内窗上下滑动时,可以再所述滑动窗52和所述内窗的上接触面设置磁条、磁体和与磁条磁体相吸的铁磁性材料。作用和上述一样。

所述网格2在制作过程中就可以在安装所述内窗的位置剪出缺口。也可以由客户自己在安装的时候自行裁剪。一般的将所述网格2固定在所述防蚊防盗网靠近所述外开窗的一侧。

所述内窗可以通过螺丝或者焊接或者粘接等方式固定在所述边框1上。

可以理解的是,所述连接件3不仅包括上述抽屉31和套筒32的结合。所述连接件3还可以包括其他连接件3以便于将所述直筒相互连接起来,例如螺丝螺杆等。

本申请的实施例二是在实施例一的基础上进行的改进。本申请的实施例二是将实施例一中的所述套筒32从利于锯切的改为多个套块321。

所述套筒32为套块321,通过调节套装在所述抽屉31上的套块321数量调节所述抽屉31插入所述直筒的长度。图6只是示出了所述套块321安装在直线抽屉上时的状态,并没有给出其安装在直角抽屉上的样子,不过这是很容易想到的,在此省略。

本申请的实施例三是所述实施例一和所述实施例二的结合,即在本实施例中既存在套块321也存在设有方便锯切的切口的套筒32。既在该实施例中使用者既可以利用套块321进行边框1长度的调节也可以通过锯切套筒32长度的方式调节。从图7中可以清楚地看出如何在实施例中将这两种方式结合在一起使用。

本公开不仅可以应用在建筑领域的门窗、脚手架等,还可以应用到其他需要调节边框的领域,例如画框等。而且该边框由于连接件可以是三维立体的可以使得该边框可以沿立体方向任意连接和延展。

以上所述仅为本发明的较佳实施例而已,并不用以限制本发明,凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本发明的保护范围之内。
