空气净化门的制作方法

本发明属于门窗制造技术领域,具体涉及到一种通风门。

背景技术：

我国目前很多地区（特别是华北地区）的空气污染比较严重， 人们在家里只能关闭门窗，开启空气净化器。但是空气净化器的成本较高，在每个房间都设置一台空气净化器显然是不太现实的，而且空气净化器在运行时产生一定的噪音，会影响睡眠。为了能够安静以及低成本地净化室内的空气，有些人在家里面放置活性炭包，利用活性炭来吸附室内的污染分子。但是，由于室内的空气流动不多，活性炭包的位置如果放置的不对，对室内空气的净化效果难以保证。

技术实现要素：

本发明的目的是提出一种可以对室内空气进行净化的空气净化门。

本发明的空气净化门包括设有内门板、外门板的门体，关键在于所述门体内设有用于容置吸附包的空腔，所述内门板在对应空腔的位置设有活动门，所述活动门由主板、主板下方朝向空腔方向的底板、主板两侧朝向空腔方向的侧板构成，所述底板的朝向外门板的一侧设有向上的折边，所述主板、底板、侧板及折边构成限位吸附包的限位部；所述主板的底端通过转轴与内门板连接，活动门的主板及所述外门板在对应空腔的位置均设有通气孔。

上述空气净化门在门上设置了用于空气流通的通道，即外门板的通气孔、空腔、内门板的通气孔这一空气流通通道，空气流经此处时，必须经过空腔内放置的吸附包，该吸附包可由活性炭装填而成，对空气中的污染物进行吸附，从而对空气进行一定的净化。在吸附包使用时间较长后，可以开启活动门，将吸附包从空腔内取出，进行更换。由于吸附包是放置在活动门所形成的限位部内，因此取出更换非常方便。

进一步地，有时室内并不需要空气净化，或者室内需要非常安静时，就必须关闭空气流通通道，为此，本发明体别提出下述两种结构：

1、所述活动门还设有与主板重叠的密封板，所述主板的外侧面的两侧及底端设有卡槽，所述密封板活动设于卡槽内。将密封板由卡槽内取出，即可开启空气流通通道，而将密封板插入卡槽内，密封板即可将主板的通气孔封闭，从而关闭空气流通通道。

2、所述活动门的主板中央设有转轴，并通过该转轴安装有圆形调节板，所述主板上的通气孔是以转轴为圆心呈放射状设置的，所述调节板上设有与主板通气孔的位置、形状相对应的辅助通气孔，所述调节板绕转轴转动时，可将主板通气孔开启或者关闭。当调节板上的辅助通气孔转动到与主板通气孔重合时，即开启空气流通通道，而当调节板上的辅助通气孔转动到与主板通气孔错开时，调节板即可将主板的通气孔封闭，从而关闭空气流通通道。

本发明的空气净化门结构简单，通过在门上设置空气流通通道，并在该通道中放置方便更换的吸附包，可以有效净化流经此通道的空气，将该门安装于卧室处，即可在睡觉关门的状态下，保持卧室内的空气流通和对空气进行净化，非常有利于人体的健康。而且，由于卧室的两侧都是室内，因此该空气净化门还可以对卧室外部的空气进行净化，而不会浪费吸附包的吸附资源。

附图说明

图1是本发明的空气净化门的剖视图。

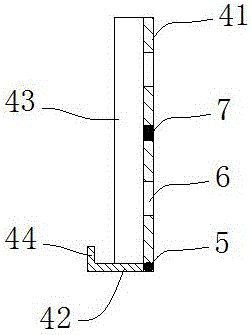

图2是活动门的剖视图。

图3是调节门的正视图。

附图标示：1、内门板；2、外门板；3、空腔；4、活动门；41、主板；42、底板；43、侧板；44、折边；5、转轴；6、通气孔；7、主板上的转轴；8、调节板；9、辅助通气孔6。

具体实施方式

下面对照附图，通过对实施实例的描述，对本发明的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理等作进一步的详细说明。

实施例1：

如图所示，本实施例的空气净化门包括设有内门板1、外门板2的门体，门体内设有用于容置吸附包的空腔3，所述内门板1在对应空腔3的位置设有活动门4，所述活动门4由主板41、主板41下方朝向空腔3方向的底板42、主板41两侧朝向空腔3方向的侧板43构成，所述底板42的朝向外门板2的一侧设有向上的折边44，所述主板41、底板42、侧板43及折边44构成限位吸附包的限位部；所述主板41的底端通过转轴5与内门板1连接，活动门4的主板41及所述外门板2在对应空腔3的位置均设有通气孔6。

上述空气净化门在门上设置了用于空气流通的通道，即外门板2的通气孔6、空腔3、内门板1的通气孔6这一空气流通通道，空气流经此处时，必须经过空腔3内放置的吸附包，该吸附包可由活性炭装填而成，对空气中的污染物进行吸附，从而对空气进行一定的净化。在吸附包使用时间较长后，可以开启活动门4，将吸附包从空腔3内取出，进行更换。由于吸附包是放置在活动门4所形成的限位部内，因此取出更换非常方便。

所述活动门4的主板41中央设有垂直于主板的转轴7，并通过该转轴7安装有圆形调节板8，所述主板41上的通气孔6是以转轴7为圆心呈放射状设置的，所述调节板8上设有与主板41通气孔6的位置、形状相对应的辅助通气孔9，所述调节板8绕转轴7转动时，可将主板41的通气孔6开启或者关闭。当调节板8上的辅助通气孔9转动到与主板41的通气孔6重合时，即开启空气流通通道，而当调节板8上的辅助通气孔9转动到与主板41的通气孔6错开时，调节板8即可将主板41的通气孔6封闭，从而关闭空气流通通道。
