一种饮品冲调设备与方法与流程

本发明涉及一种冲调设备与方法，特别是涉及一种饮品冲调设备与方法。

背景技术：

日常家庭生活中，人们经常需要冲调各种的饮品或者食品，例如咖啡、奶茶、奶粉、麦片、冲剂等等，每一种冲调品的水配比都可能不一样，每一种冲调品对水温的要求也不一样；同一种冲调品的冲水配比不同、水温不同都会带来不同的口味。目前常用的冲调方式包括：（1）根据冲调品说明或个人习惯往冲调品中加入一定配比的水量进行冲调，通过外部冷却降温或加热的方式调控温度，完成冲调；（2）根据冲调品说明或个人习惯，通过混合不同温度的水获得要求的冲调水温度，之后往冲调品中加入一定配比的冲调水量进行冲调，完成冲调；（3）使用冲调装置，预先在冲调装置中的装料槽加入冲调品，当用户需要冲调时，只需要在出水口下放上杯子，按下冲调品的对应选项，冲调装置机会自动输出定量的冲调品、加入定量的冲调水，完成冲调。

然而，主要依靠人们的经验感知来调配冲调水温，对温度的控制偏差比较大，使冲调水温难以保证；同样，冲调加入的水量也是依靠人们的经验判断，在冲调过程中需要通过尝试以判断口味是否合适，若不合适则通过加入冲调水或冲调品以调整，最终往往会出现冲调过量的情况，造成不必要的浪费；而且，这样的冲调方法难以控制、操作麻烦，对于人们来说非常的不方便。而使用冲调装置需要预先在装料槽加入冲调品，长期放置，冲调品容易受潮；另一方面，现有的冲调装置一般只有几个装料槽，难以满足家庭的多种冲调方案；现有的冲调装置的冲调类别多为咖啡、奶茶等，温度档位一般只提供冷/热的选项，对冲调水的温度往往把控不精确，这样的装置无法冲调对冲调水温要求严格的冲调品，例如奶粉；此外，市面上的冲调装置面向的多是针对大量人群的场所，装料槽较大，对于家庭日常冲调包装冲剂来说并不适用；对于日常家庭生活中冲调的频率来说，购置冲调装置并不划算，冲调成本不合理。所以，现有的冲调装置并不适用于家庭冲调使用。

因此，需要一种易于控制冲调温度和冲调量、易于把握合适的冲调口味的饮品冲调设备与方法。

技术实现要素：

本发明的目的是为了克服现有技术存在的缺陷，提供一种饮品冲调设备与系统。为了实现这一目的，本发明所采取的技术方案如下：

按照本发明实施例的第一方面，提供一种饮品冲调设备，包括：冲调平台，其上设置有冲调位和两个量杯位；处理器，设置在所述冲调平台之中；输入/输出模块，设置在所述冲调平台上，并与所述处理器连接；以及存储模块，设置在所述冲调平台之中，与所述处理器连接；其中所述冲调位设置有适于称量放置于其上的物品重量的称重模块；所述量杯位各设置有适于称量放置于其上的物品重量的称重模块以及适于检测放置于其上的物品温度的测温模块；其中所述称重模块和所述测温模块分别与所述处理器连接。

按照再一个实施例，可选的是，所述的饮品冲调设备还包括：冲调杯，其底部大小与所述冲调位相配；以及两个量杯，其底部大小与所述冲调位相配，且由导热材料制成。

按照另一个实施例，优选的是，所述冲调位为平板状，所述称重模块设置在其与平台的底盘之间，在底盘之下设置有支脚。

按照又一个实施例，优选的是，所述量杯位为平板状，在其中部设置有测温模块，所述称重模块设置在其与平台的底盘之间，在底盘之下设置有支脚。

按照本发明实施例的第二方面，还是提供一种饮品冲调设备，包括：冲调平台；处理器，设置在所述冲调平台之中；输入/输出模块，设置在所述冲调平台上，并与所述处理器连接；存储模块，设置在所述冲调平台之中，与所述处理器连接；平台通信模块，设置在所述冲调平台之中，与所述处理器连接；冲调杯，在其底部设置有适于称量放置于其中的物品重量的称重模块，以及适于与平台通信模块通信连接的冲调杯通信模块；以及两个量杯，在其底部各设置有适于称量放置于其中的物品重量的称重模块、适于检测放置于其中的物品温度的测温模块、以及适于与平台通信模块通信连接的量杯通信模块。

按照再一个实施例，优选的是，所述冲调杯进一步包括：外壳；以及内胆，适于放置在所述外壳中并与所述外壳之间有间隙；其中所述称重模块与所述冲调杯通信模块设置在内胆底部与外壳底部之间。

按照另一个实施例，优选的是，所述量杯进一步包括：外壳；以及内胆，适于放置在所述外壳中并与所述外壳之间有间隙；其中所述测温模块嵌入在所述内胆底部，所述称重模块与所述量杯通信模块设置在内胆底部与外壳底部之间。

按照本发明实施例的第三方面，提供一种饮品冲调方法，包括：称取步骤，用于往冲调杯中称取一定量的冲调品；加水步骤，用于在不同的量杯中加入不同温度的水并检测其温度数值；选择步骤，用于选定冲调品种类，从而确定预定的冲调料/水配比和冲调水的要求温度；计算步骤，根据冲调水的要求温度、冲调料/水配比、检测的水温、以及冲调品的重量，计算并显示冲调水量、不同温度的水需要的加入量；以及冲调步骤，用于往冲调杯中分别加入需要量的不同温度的水。

按照本发明实施例的第四方面，还是提供一种饮品冲调方法，包括：选择步骤，用于选定冲调品种类以及目标冲调重量；加水步骤，用于在不同的量杯中加入不同温度的水并检测温度数值；计算步骤，根据选择的目标冲调重量、冲调水的要求温度、冲调料/水配比、以及检测的水温，计算并显示冲调品的重量、冲调水量、不同温度的水需要的加入量；称取步骤，用于往冲调杯中称取所计算重量的冲调品；以及冲调步骤，用于往冲调杯中分别加入需要量的不同温度的水。

按照再一个实施例，可选的是，所述的饮品冲调方法还包括归零步骤，用于将冲调杯和量杯重量归零。

按照本发明实施例的饮品冲调设备与方法，易于控制冲调温度和冲调量，易于把握合适的冲调口味的饮品冲调。

下面将结合附图并通过实施例对本发明进行具体说明，其中相同或基本相同的部件采用相同的附图标记指示。

附图说明

图1是按照本发明一个实施例的饮品冲调设备的示意性结构图；

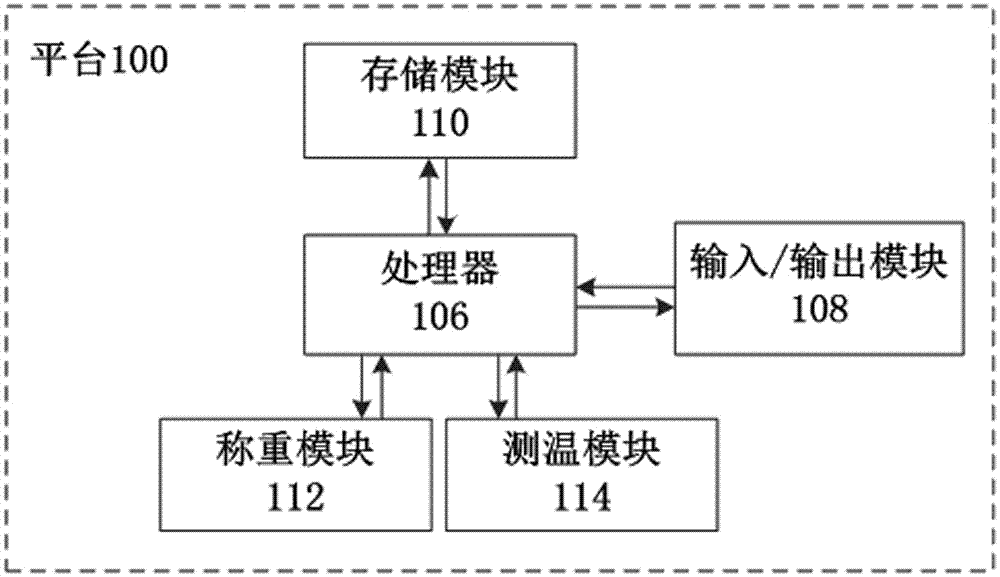

图2是按照本发明一个实施例的饮品冲调设备的示意性结构框图；

图3是延图1中的g-g虚线切开的剖视图；

图4是延图1中的l-l虚线切开的剖视图；

图5是按照本发明一个实施例的饮品冲调方法的示意性流程图；

图6是按照本发明一个实施例的冲调设备工作过程的流程图；

图7是按照本发明又一个实施例的饮品冲调方法的示意性流程图；

图8是按照本发明一个实施例的冲调设备工作过程的流程图；

图9是按照本发明另一个实施例的饮品冲调设备的示意性结构图；

图10是按照本发明另一个实施例的饮品冲调设备的示意性结构框图；

图11是按照本发明一个实施例的冲调杯的剖视图；

图12是按照本发明一个实施例的量杯的剖视图。

具体实施方式

如图1和2所示，是按照本发明一个实施例的饮品冲调设备的示意性结构图和结构框图，主要包括：冲调平台100，其上设置有冲调位102和两个量杯位104；处理器106，设置在所述冲调平台之中；输入/输出模块108，设置在所述冲调平台上，并与所述处理器连接；以及存储模块110，设置在所述冲调平台之中，与所述处理器连接；其中所述冲调位102设置有适于称量放置于其上的物品重量的称重模块112；所述量杯位分别设置有适于称量放置于其上的物品重量的称重模块112以及适于检测放置于其上的物品温度的测温模块114；其中所述称重模块112和所述测温模块114分别与所述处理器连接。

按照一个实施例，该冲调平台100包括台面和底盘以及位于底盘下的支脚。冲调位102和两个量杯位104呈三角形布置，输入/输出模块108的输入/输出界面设置在该冲调平台100的台面的中部，如图1所示。如图3所示，是延图1中的g-g虚线切开的剖视图，显示量杯位的结构，所述冲调位102为平板状，例如圆形板，所述称重模块112设置在其与平台底盘116之间，在底盘116之下设置有支脚118。其中在一个实施例中，称重模块112例如压力传感器（例如h型传感器、g型传感器、m型传感器等），设置在冲调位正下方，可通过打钉、打胶等方式固定；压力传感器与平台的冲调位部分直接接触，通过线路连接平台处理器，将测量的信号传输给处理器。

如图4所示，是延图1中的l-l虚线切开的剖视图，显示其中一个量杯位的结构。所述量杯位104为平板状，例如圆形板，所述称重模块112设置在其与平台底盘116之间，在底盘116之下同样设置有支脚118。量杯位104中埋设有温度检测模块，例如温度传感器如热敏电阻、红外测温模块等，可通过注塑固定在量杯位正中；温度传感器通过线路连接平台传感器，将测量的信号传输给处理器。量杯位104正下方设置称重模块如压力传感器（例如h型传感器、g型传感器、m型传感器等），可通过打钉、打胶等方式固定；压力传感器与平台直接接触，通过线路连接平台处理器，将测量的信号传输给处理器。

在另一个实施例中，还可包括冲调杯以及两个量杯（即量杯1和量杯2），其中量杯1和量杯2最好采用材质传热性能好、底部薄的杯子如不锈钢杯等，以提高测温的准确性。这些杯子底部大小与所述冲调位相配，最好小于冲调位和量杯位。

其中处理器用于控制输入/输出模块和存储模块，向其发出指令，以及计算冲调品重量ma、需加入的冲调水量m、温度为t1和t2的水需要加入混合的重量mb和mc。其中输入模块用于由用户输入不同冲调品种类对应的冲调料/水配比和冲调水的要求温度t，目标冲调重量m，以及用户在进行冲调时选择冲调品种类。其中输出模块用于输出计算结果以及输出提示信息。存储模块用于存储用户输入的不同冲调品种类对应的冲调料/水配比和冲调水的要求温度t的信息，存储处理器的计算结果，以及存储冲调记录。冲调位称重模块用于采集冲调杯中物体的重量数据。量杯位1称重模块（与处理器连接）用于采集量杯1中液体的重量数据，量杯位1测温模块（与处理器连接）用于采集量杯1中液体的温度数据。量杯位2称重模块（与处理器连接）用于采集量杯2中液体的重量数据，量杯位2测温模块（与处理器连接）用于采集量杯2中液体的温度数据。当然，还可包括与平台中需要电源供电的模块连接的供电模块（图中未示出），以便为平台中的各模块供电，维持平台正常工作。

另外，平台上的冲调位、量杯位1、量杯位2相互独立，通过底盘承托组合，在台面上设置有输入/输出界面（输入模块、输出模块）；其中冲调位、量杯位1、量杯位2位均独立设置称重模块，量杯位1和量杯位2独立设置测温模块。

如图5所示，是按照本发明一个实施例的饮品冲调方法的示意性流程图，包括：称取步骤502，用于往冲调杯中称取一定量的冲调品；加水步骤504，用于在不同的量杯中加入不同温度的水并检测温度数值；选择步骤506，用于选定冲调品种类，从而确定预定的冲调料/水配比和冲调水的要求温度；计算步骤508，根据冲调水的要求温度、冲调料/水配比、检测的水温、以及冲调品的重量，计算并显示冲调水量、不同温度的水需要的加入量；以及冲调步骤510，用于往冲调杯中分别加入需要量的不同温度的水。在其他实施例中，还可包括归零步骤500，用于将冲调杯和量杯重量归零。

下面通过实例对按照上述实施例的饮品冲调设备的工作过程以及饮品冲调方法进行具体说明。根据比热容公式，液体释放/吸收的热量满足这样的关系：q=c*m*△t，（q为热量，c为液体的比热容，△t为变化的温度）。当混合两种不同温度的液体（液体1和液体2）时，可认为短时间内两种温度的液体的热量不存在散失的情况，温度较高的液体（液体1，温度为t1）释放的热量完全被温度较低的液体（液体2，温度为t2）吸收，混合后的液体温度为t，则q=c1*m1*（t1-t）=c2*m2*（t-t2）。由此，按照本发明实施例的设备处理计算过程如下：

（1）已知冲调料/水配比为x/y，冲调品重量ma，根据关系式x/y=ma/m，可计算需要加入的冲调水量m=（ma*x）/y；

（2）已知冲调料/水配比为x/y，目标冲调重量m，已知ma、m满足关系m=ma+m，根据关系式x/y=ma/m，可计算需要加入的冲调品重量ma和冲调水量m；

（3）已知冲调水量为m，量杯1水温t1，量杯2水温t2，冲调水的要求温度t，根据上述原理说明，可得关系式为：q=c水*mb*（t1-t）=c水*mc*（t-t2），可计算计算量杯1、量杯2的水需要加入混合的重量mb、mc满足关系mb/mc=[c水*(t-t2)]/[c水*(t1-t)]，根据mb、mc满足关系m=mb+mc，计算得到mb、mc的值。

于是，在使用按照本发明实施例的设备时，用户输入冲调品类、冲调量（冲调品的量或目标冲调总量），设备系统调取冲调配比和冲调温度，根据上述原理计算要调配合适的冲调水温和冲调水量以及需要加入的不同温度的水的量，提示指导用户加入计算出的不同温度的水量，进而指导用户完成冲调。

如图6所示，是按照本发明一个实施例的冲调设备工作过程的流程图。在框600开始后，用户打开平台开关，平台工作；用户将3个空的冲调用杯分别放置在冲调位、量杯位1和量杯位2，用户在平台选择“归零”操作（即步骤500），将平台各放置位重量归零。具体来说，归零操作时，用户打开平台工作，用户将3个空的冲调用杯放置在量杯位1、量杯位2和冲调位，量杯位1、量杯位2和冲调位上的称重模块工作，称重模块得到放置在该位置上的冲调用杯的重量，用户选取“归零”操作，平台处理器将当前各位置上称重模块当前检测到的重量调零（即使当前状态认为无重物施加）。在框602，用户往冲调杯中加入待冲调的冲调品，冲调位中称重模块工作，冲调位的称重模块检测冲调杯中冲调品的重量并反馈给处理器，在框604处理器对该重量情况进行判断，当连续预定时间段（例如5秒）内该重量不再增加时，在框606处理器记录当前重量读数为所加入冲调品重量ma（即步骤502）。在框608和610，用户往量杯1和量杯2中分别加入不同温度的水（如开水和冷水），量杯位1和量杯位2各自的称重模块检测量杯1和量杯2中加入水的重量并反馈给处理器，在框612和614处理器对该重量情况分别进行判断，当连续5秒该重量不再增加时，在框616和618量杯位1和量杯位2各自的测温模块工作，测量其中水温，测得量杯1水温为t1，量杯2水温为t2（即步骤504）。

接着，在框620，用户在平台的输入界面选择冲调品种类（即步骤506）；在框622，处理器根据所选冲调品种类从存储模块读取对应冲调品的冲调料/水配比和冲调水的要求温度t，处理器根据冲调料/水配比、冲调品重量ma计算需加入的冲调水量m，处理器根据冲调水的要求温度t、冲调水量m、量杯1水温t1、以及量杯2水温t2，分别计算量杯1、量杯2的水需要加入混合的重量mb和mc，在框624显示模块显示计算结果mb、mc（即步骤508）。

根据平台显示的计算结果，在框626，用户混合量杯1和量杯2中水以获得满足冲调水要求温度t的冲调水（即步骤510）。在框628，用户往冲调杯中加入量杯1的水，冲调位的称重模块检测冲调杯中物体的重量并反馈给处理器，在框630处理器对该重量情况进行判断，当冲调杯中物体重量等于ma+mb（即冲调杯增加重量等于mb）时，在框632平台提示已加入足量的温度为t1的水；在框634，用户再向冲调杯中加入量杯2的水，冲调位的称重模块检测冲调杯中物体的重量并反馈给处理器，在框636处理器对该重量情况进行判断，当冲调杯中物体重量等于ma+m（即冲调杯增加重量等于mc）时，在框638平台提示已加入足量的温度为t2的水，在框652混合冲调杯中液体和冲调品，完成冲调，系统储存冲调记录。

在上述过程中，对于混合两种不同温度的水以得到满足要求温度的冲调水的过程中，不对加入量杯1或量杯2的先后顺序作限制，设备系统可以根据量杯位（或量杯中）称重模块检测到量杯中液体重量的减少判断先加入的水来自哪个量杯，并对加入量是否达到计算的量作提示。因此，对于先加入量杯2中的水再加入量杯1中的水的情况，如图6中的框640至652所示，与上述先加入量杯1中的水再加入量杯2中的水的过程类似。

如图7所示，是按照本发明又一个实施例的饮品冲调方法的示意性流程图，包括：选择步骤702，用于选定冲调品种类以及目标冲调重量；加水步骤704，用于在不同的量杯中加入不同温度的水并检测温度数值；计算步骤706，根据选择的目标冲调重量、冲调水的要求温度、冲调料/水配比、以及检测的水温，计算并显示冲调品的重量、冲调水量、不同温度的水需要的加入量；称取步骤708，用于往冲调杯中称取所计算量的冲调品；以及冲调步骤710，用于往冲调杯中分别加入需要量的不同温度的水。在其他实施例中，还可包括归零步骤700，用于将冲调杯和量杯重量归零。下面通过实例对按照上述实施例的饮品冲调方法进行具体说明。

如图8所示，是按照本发明一个实施例的冲调设备工作过程的流程图。在框800开始后，用户打开平台开关，平台工作；用户将3个空的冲调用杯分别放置冲调位、量杯位1和量杯位2，用户在平台选择“归零”操作，平台各放置位重量归零（即步骤700）；接下来，在框802，用户在平台的输入界面选择冲调品种类和目标冲调重量m（即步骤702）；然后，在框804和806，用户往量杯1和量杯2中分别加入不同温度的水（如开水和冷水）（即步骤704），量杯位1和量杯位2各自的称重模块检测量杯1和量杯2中加入水的重量并反馈给处理器，在框808和810处理器对该重量情况进行判断，当连续5秒该重量不再增加时，在框812和814量杯位1和量杯位2各自的测温模块测量其中水温，测得量杯1水温为t1，量杯2水温为t2。

在框816，处理器根据所选冲调品种类从存储模块读取对应冲调品的冲调料/水配比和冲调水的要求温度t，处理器根据冲调料/水配比、目标冲调重量m计算需要加入的冲调品重量ma和需要加入的冲调水量m，处理器根据冲调水的要求温度t、冲调水量m、量杯1水温t1、量杯2水温t2分别计算量杯1、量杯2的水需要加入混合的重量mb和mc；在框818，显示模块显示计算结果ma、mb和mc，并提示用户称取冲调品（即步骤706）。

在框820，用户往冲调杯中加入冲调品，冲调位中的称重模块工作，冲调位的称重模块检测冲调杯中冲调品的重量并反馈给处理器；在框822处理器对该重量情况进行判断，当冲调杯中冲调品重量达到ma时，在框824平台提示已加入足量的冲调品（即步骤708）。

根据平台显示的计算结果，在框826，用户混合量杯1和量杯2中的水以获得满足冲调水要求温度t的冲调水。具体来说，在框828，用户往冲调杯中加入量杯1的水（即量杯1的水的重量减少），冲调位的称重模块检测冲调杯中物体的重量并反馈给处理器；在框830处理器对该重量情况进行判断，当冲调杯中物体重量等于ma+mb（即冲调杯中增加的重量等于mb）时，在框832平台提示已加入足量的温度为t1的水；在框834，用户再向冲调杯中加入量杯2的水（即量杯2的水的重量减少），冲调位的称重模块检测冲调杯中物体的重量并反馈给处理器，在框836处理器对该重量情况进行判断，当冲调杯中物体重量等于m（即冲调杯中增加的重量等于mc）时，在框838平台提示已加入足量的温度为t2的水；在框852，混合冲调杯中液体和冲调品，完成冲调，系统储存冲调记录（即步骤710）。

在按照图8描述的上述过程中，对于混合两种不同温度的水以得到满足要求温度的冲调水的过程中，同样不对加入量杯1或量杯2的先后顺序作限制。设备系统可以根据量杯位（或量杯中）称重模块检测到量杯中液体重量的减少判断先加入的水来自哪个量杯，并对加入量是否达到计算的量作提示。因此，对于先加入量杯2中的水再加入量杯1中的水的情况，如图8中的框840至852所示，与上述先加入量杯1中的水再加入量杯2中的水的过程类似。

按照本发明实施例的设备系统，初始化时，需要用户输入不同冲调品对应的冲调料/水配比、冲调水的要求温度t等冲调信息。系统存储用户输入的数据，完成存储后用户以后发生冲调行为系统可以根据用户在输入界面直接选择的冲调品种类读取对应的冲调信息，提示并指示用户完成冲调。当用户需要新增或更改冲调品的冲调信息时，用户可在输入界面重新设置输入，系统存储新增的数据或替换原有的数据，系统完成新增或更改冲调品信息。这一个设置过程可通过简单的配置软件配置完成。

如图9和10所示，是按照本发明另一个实施例的饮品冲调设备的示意性结构图和结构框图，主要包括：冲调平台900；处理器106，设置在所述冲调平台之中；输入/输出模块108，设置在所述冲调平台上，并与所述处理器连接；存储模块110，设置在所述冲调平台之中，与所述处理器连接；平台通信模块120，设置在所述冲调平台之中，与所述处理器连接；冲调杯122，在其底部设置有适于称量放置于其中的物品重量的称重模块122-1，以及适于与平台通信模块通信连接的冲调杯通信模块122-2；以及两个量杯124，在其底部分别设置有适于称量放置于其中的物品重量的称重模块124-1、适于检测放置于其中的物品温度的测温模块124-2、以及适于与平台通信模块通信连接的量杯通信模块124-3。在又一个实施例中，所述冲调平台900可包括台面以及底盘。在另一个实施例中，在所述冲调平台的台面上，还可设置若干个放置位126，例如呈三角形排布的三个放置位126，用于放置冲调杯和量杯，如图9所示。

如图11所示，是按照本发明一个实施例的冲调杯122的剖视图，其包括：内胆122-4，外壳122-3，冲调杯通信模块122-2，称重模块122-1；另外，还可包括供电模块（图中未示出）。其中冲调杯外壳略大于内胆下部，使内胆能不接触外壳而放置在外壳内，即内胆放置在所述外壳中后与所述外壳之间有间隙；称重模块与所述冲调杯通信模块设置在内胆底部与外壳底部之间，内胆、外壳与称重模块122-1直接接触，可通过打钉或打胶等方式固定，并通过线路将采集的信号传输给通信模块。杯子的材质可以为塑料、不锈钢、玻璃等；称重模块可以为压力传感器等。另外，在一个实施例中，装配后，内胆口缘高出外壳的部分，设置有垂直于杯体的凸缘122-5，以盖住内胆与外壳之间的间隙。

如图12所示，是按照本发明一个实施例的量杯124的剖视图，其包括：内胆124-5，外壳124-4，量杯通信模块124-3，测温模块124-2，称重模块124-1；另外，还可包括供电模块（图中未示出）。杯子外壳略大于内胆下部，使内胆能不接触外壳而放置在外壳内；内胆下部预设略大于测温模块的空间124-6，测温模块可通过打胶等方式固定在预设空间124-6中，通过线路将采集的信号传输给通信模块；称重模块与所述量杯通信模块设置在内胆底部与外壳底部之间，称重模块通过打钉或打胶等方式固定在内胆和外壳之间，并通过线路将采集的信号传输给通信模块。杯子的材质可以为塑料、不锈钢、玻璃等；称重模块可以为压力传感器等；测温模块可以为温度传感器如热敏电阻、红外测温模块等。另外，在一个实施例中，装配后，内胆口缘高出外壳的部分，设置有垂直于杯体的凸缘124-7，以盖住内胆与外壳之间的间隙。

其中处理器（与存储模块、输入模块、输出模块、通信模块连接）控制输出模块、存储模块、通信模块，向其发出指令，计算冲调品重量ma、需加入的冲调水量m、两个量杯（即量杯1和量杯2）的水需要加入混合的重量mb和mc。输入模块（与处理器连接）用于由用户输入不同冲调品种类对应的冲调料/水配比和冲调水的要求温度t，输入目标冲调重量m，以及由用户在进行冲调时选择冲调品种类。输出模块（与处理器连接）用于输出计算结果以及输出提示信息。存储模块（与处理器连接）用于存储用户输入的不同冲调品种类对应的冲调料/水配比和冲调水的要求温度t的信息，存储处理器的计算结果，以及存储冲调记录。平台通信模块（与处理器连接），完成平台与量杯1和量杯2、冲调杯的数据传输和通信。供电模块与平台中需要电源供电的模块连接，为平台的各模块供电，维持平台正常工作。

其中在冲调杯中：称重模块与冲调杯通信模块连接，用于采集冲调杯中物体的重量数据；冲调杯通信模块除了与称重模块连接，还与平台通信模块通信，用于完成与平台的数据传输和通信，例如向平台发送称重模块采集的重量数据、接收平台发出的指令等；供电模块与称重模块和通信模块连接，为冲调杯供电。

在量杯1和量杯2中：称重模块与量杯通信模块连接，用于采集量杯中液体的重量数据；测温模块与通信模块连接，用于采集量杯中液体的温度数据；量杯通信模块与平台通信模块通信，用于完成与平台的数据传输和通信，例如向平台发送称重模块采集的重量数据、向平台发送测温模块采集的温度数据等；供电模块与称重模块、测温模块、通信模块连接，为量杯供电。

按照上述实施例的饮品冲调设备，包括下述工作模式：

工作模式一：（1）用户打开平台开关，平台工作，平台处理器通过通信模块发送指令给冲调杯、量杯1和量杯2，冲调杯、量杯1和量杯2从低功耗模式进入工作模式；（2）用户往冲调杯中加入待冲调的冲调品，冲调杯中称重模块工作，冲调杯的称重模块检测冲调杯中冲调品的重量并反馈给处理器，处理器对该重量情况进行判断，当预定时间段（例如连续5秒）内该重量不再增加时，处理器记录当前重量读数为所加入冲调品重量ma；(3)用户往量杯1和量杯2中分别加入不同温度的水（如开水和冷水），量杯1和量杯2称重模块检测量杯1和量杯2中加入水的重量并反馈给处理器，处理器对该重量情况进行判断，当例如连续5秒该重量不再增加时，量杯1和量杯2的测温模块工作，测量其中水温，测得量杯1水温为t1，量杯2水温为t2；(4)用户在平台的输入界面选择冲调品种类，处理器根据所选冲调品种类从存储模块读取对应冲调品的冲调料/水配比和冲调水的要求温度t，处理器根据冲调料/水配比、冲调料重量ma计算需加入的冲调水量m，处理器根据冲调水的要求温度t、冲调水量m、量杯1水温t1、量杯2水温t2分别计算量杯1、量杯2的水需要加入混合的重量mb和mc，显示模块显示计算结果mb、mc；(5)根据平台显示的计算结果，用户混合量杯1和量杯2中水以获得满足冲调水要求温度t的冲调水。用户往冲调杯中加入量杯1的水，冲调杯的称重模块检测冲调杯中物体的重量并反馈给处理器，处理器对该重量情况进行判断，当冲调杯中物体重量达到等于ma+mb时，平台提示已加入足量的温度为t1的水；用户再向冲调杯中加入量杯2的水，冲调杯的称重模块检测冲调杯中物体的重量并反馈给处理器，处理器对该重量情况进行判断，当冲调杯中物体重量达到等于ma+m时，平台提示已加入足量的温度为t2的水，混合冲调杯中液体和冲调品，完成冲调，系统储存冲调记录。

工作模式二：(1)用户打开平台开关，平台工作，平台处理器通过通信模块发送指令给冲调杯、量杯1和量杯2，冲调杯、量杯1和量杯2从低功耗模式进入工作模式；(2)用户在平台的输入界面选择冲调品种类、目标冲调重量m；(3)用户往量杯1和量杯2中分别加入不同温度的水（如开水和冷水），量杯1和量杯2的称重模块分别检测量杯1和量杯2中加入水的重量并反馈给处理器，处理器对该重量情况进行判断，当连续5秒该重量不再增加时，量杯1和量杯2的测温模块工作，分别测量其中水温，测得量杯1水温为t1，量杯2水温为t2；(4)处理器根据所选冲调品种类从存储模块读取对应冲调品的冲调料/水配比和冲调水的要求温度t，处理器根据冲调料/水配比、目标冲调重量m计算需要加入的冲调品重量ma和需要加入的冲调水量m，处理器根据冲调水的要求温度t、冲调水量m、量杯1水温t1、量杯2水温t2，分别计算量杯1和量杯2的水需要加入混合的重量mb和mc，显示模块显示计算结果ma、mb、mc，并提示用户称取冲调品；(5)用户往冲调杯中加入冲调品，冲调杯中称重模块工作，冲调杯的称重模块检测冲调杯中冲调品的重量并反馈给处理器，处理器对该重量情况进行判断；当冲调杯中冲调品重量达到ma时，平台提示已加入足量的冲调品；(6)根据平台显示的计算结果，用户混合量杯1和量杯2中的水以获得满足冲调水要求温度t的冲调水；用户往冲调杯中加入量杯1的水，冲调杯的称重模块检测冲调杯中物体的重量并反馈给处理器，处理器对该重量情况进行判断，当冲调杯中物体重量达到等于ma+mb时，平台提示已加入足量的温度为t1的水；用户再向冲调杯中加入量杯2的水，冲调杯的称重模块检测冲调杯中物体的重量并反馈给处理器，处理器对该重量情况进行判断，当冲调杯中物体重量等于m时，平台提示已加入足量的温度为t2的水，混合冲调杯中液体和冲调品，完成冲调，系统储存冲调记录。

在上述实施例中说到的“平台提示已加入足量的冲调品/足量的温度为t1的水/足量的温度为t2的水”仅是实施方式之一，另一种实施方式中也可在冲调杯上设置有提示模块，当往冲调杯中加入量达到时向用户发出语音或亮绿灯提示。本方法中对于混合两种不同温度的水以得到满足要求温度的冲调水的过程中，不对加入量杯1或量杯2的先后顺序作限制，系统可以根据量杯中（或量杯位）称重模块检测到量杯中液体重量的减少判断先加入的水来自哪个量杯，并对加入量是否达到计算量作提示。

两种工作模式主要考虑用户冲调品种类和/或冲调习惯的不同而设置，如冲调包装奶茶时，冲调品的重量是固定的，故需要使用工作模式一进行冲调；为婴儿冲调奶粉时，需要控制冲调总量，故需要使用工作模式二进行冲调。

两种实施例的冲调设备的区别：一种将称重模块（和/或测温模块）设置在量杯位1、量杯位2和冲调位上，另一种将称重模块（和/或测温模块）设置在量杯1、量杯2和冲调杯上；第一种相对第二种成本更低、通用性更高；第二种相对第一种测温准确度更高、使用更智能便利，当日后模块更小型化、更普及、成本更低时，第二种相对第一种更有优势。

本发明通过平台自动计算调配要求温度的冲调水所需要的不同温度的量，并在调配冲调水时通过平台自动检测监控的方式提示用户是否加入足量的该温度的水，便于用户更好的控制冲调水的温度，提高了用户冲调效率。对于注重冲调水温度和冲调品口味的用户来说，提供了很大的便捷，尤其是日常需多次冲调奶粉的家长，众所周知奶粉的冲调水温是有严格要求的，本发明的设备系统就能很好的解决这些家长的冲调烦恼。

此外，不同的家庭成员有不同的冲调品需求和冲调习惯，日常使用的冲调量相对较少，购置市面上的冲调装置明显不能满足家庭日常冲调的需求。本发明针对家庭冲调情况设置了上述的冲调系统，适合于家庭使用，具有大的实用性。

考虑用户常用冲调品如咖啡、奶茶等，摄入量过多会引起心率过快、固醇高等不利于身体的情况，尤其是高血压、糖尿病等慢性病用户更是要注意控制冲调品的日摄入量。平台系统会对每次的冲调行为进行记录，当用户发生冲调行为时，系统可配置成读取存储模块中储存的当日同样的冲调品冲调记录，然后统计次数并输出显示。可选的是当次数达到较大值（如多于3次）时，系统提示用户需要控制每日摄入该冲调品的量的信息。

以上通过具体的实施例对本发明进行了说明，但本发明并不限于这些具体的实施例。本领域技术人员应该明白，还可以对本发明做各种修改、等同替换、变化等等，例如将上述实施例中的一个步骤或模块分为两个或更多个步骤或模块来实现，或者相反，将上述实施例中的两个或更多个步骤或模块的功能放在一个步骤或模块中来实现。但是，这些变换只要未背离本发明的精神，都应在本发明的保护范围之内。另外，本申请说明书和权利要求书所使用的一些术语，例如“量杯1”、“量杯2”等等，并不是限制，仅仅是为了便于描述。此外，以上多处所述的“一个实施例”、“另一个实施例”等等表示不同的实施例，当然也可以将其全部或部分结合在一个实施例中。
