一种可折叠式的健身用的多功能折叠床的制作方法

本发明属于家具制造技术领域，特别是涉及一种可折叠式的健身用的多功能折叠床。

背景技术：

床是作为家居生活中最常用的家具之一。无论是从实用上还是从装饰上，床总是给人一种舒服的感觉。根据个人的情况不同，人们对床的设计的要求也不同。如果室内空间足够大，人们对床的要求除了坚固、耐用和舒适外，可能还会在取材、外观和其他一些要求。如果室内空间小，人们可能更追求的是实用性和耐用性。比如床的下部可设计成箱柜式的，用于放置一些不常用或暂时不用的物品。

技术实现要素：

本发明是要设计出一种可折叠式的健身用的多功能折叠床。他是在床架上设置一个支点，让床身能够以这个支点为轴旋转。在床身的下部设有健身用的压腿杆、电视机、镜子和照明灯。需要锻炼身体时，床身是可以旋转折叠的，当床身立起来后，在床身的底面呈现的是镜子、照明灯、电视机和压腿杆，供锻炼身体时使用。其中，所设置的弹簧杆主要是为了平衡床身重心与床架上的支点所产生的过大的力矩，让使用者在操作时不需使用太大的力来完成床身的旋转直立的过程。为了方便床身的旋转直立和复位，设置了一个电动推拉干。让床身的直立和复位工作由电动推拉干来完成。本发明还设置了一个弹性卷帘，其目的是当床身旋转直立时，这个弹性卷帘可以遮挡被立起的被褥与可能露出的机构部分直接接触，防止弄赃被褥或被褥与机构部分绞结。

采用的技术方案

一种可折叠式的健身用的多功能折叠床包括：床身、床支架、第一弹簧杆和第二弹簧杆。其特征在于：

床身上的第二十一孔与床支架上的第十孔轴连接，间隙配合。床身上的二十孔与床支架上的第十四孔轴连接，间隙配合。

第一弹簧杆的上端孔与床支架上的第七孔轴连接，间隙配合，第一弹簧杆的下端孔与床身上的第十六孔轴连接，间隙配合。

第二弹簧杆的上端孔与床支架上的第九孔轴连接，间隙配合，第一弹簧杆的下端孔与床身上的第十八孔轴连接，间隙配合。

电动推拉干的上端孔与床支架上的第八孔轴连接，间隙配合。电动推拉干的下端孔与床身的第十七孔轴连接，间隙配合。

在床身的第一面上装设镜子。

在床身的第一面侧四周框附近装设多个照明灯。

第一滑轮与床支架上的第一孔和第二孔轴连接，间隙配合。第一滑轮在第一孔和第二孔之间。

第二滑轮与床支架上的第三孔和第四孔轴连接，间隙配合。第二滑轮在第三孔和第四孔之间。

第三滑轮与床支架上的第五孔和第六孔轴连接，间隙配合。第三滑轮在第五孔和第六孔之间。

第一绳的一端固定连接弹性卷帘的第二十二孔，第一绳置入第一滑轮的沟槽内，第一绳另的一端固定连接第一拉簧的上端，第一拉簧的下端轴连接床支架的第十三孔。

第二绳的一端固定连接弹性卷帘的第二十三孔，第二绳置入第二滑轮的沟槽内，第二绳的另一端固定连接第二拉簧的上端，第二拉簧的下端轴连接床支架的第十二孔。

第三绳的一端固定连接弹性卷帘的第二十四孔，第三绳置入第三滑轮的沟槽内，第三绳另的一端固定连接第三拉簧的上端，第三拉簧的下端轴连接床支架的第十一孔。

弹性卷帘左下端的轴固定连接于床身的第十九孔，弹性卷帘右下端的轴固定连接于床身的第十五孔。

在床身上的第一立柱的第一侧开有多个长孔。在床身上的第二立柱的第二侧开有多个长孔。在第一侧和第二侧的多个长孔水平成对等高。

多个长孔上部的凹口面向床身上的第一面。

压腿秆的一端置入床身上的第一立柱的第一侧开有的多个长孔中的任意一个孔内。压腿秆的另端置入床身上的第二立柱的第二侧开有的多个长孔中的一个孔中，压腿秆为水平状态。

在床身上的第一面上装设电视机。

弹性卷帘、弹簧杆、电动推拉干、电视机、镜子和照明灯为市售产品。

优点

一床多用，从功能的使用角度来看，占地面积小。经济实用。

附图说明

图1为一种可折叠式的健身用的多功能折叠床的组装示意图；

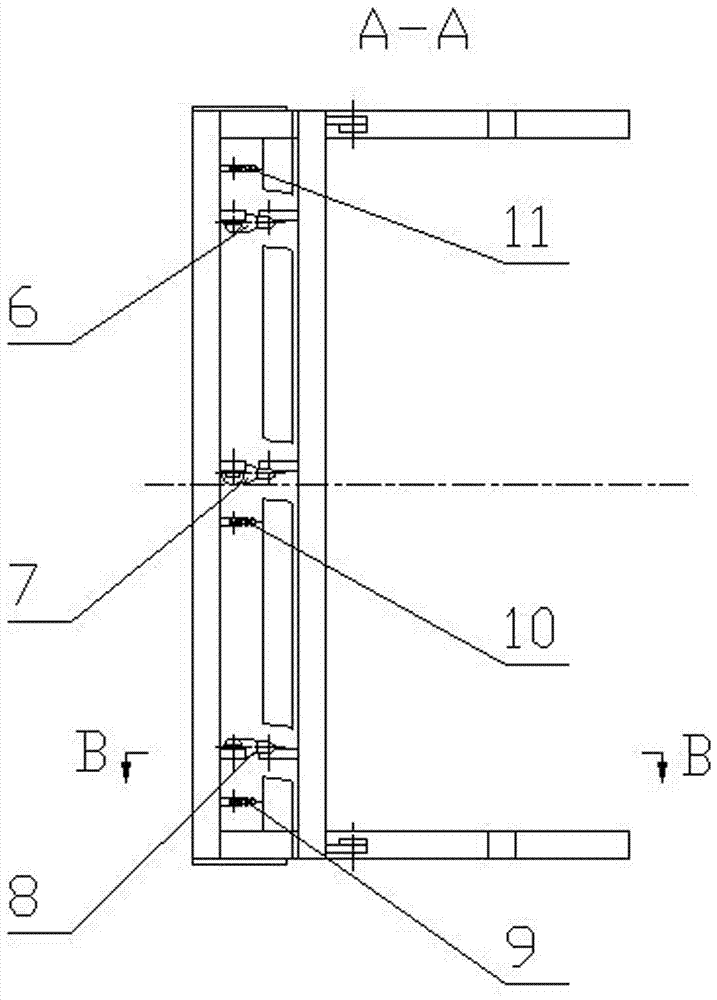

图2为图1的剖视图a-a；

图3为图1的剖视图b-b；

图4为图1的a向视图床支架部分；

图5为图1的剖视图c-c床身部分；

图6为弹性卷帘的位置标识图；

图7为图1的局部放大p；

图8为图1的床身水平放置示意图。

具体实施方式

实施例1

一种可折叠式的健身用的多功能折叠床包括：床身1、床支架2、第一弹簧杆6和第二弹簧杆8；其特征在于：

床身1上的第二十一孔42与床支架2上的第十孔28轴连接，间隙配合；床身1上的二十孔40与床支架2上的第十四孔32轴连接，间隙配合；

第一弹簧杆6的上端孔与床支架2上的第七孔25轴连接，间隙配合，第一弹簧杆6的下端孔与床身1上的第十六孔34轴连接，间隙配合；

第二弹簧杆8的上端孔与床支架2上的第九孔27轴连接，间隙配合，第一弹簧杆6的下端孔与床身1上的第十八孔36轴连接，间隙配合。

实施例2

一种可折叠式的健身用的多功能折叠床的实施例2与实施例1基本相同；其特征在于：

电动推拉干7的上端孔与床支架2上的第八孔26轴连接，间隙配合；电动推拉干7的下端孔与床身1的第十七孔35轴连接，间隙配合。

实施例3

一种可折叠式的健身用的多功能折叠床的实施例3与实施例1基本相同；其特征在于：

在床身1的第一面41上装设镜子3。

实施例4

一种可折叠式的健身用的多功能折叠床的实施例4与实施例1基本相同；其特征在于：

在床身1的第一面41侧四周框附近装设多个照明灯5。

实施例5

一种可折叠式的健身用的多功能折叠床的实施例5与实施例1基本相同；其特征在于：

第一滑轮12与床支架2上的第一孔19和第二孔20轴连接，间隙配合；第一滑轮12在第一孔19和第二孔20之间；

第二滑轮18与床支架2上的第三孔21和第四孔22轴连接，间隙配合；第二滑轮18在第三孔21和第四孔22之间；

第三滑轮16与床支架2上的第五孔23和第六孔24轴连接，间隙配合；第三滑轮16在第五孔23和第六孔24之间；

第一绳13的一端固定连接弹性卷帘14的第二十二孔45，第一绳13置入第一滑轮12的沟槽内，第一绳13另的一端固定连接第一拉簧9的上端，第一拉簧9的下端轴连接床支架2的第十三孔31；

第二绳17的一端固定连接弹性卷帘14的第二十三孔46，第二绳17置入第二滑轮18的沟槽内，第二绳17的另一端固定连接第二拉簧10的上端，第二拉簧10的下端轴连接床支架2的第十二孔30；

第三绳15的一端固定连接弹性卷帘14的第二十四孔47，第三绳15置入第三滑轮16的沟槽内，第三绳15另的一端固定连接第三拉簧11的上端，第三拉簧11的下端轴连接床支架2的第十一孔29；

弹性卷帘14左下端的轴固定连接于床身1的第十九孔37，弹性卷帘14右下端的轴固定连接于床身1的第十五孔33。

实施例6

一种可折叠式的健身用的多功能折叠床的实施例6与实施例1基本相同；其特征在于：

在床身1上的第一立柱38的第一侧39开有多个长孔48；在床身1上的第二立柱44的第二侧43开有多个长孔48；在第一侧39和第二侧43的多个长孔48水平成对等高；

多个长孔48上部的凹口面向床身1上的第一面41。

实施例7

一种可折叠式的健身用的多功能折叠床的实施例7与实施例6基本相同；其特征在于：

压腿秆4的一端置入床身1上的第一立柱38的第一侧39开有的多个长孔48中的任意一个孔内；压腿秆4的另端置入床身1上的第二立柱44的第二侧43开有的多个长孔48中的一个孔中，压腿秆4为水平状态。

工作原理

床身与床架之间有轴连接，床身可以以轴为中心转动和作为转动支点用。考虑到床身的重心偏置于床身与床架之间轴连接的支点，可能造成人工转动床身时需要较大的力，或在配置电动推拉干可能需要提供较大的驱动力。因而在床身和床支架之间设置弹簧杆，来平衡床身的重心偏离于支点产生的力矩。这样，穿身的转动就比较容易。

由于在床身和床支架之间设有机构部分，作为床来说床身上的被褥在床身的转动过程中可能出现被褥接触到机构部分，可能造成被褥与机构部分的绞结或弄脏被褥。因而设置了一个弹性卷帘来遮挡防止上述情况发生。

弹性卷帘中的遮挡布是可以伸缩的，当没用力拉动卷帘时遮挡布全部缩至弹性卷帘中。弹性卷帘的两个轴端固定连接于床身靠近床支架的传动机构附近。弹性卷帘的遮挡布上开设有孔，绳连接这些孔，绳置入到滑轮的导槽内，对绳具有导向作用。绳的另一端连接拉簧的一端，拉簧的另一端连接于床支架上。这样可以使得床身在转动过程中弹性卷帘始终处于拉紧和遮挡状态，且弹性卷帘保持让被褥与传动机构部分处于隔离状态。

作为一种可折叠式的健身用的多功能折叠床，在床身的底部装设有镜子、电视机、照明灯和压腿秆，是为了做锻炼时的照明，身体姿态的自我观察以及播放一些视频资料供锻炼者参考使用。压腿秆用于腿部锻炼。
