一种便于拆卸的一次性抽纸装置的制作方法

本发明属于卫浴设备技术领域，具体是指一种便于拆卸的一次性抽纸装置。

背景技术：

随着生活水平的逐渐提高，在高校、公园等内的公共设施完善性提高，尤其是洗漱间，如洗漱间的马桶、洗漱台等设备，不仅功能逐渐完善，且能满足群体的各种卫生、舒服度的要求。

现有的卫浴设备，如洗漱间或卫生间常用的卷纸盒或装纸盒，在向其内装入纸巾时都需要专人操作，其他人无法操作，且现有的卷纸盒为一个封闭的整体结构，设备维护人员需要把整个卷纸筒取下来将纸巾装入后，然后将卷纸盒固定在墙壁或其他物体上，存在安装、拆卸的不便利性。

基于此，研究并开发设计一种便于拆卸的一次性抽纸装置。

技术实现要素：

本发明的目的在于：提供一种便于拆卸的一次性抽纸装置。

本发明通过下述技术方案实现：

一种便于拆卸的一次性抽纸装置，包括卷纸箱体，卷纸箱体的横截面为四边形，卷纸箱体的一侧固定在墙壁上，卷纸箱体上与墙壁固定侧的相对侧安装有弧形门，卷纸箱体的下部设置有中空四边体，弧形门与中空四边体围合成一个卷纸箱体与中空四边体连通的空腔结构，卷纸箱体的顶部与弧形门的连接端设有转动轴，弧形门可绕转动轴转动；卷纸箱体内部设有卷轴，卷轴的一端与中空四边体的内侧固定连接，另一端为自由端，中空四边体的底部设有出纸口，出纸口的长边方向与卷轴平行，且卷轴的长度小于中空四边体的长边长度。

本技术方案中通过在卷纸箱体上设置弧形门结构，可便于打开卷纸箱体，然后将卷纸置于卷纸箱体内，或者将卷纸从卷纸箱体内取出，弧形门可绕卷纸箱体上设置的转动轴转动，则可对弧形门打开的宽度进行限制，便于有更大的空间进行操作。

本技术方案中卷纸箱体内设置卷轴，卷轴的一端固定在中空四边体内部，另一端为自由端，则利于卷轴贯穿到卷纸内部；其中，出纸口则便于纸巾从其中抽出，而卷轴的长度小于中空四边体的长边长度，则利于卷轴上安装的卷纸从出纸口中抽出，避免卷纸过宽，无法从出纸口抽出的情况，即实现卷轴长度与中空四边体的长边长度适配。

进一步地，所述中空四边体的结构为长方体，中空四边体的结构也可为其他四边体结构。

进一步地，所述卷轴的长度小于等于出纸口的长边长度，出纸口为将中空四边体与外界连通的长方体空腔。

进一步地，所述卷纸箱体的顶部与墙壁的连接端设有延长部，延长部的结构为四边体，且延长部的长度与卷纸箱体的顶面横向长度相等。延长部的形状可为长方体结构，且与卷纸箱体呈一体结构，利于将卷纸箱体通过延长部固定墙壁或其他物体上。

进一步地，所述卷纸箱体与卷轴连接的内侧面上设有滑槽，卷轴可在滑槽内滑动，实现卷轴在中空四边体的内侧面上可滑动，从而调节卷轴的高度，便于操作。

本发明与现有技术相比，具有以下技术效果和优点：

(1)本技术方案通过在卷纸箱体上设置弧形门，利于打开卷纸箱体，将卷纸安装在卷纸箱体的卷轴上，或从卷轴上取出，整个操作提高便利性。

(2)采用在卷纸箱体的内部设置滑槽，卷轴可在滑槽内滑动，从而调节卷轴在卷纸箱体的高度，可避免卷轴过高无法进行操作的情况。

附图说明

此处所说明的附图用来提供对本发明实施例的进一步理解，构成本申请的一部分，并不构成对本发明实施例的限定。在附图中：

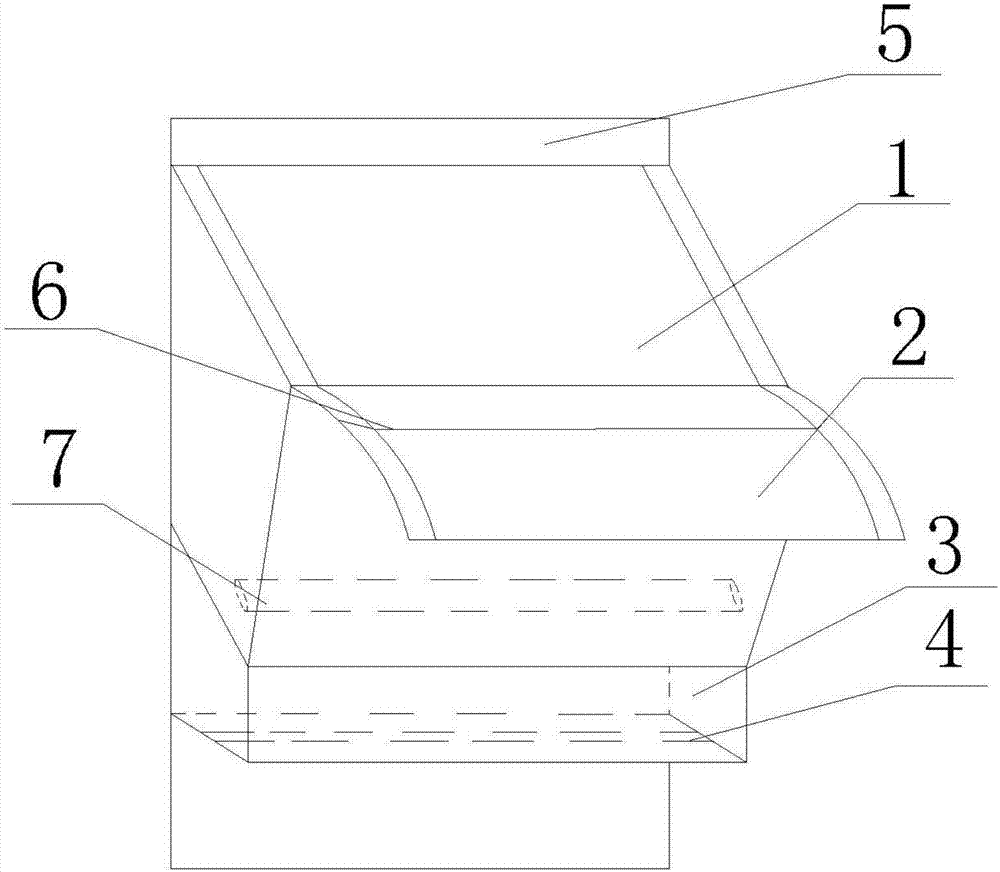

图1为本发明的结构示意图；

图2为本发明中实施例1的结构示意图；

图3为本发明中滑槽的结构示意图；

附图中标记及对应的零部件名称：

1—卷纸箱体，2—弧形门，3—中空四边体，4—出纸口，5—延长部，6—转动轴，7—卷轴，8—滑槽。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。

实施例1：

如图1、图2、图3所示，一种便于拆卸的一次性抽纸装置，包括卷纸箱体1，卷纸箱体1的横截面为四边形，卷纸箱体1的一侧固定在墙壁上，卷纸箱体1上与墙壁固定侧的相对侧安装有弧形门2，卷纸箱体1的下部设置有中空四边体3，弧形门2与中空四边体3围合成一个卷纸箱体1与中空四边体3连通的空腔结构，卷纸箱体1的顶部与弧形门2的连接端设有转动轴6，弧形门2可绕转动轴6转动；卷纸箱体1内部设有卷轴7，卷轴7的一端与中空四边体3的内侧固定连接，另一端为自由端，中空四边体3的底部设有出纸口4，出纸口4的长边方向与卷轴7平行，且卷轴7的长度小于中空四边体3的长边长度。

其中，所述中空四边体3的结构为长方体。

其中，所述卷轴7的长度小于等于出纸口4的长边长度，出纸口4为将中空四边体与外界连通的长方体空腔。

其中，所述卷纸箱体1的顶部与墙壁的连接端设有延长部5，延长部5的结构为四边体，且延长部的长度与卷纸箱体1的顶面横向长度相等。

本实施例通过在卷纸箱体1上设置弧形门2，利于打开卷纸箱体1，将卷纸安装在卷纸箱体1的卷轴7上，或从卷轴7上取出，整个操作提高便利性。

采用在卷纸箱体1的内部设置滑槽8，卷轴7可在滑槽8内滑动，从而调节卷轴7在卷纸箱体1的高度，可避免卷轴7过高无法进行操作的情况。

其中，所述卷纸箱体1与卷轴7连接的侧面上设有滑槽8，卷轴7可在滑槽8内滑动。

以上所述的具体实施方式，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
