酒瓶固定架的制作方法

本发明具体涉及一种酒瓶固定架。

背景技术：

目前在人们喝酒时经常会感觉到酒瓶放在地面容易踢倒，而放在桌面又过于占用空间，所以急需一种可以方便防止酒瓶的酒瓶固定架以解决这一问题。

技术实现要素：

本发明的目的在于针对现有技术的不足，提供一种酒瓶固定架，该酒瓶固定架可以很好地解决上述问题。

为达到上述要求，本发明采取的技术方案是：提供一种酒瓶固定架，该酒瓶固定架包括夹紧部件和与夹紧部件连接的酒瓶固定部件；酒瓶固定部件包括固定环和设置在固定环底部并与所述固定环外边沿连接的u形的酒瓶限位件；夹紧部件包括一端设有开口的夹紧环，夹紧环的开口处两端均接有夹紧片，夹紧片上插有竖直设置的螺丝，螺丝顶部设有圆牌，螺丝底部套设有螺母；螺母位于夹紧环底部，圆牌位于夹紧环顶部。

该酒瓶固定架具有的优点如下：

（1）通过设置相互连接的夹紧部件和酒瓶固定部件可以将该酒瓶固定架夹紧固定在桌子边缘处，并通过酒瓶固定部件承放酒瓶，从而解决了目前在人们喝酒时经常会感觉到酒瓶放在地面容易踢倒，而放在桌面又过于占用空间的问题。

（2）通过在夹紧部件上设置夹紧环、圆牌、夹紧片、螺丝及螺母可以使夹紧部件固定在桌子上时更加牢固，同时可以在圆牌上印制广告或二维码的宣传信息。

（3）通过在酒瓶固定部件上设置固定环和酒瓶限位件可以对酒瓶就行限位，同时也方便对酒瓶进行放置和拿取。

此处所说明的附图用来提供对

本技术：
的进一步理解，构成本申请的一部分，在这些附图中使用相同的参考标号来表示相同或相似的部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

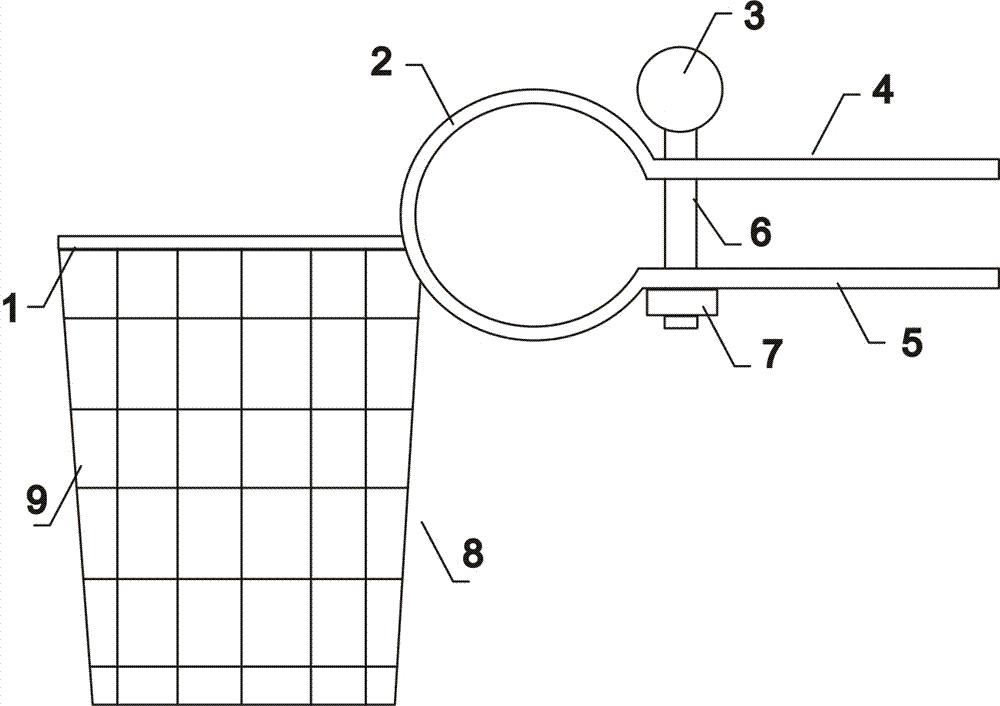

图1示意性地示出了根据本申请一个实施例的酒瓶固定架的结构示意图。

图2示意性地示出了根据本申请一个实施例的酒瓶固定架的结构示意图。

其中：1、固定环；2、夹紧环；3、圆牌；4、夹紧部件；5、夹紧片；6、螺丝；7、螺母；8、酒瓶固定部件；9、酒瓶限位件。

具体实施方式

为使本申请的目的、技术方案和优点更加清楚，以下结合附图及具体实施例，对本申请作进一步地详细说明。

在以下描述中，对“一个实施例”、“实施例”、“一个示例”、“示例”等等的引用表明如此描述的实施例或示例可以包括特定特征、结构、特性、性质、元素或限度，但并非每个实施例或示例都必然包括特定特征、结构、特性、性质、元素或限度。另外，重复使用短语“根据本申请的一个实施例”虽然有可能是指代相同实施例，但并非必然指代相同的实施例。

为简单起见，以下描述中省略了本领域技术人员公知的某些技术特征。

根据本申请的一个实施例，提供一种酒瓶固定架，如图1-2所示，包括夹紧部件4和与所述夹紧部件4连接的酒瓶固定部件8；酒瓶固定部件8包括固定环1和设置在所述固定环1底部并与所述固定环1外边沿连接的u形的酒瓶限位件9；该酒瓶限位件9可以为网状结构也可以是u形的架子结构，该架子可以为塑料制成也可以为技术制成，夹紧部件4包括一端设有开口的夹紧环2，所述夹紧环2的开口处两端均接有夹紧片5，所述夹紧环2上插有竖直设置的螺丝6，所述螺丝6顶部设有圆牌3，所述螺丝6底部套设有螺母7；螺母7位于所述夹紧环2底部，所述圆牌位于所述夹紧环2顶部；酒瓶可以放置在酒瓶固定部件8内部，并通过固定环1和底部封口的酒瓶限位件9对酒瓶进行限位。

根据本申请的一个实施例，该酒瓶固定架的夹紧部件4通过转轴与所述固定环1连接。

根据本申请的一个实施例，该酒瓶固定架的固定环1为设有开口的圆形环，且所述固定环1为弹性硬质材料制成，固定环1可以为弹簧钢或塑钢制成，这样就可以方便防止不同粗细的酒瓶。

根据本申请的一个实施例，该酒瓶固定架的夹紧片5的内侧端面设有防滑部件，该防滑部件可以为套设在夹紧片5外部的防滑垫或设于夹紧片5内侧端面上的条状凸起或防滑纹。

根据本申请的一个实施例，该酒瓶固定架的夹紧环2和所述夹紧片5均为硬质弹性材料制成，夹紧环2和夹紧片5均可以为弹簧钢或塑钢制成。

根据本申请的一个实施例，该酒瓶固定架的酒瓶限位件9底部套设有用于对酒瓶限位件9底部进行收紧的拉紧部件，酒瓶限位件9为网状结构时，拉紧部件可以为设置在酒瓶限位件9底部的挂钩，挂钩可以向上悬挂在酒瓶限位件9上，当需要酒瓶限位件9的高度变短时可以见挂钩悬挂在酒瓶限位件9上较高的位置，当需要酒瓶限位件9的高度变长时可以见挂钩悬挂在酒瓶限位件9上低高的位置；拉紧部件也可以为弹性环状结构，可以沿酒瓶限位件9向上或向下，这样就可以方便调节酒瓶限位件9的高度以放置不同高度的酒瓶。

根据本申请的一个实施例，该酒瓶固定架的拉紧部件为弹性橡胶绳。

根据本申请的一个实施例，该酒瓶固定架的螺母7固定在所述夹紧环2底部，且所述夹紧环2底部设有套设有所述螺母7外部的金属套，金属套可以将螺母7和螺丝6的底部包裹在其内部，使该酒瓶固定架外观更加美观且防止裸露的螺母7和螺丝6将人划伤。

根据本申请的一个实施例，该酒瓶固定架的圆牌3上印有广告信息，该广告信息可以为二维码。

根据本申请的一个实施例，螺丝的外侧端面设有两个限位凸起，所述两个限位凸起分别位于上方夹紧片上部和下部，两个限位凸起用于对螺丝6进行限位，以防止螺丝6拧出过多时会与夹紧环2分离。

根据本申请的一个实施例，该酒瓶固定架通过设置相互连接的夹紧部件4和酒瓶固定部件8可以将该酒瓶固定架夹紧固定在桌子边缘处，并通过酒瓶固定部件8承放酒瓶，从而解决了目前在人们喝酒时经常会感觉到酒瓶放在地面容易踢倒，而放在桌面又过于占用空间的问题；通过在夹紧部件4上设置夹紧环2、圆牌3、夹紧片5、螺丝6及螺母7可以使夹紧部件4固定在桌子上时更加牢固，同时可以在圆牌3上印制广告或二维码的宣传信息；通过在酒瓶固定部件8上设置固定环1和酒瓶限位件9可以对酒瓶就行限位，同时也方便对酒瓶进行放置和拿取。

以上所述实施例仅表示本发明的几种实施方式，其描述较为具体和详细，但并不能理解为对本发明范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明保护范围。因此本发明的保护范围应该以所述权利要求为准。

技术特征：

技术总结
本发明提供一种酒瓶固定架，包括夹紧部件和与夹紧部件连接的酒瓶固定部件；酒瓶固定部件包括固定环和设置在固定环底部并与所述固定环外边沿连接的U形的酒瓶限位件；夹紧部件包括一端设有开口的夹紧环，夹紧环的开口处两端均接有夹紧片，夹紧片上插有竖直设置的螺丝，螺丝顶部设有圆牌，螺丝底部套设有螺母；螺母位于夹紧环底部，圆牌位于夹紧环顶部；通过设置相互连接的夹紧部件和酒瓶固定部件可以将该酒瓶固定架夹紧固定在桌子边缘处，并通过酒瓶固定部件承放酒瓶，从而解决了目前在人们喝酒时经常会感觉到酒瓶放在地面容易踢倒，而放在桌面又过于占用空间的问题。

技术研发人员：焦广中
受保护的技术使用者：焦广中
技术研发日：2017.05.10
技术公布日：2017.08.04
