本发明涉及成型机技术领域,尤其涉及一种成型机料仓移门。
背景技术:
如今,国内大部分现有的成型机料仓门开门时占地空间大,开关门受场地条件的限制,生产厂家不能很好的进行生产。
随着新工业时代的到来,社会强调提高工作空间利用率,合理的利用工作场地。于是,为了更好的节约工作空间,在有限的场地进行更高效率的生产,生产厂家纷纷对其现有的成型机料仓门进行改造。国内厂家主要是采购进口设备,成本高,维护难,国内非标设备落后。现有的成型机料仓移门打开时占用工作场地的问题,并且成型机料仓门打开形式为铰链旋转形式,开关门受场地大小条件的限制,占地空间大,使用上存在一定的局限性。
技术实现要素:
本发明的目的是为了解决现有技术中存在的缺点,而提出的一种成型机料仓移门。
为了实现上述目的,本发明采用了如下技术方案:
成型机料仓移门,包括移门本体,所述移门本体的底端中间位置安装有第一手柄,所述移门本体的一侧设有两个竖直设置的升降导轨,其中一个升降导轨靠近移门本体的一侧竖直设置的定位板,定位板远离升降导轨的一侧底端安装有第二手柄,第二手柄的底端还安装有定位销,定位销活动安装于定位板上,且定位销与移门本体相配合,所述升降导轨远离移门本体的一侧设有两个竖直设置的支撑板,所述支撑板与升降导轨相对应,所述支撑板的顶端均通过螺钉安装有固定罩,所述固定罩内转动安装有滑轮,所述滑轮上缠绕有拉绳,其中拉绳的一端分别固定连接于移门本体的底端两侧,拉绳的另一端连接有配重块,且配重块位于两个支撑板之间,所述升降导轨的外侧均滑动连接有两副直线轴承,所述直线轴承固定安装于移门本体的一侧两边。
优选的,所述升降导轨的长度大于定位板的长度,且升降导轨的顶端与支撑板的一侧外壁固定连接。
优选的,所述移门本体和定位板的底端均开设有相互对应的锁孔,其中定位销的一端延伸至锁孔内,且定位销与锁孔的内壁滑动连接。
优选的,所述第一手柄和第二手柄均为c字形结构,其中第二手柄的顶部柄体与定位板固定连接,第二手柄的底部柄体与定位板的锁孔相对应。
优选的,所述固定罩的内壁之间转动连接有水平设置的转动杆,且滑轮套设于转动杆上。
优选的,所述移门本体的中间位置还设有透明窗口。
本发明的有益效果是:解决了以往成型机料仓门打开时占用工作场地的问题,开关门不受限制。本发明设备整体简洁便于维修,更容易满足工艺要求。设备操作简单,运行平稳,采用上下滑动式料仓移门取代铰链旋转料仓门,打开时不会占用工作场地,不受场地条件的限制,并且开关门轻松自由,实用性强,本发明设计合理,开关门不受限制,并且开关门轻松自由,运行平稳,有效提高该料仓移门的使用效果。
附图说明

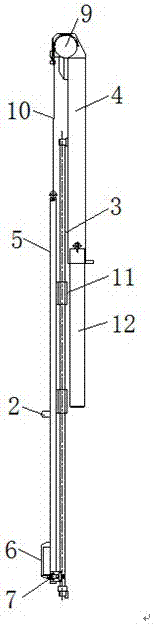

图1为本发明提出的成型机料仓移门的主视结构示意图;
图2为本发明提出的成型机料仓移门的侧视结构示意图。
图中:1移门本体、2第一手柄、3升降导轨、4支撑板、5定位板、6第二手柄、7定位销、8固定罩、9滑轮、10拉绳、11直线轴承、12配重块。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。
参照图1-2,成型机料仓移门,包括移门本体1,移门本体1的底端中间位置安装有第一手柄2,移门本体1的一侧设有两个竖直设置的升降导轨3,其中一个升降导轨3靠近移门本体1的一侧竖直设置的定位板5,定位板5远离升降导轨3的一侧底端安装有第二手柄6,第二手柄6的底端还安装有定位销7,定位销7活动安装于定位板5上,且定位销7与移门本体1相配合,升降导轨3远离移门本体1的一侧设有两个竖直设置的支撑板4,支撑板4与升降导轨3相对应,支撑板4的顶端均通过螺钉安装有固定罩8,固定罩8内转动安装有滑轮9,滑轮9上缠绕有拉绳10,其中拉绳10的一端分别固定连接于移门本体1的底端两侧,拉绳10的另一端连接有配重块12,且配重块12位于两个支撑板4之间,升降导轨3的外侧均滑动连接有两副直线轴承11,直线轴承11固定安装于移门本体1的一侧两边。
本实施例中,升降导轨3的长度大于定位板5的长度,且升降导轨3的顶端与支撑板4的一侧外壁固定连接,移门本体1和定位板5的底端均开设有相互对应的锁孔,其中定位销7的一端延伸至锁孔内,且定位销7与锁孔的内壁滑动连接,第一手柄2和第二手柄6均为c字形结构,其中第二手柄6的顶部柄体与定位板5固定连接,第二手柄6的底部柄体与定位板5的锁孔相对应,固定罩8的内壁之间转动连接有水平设置的转动杆,且滑轮9套设于转动杆上,移门本体1的中间位置还设有透明窗口。
本实施例中,使用时,将打开定位销7,手动打开移门本体1,移门本体1上升,移门本体1上装有四副直线轴承11,在升降导轨3上往复滑动,配合拉绳10在滑轮9外卷动,带动配重块12与移门本体1反方向运动,操作者能很好的对移门本体1进行打开和拉下动作,不会因为移门本体1的重量从而产生吃力感;手动拉下移门本体1时,定位销7自动锁进移门本体1的锁孔内,使用方便,解决了以往成型机料仓门打开时占用工作场地的问题,开关门不受限制。
以上所述,仅为本发明较佳的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,根据本发明的技术方案及其发明构思加以等同替换或改变,都应涵盖在本发明的保护范围之内。
