一种全自动电脑桌运行系统的制作方法

本发明涉及机械自动化领域，特别涉及一种全自动电脑桌的智能化运行系统。

背景技术：

现有的电脑桌结构单一、功能简单。显示器、主机、键盘(鼠标)等部位均占用一定的空间，尤其对于显示器所在的桌面位置，其有效利用率较低。并且在一些场合下，由于电脑长时间未使用，其表面位置常附着灰尘，清理不便。不仅影响美观性，更重要的是，影响电脑使用寿命。键盘(鼠标)板推拉过程中有时会遇到因手动推拉而受力不均造成的卡死，难以移动。

在人们对空间利用率提高和家居整洁越来越重视的背景下，现有普通的电脑桌已无法满足人们的要求。

技术实现要素：

(一)要解决的问题

本发明的目的旨在克服现有电脑桌的不足，提供一种能够实现节约电脑主要硬件设施占用空间，在一定程度下保护电脑硬件设施的清洁与安全，实现电脑主要硬件设施自动存放和归位。

(二)技术方案

为实现此目的，本发明提供了一种全自动电脑桌运行系统，所述全自动电脑桌包括：显示器竖直抬升机构，键盘(鼠标)板水平转移机构，桌面暗板转移机构，以及控制所述各执行部位的电控单元。并且包括：电动机、用于将所述电动机的输出转动减速的减速机构及相应齿条。所述桌面暗以及控制所述各执行部位的电控单元板转移机构能够准确、快捷完成桌面暗板的隐藏和归位；所述显示器竖直抬升机构能够在电控单元控制下完成显示器的抬升和隐藏，且所述竖直抬升机构中的电动机和减速机构应用了丝杆连接，从而使得所述显示器竖直抬升机构有了良好的自锁性，以保证显示器安全性、稳定性；所述键盘(鼠标)板水平转移机构能够实现键盘(鼠标)板的自动伸展与收缩。本发明所述全自动电脑桌能够实现电脑各硬件设施的自动收纳，并节约空间，提高桌面利用率，促进家居，办公和学习的智能化、自动化发展。

根据一种实施方式，所述桌面暗板转移机构含有两个电动机及其减速机构，水平、竖直方向上的两组齿条分别与之啮合，完成桌面暗板的竖直水平转移；且当相应齿条运行至相应止点时，电控单元自动切断本部位电路。

本申请所述的桌面暗板转移机构在电控单位控制下能够执行桌面暗板在竖直和水平方向上移动，以实现桌面暗板的隐藏和归位。

根据一种可选实施方式，所述显示器竖直抬升机构含有电动机及其减速机构、抬升丝杆、滑块、滑块轨道、固定支架。所述电动机及其减速机构与抬升丝杆连接，所述滑块含有与所述丝杆等大的螺母，通过丝杆的转动，所述滑块可沿轨道上下移动。所述显示器竖直抬升机构中的显示器支撑板与所述桌面暗板大小一致。

本申请的显示器竖直抬升机构能够完成重量较大的显示器的抬升和下降过程。当显示器支撑板运行至相应止点时，电控单元自动切断本部位电路。由于所述减速机构中应用了丝杆连接，这使得所述显示器竖直抬升机构有了良好的稳定性和自锁性，以保证电脑的安全工作。

根据一种可选实施方式，所述键盘(鼠标)板水平转移机构中的键盘支撑板左右两端均设置减速机构，所述各减速机构还有两个同步齿轮输出端，所述键盘(鼠标)水平转移机构中的减速机构输出端齿轮与固定在电脑桌侧板滑轨上的齿条啮合，且所述键盘支撑板两端的减速机构同步，所述键盘(鼠标)水平转移机构中的减速机构带动键盘支撑板在水平方向上移动。

本申请的键盘(鼠标)水平转移机构可以实现键盘的自动推出和收纳。当所述水平转移机构运行至相应止点时，电控单元自动切断本部位电路。由于所述键盘(鼠标)水平转移机构中键盘支撑板两端均有减速机构且同步，可以解决手动推拉键盘板时因其受力不均而卡死的情况，从而保证键盘支撑板的平稳收拉。

(三)有益效果

与现有电脑桌相比，本方案具有如下优点：

(1)各运行部位结构简单，传动效果好，并且互不影响；

(2)电脑的存放更智能化、自动化，节约空间；

(3)有效保护电脑清洁与安全，延长电脑使用寿命；

(4)市场潜力大，适应广泛应用。

附图说明

本申请的前述和其它方面将通过下面参照附图所做的详细介绍而被更完整地理解和了解，在附图中：

图1是本申请的整体运行系统示意图；

图2是所述桌面暗板转移机构示意图；

图3是所述显示器竖直抬升机构示意图；

图4是所述键盘(鼠标)水平转移机构示意图。

在图1所示的例子中，1-微处理器，2-桌面暗板转移机构，3-显示器竖直抬升机构，4-键盘(鼠标)水平转移机构，abcdefgh均为触动开关。

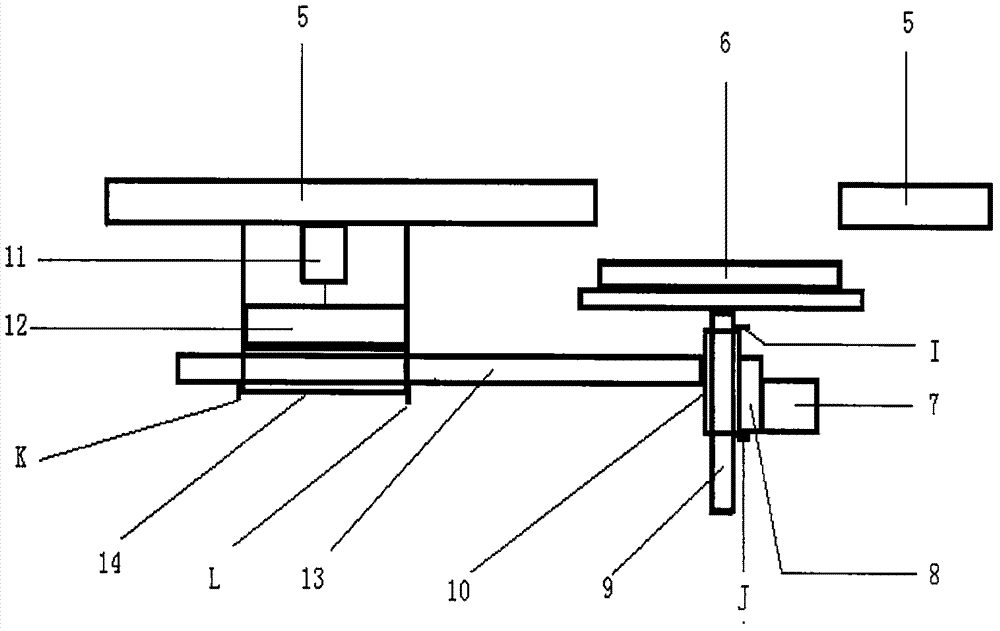

在图2中，5-桌面，6-桌面暗板，7-竖直方向电动机，8-竖直方向电动机减速机构，9-竖直方向齿条，10-竖直齿条滑道，i-上止点，j-下止点，11-水平方向电动机，12-水平方向电动机减速机构，13-水平方向齿条，14-水平齿条滑道，k-内止点，l-外止点。

在图3中，15-电动机，16-减速机构，17-抬升丝杆，18-滑块，19-抬升轨道，20-显示器支撑板，21-固定支座，m-上止点，n-下止点。

在图4中，22-键盘支撑板，23-电动机，24-减速机构，25-输出端齿轮，26-齿条，27-滑轨，o-内止点，p-外止点。

具体实施方式

下面将对本申请的各部位运行过程进行描述。以下实施例用于说明和解释本发明，但不用来限制本发明的范围。

总体上讲，本申请的全自动电脑桌运行系统主要包括：电控单元、桌面暗板转移机构、显示器竖直抬升机构和键盘(鼠标)水平转移机构。

当微处理器1接到启动指令后，微处理器1首先向桌面暗板转移机构2发出运行指令。

在图2所示的例子里，所述桌面暗板转移机构2上的减速电机7开始转动，竖直方向齿条9与减速机构8啮合，竖直方向齿条9在竖直齿条滑道10内带动桌面暗板6向下移动至下止点j触发触动开关b，微处理器1接到信号后，切断减速电机7的电路。

之后，所述桌面暗板转移机构2中的减速电动机11开始转动，水平方向齿条13与减速机构12啮合，水平方向齿条13沿水平方向滑道14向内测移动至内止点k触发触动开关c，微处理器1接到信号后，切断减速电机11的电路。

然后，控制系统1向显示器竖直抬升机构3和键盘水平转移机构4发出指令。

在图3所示的例子里，所述显示器竖直抬升机构3中的电动机15开始运行，减速机构16与抬升丝杆17连接使其转动，滑块18开始沿抬升轨道19向上运动，滑块上方固定显示器支撑板20，当显示器支撑板20向上移动至上止点m时触发触动开关e，微处理器1接到信号后，切断减速电机15的电路。

当显示器竖直抬升机构3运行至上止点m后，显示器支撑板20与桌面5平齐。由于运用丝杆滑台抬升机构，整个运行过程平稳、有序，并使整体结构有了良好的稳定性和自锁性，从而保证显示器的安全。

在图4所示的例子里，键盘(鼠标)水平转移机构4接到指令后，键盘支撑板22两侧的电动机23开始转动，减速机构24输出端齿轮25通过与镶嵌在两侧滑轨27中的齿条26啮合，使键盘支撑板22开始向外侧移动至外止点p触发触动开关h，微处理器1接到信号后，切断减速电机23的电路。

每一侧的减速机构24输出端25都有两个同速齿轮，能有效保证键盘支撑板22在向外伸展过程中不会因受力不均使键盘板旋转。

当微处理器1接到关闭指令后，各部位运行过程与上述过程相反，这里不再叙述。

以上所述实施例，仅是本发明的优选实施方式而已，并非是对本发明作其它形式的限制，应当指出，对于熟悉本领域的技术人员来说，可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例。但凡是未脱离本发明方案的内容，依据本发明的实质对上述实施例所做任何形式的修改、等同变化和改型，仍属于本发明的保护范围。
