座便器垫板组件的制作方法

本发明与厨卫用具有关，具体是指一种用于座便器上的座便器垫板组件。

背景技术：

座便器是日常生活中人们离不开的一种卫生用具，它一般由便池、水箱、垫板盖板组件组成，便池由陶瓷材料制作加工，安装时将其固定于卫生间里排泄口处的地面上，其高度固定的设置一方面稳定了便池另一方面也对一部分人群带来了不便：对于年轻体健的人们来说常用的便池的高度恰到好处没有什么不便，而对于老弱残疾病人来说一蹲一起的体位变化常常让他们感到吃力，它们希望座便器具有较高的位置以方便其方便完毕后的起身，由于便池本身较笨重且为易碎材料，装置为高度可调节的方式比较困难，如果能将垫板组件做一些改进设计则也可以实现座便器坐立位置的高度调节，如此则可以满足家庭内不同人们的坐便需要，所以现实生活中需要一种改进的坐便器垫板组件以方便人们的日常生活。

技术实现要素：

本发明的目的便是提供一种座便器垫板组件的新的技术方案，它可以解决前述的问题。

本发明技术方案的内容如下：它包含盖板、手轮组件、闸线、轴座，所述轴座上活动的连接有一横截面呈开口朝上的弧状的下垫板，在此下垫板的左右两侧的每侧边上都纵向的设置有平行并列的两道同样的滑板，滑板都在其长度的中间加工有一穿孔，穿孔的前后则是对称设置的前后滑槽；在下垫板上方则是一与下垫板的截面形状相同、与其开口相对装置的上垫板，上垫板上在同样的位置处也同样的设置有同样的滑板、穿孔、滑槽；在上下垫板之间设置滑板的部位都装置有一组连杆组件，每组连杆组件都由相同的左右两套连杆共用销轴并列装置而成，同时，连杆组件上的处于上边及下边的销轴的两端都向左右两侧加长一段成为加长销轴，再将每组连杆组件上处于中间的加长销轴上下各一个分别穿入前述的上下垫板上的滑板上的相应的穿孔中铆接，同时也将其他各个加长销轴都装置在前后相应的滑槽内铆接活动连接；所述闸线从手轮组件引来后分为左右两道分别穿过轴座再将其芯线各在左右连杆组件内穿过直到连杆组件最前端的销轴上固接，一弹簧穿套在闸线芯线的末段且处于连杆组件的最前端的两根销轴之间；所述盖板则枢接于上垫板上。

本发明的有益效果是：垫板可以有不同高度的位置以方便希望坐便位置较高、起身较为困难的如厕人们的使用。

附图说明：

图1是本设计垫板组件的总装侧面视图（含手轮组件的放大视图及便池、水箱；此时的上垫板被连杆组件支撑起来，处于较高位置状态的使用位置）。

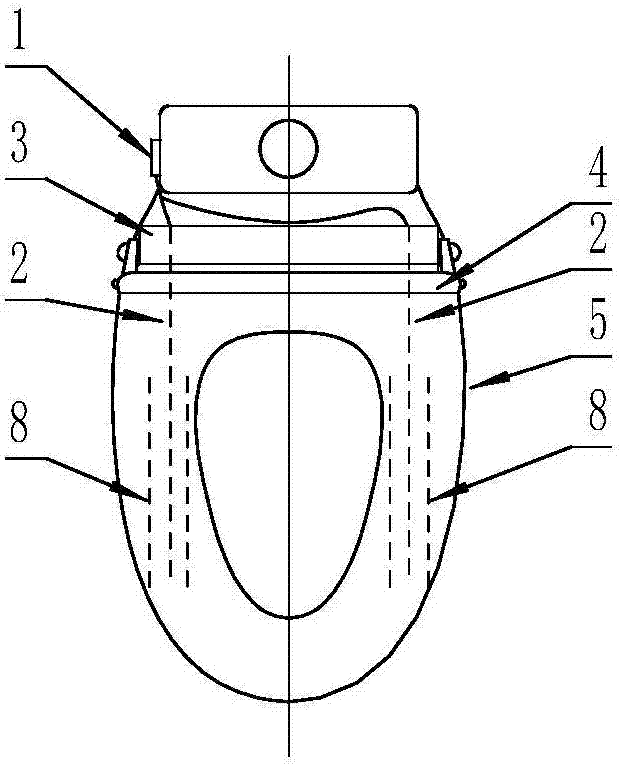

图2是本设计垫板组件的俯视图（图中所示的盖板呈被掀开的直立状，未遮挡下面的上垫板；含手轮组件装置在水箱侧面位置的举例）。

图3是垫板组件侧视状态下的放大视图（连杆组件处于较高位置的支撑状态）。

图4是各主要组件的分解组装视图（侧视状态下）。

图5是各组件正视状态下的剖视图。

图6是装置就位的垫板组件的一种使用状态的侧视图（上垫板的位置最低的位置状态，即连杆组件由较高的位置状态的图1状被调节到了此最低的位置状态）

各图中，1为手轮组件，2为闸线，3为轴座，4为盖板，5为上垫板，6为连杆组件，7为下垫板，8为滑板，9为滑槽，10为弹簧，11为穿孔，12为销轴，13为加长销轴。

具体实施方式：

下面结合附图对本设计作进一步举例说明。

如图1、图2、图3、图4、图5所示，本设计的座便器垫板组件包含盖板4、手轮组件1、闸线2、轴座3，盖板4如常一样为卵形装置在最上面，手轮组件1为一种广用的操作结构，它包含由固接于底板上的轴活动连接的手轮，手轮后面则是缠绕闸线2芯线上端的转轮、棘轮及止动机构，手轮组件通过其底板固接于方便操作的适当位置，需要调节时即操作手轮旋转，或逆时针或顺时针方向的旋转，如本设计举例图1、图6中所示，将手轮组件固定于方便操作的座便器水箱的侧壁上，当逆时针方向操作手轮旋转时，闸线芯线会被牵引缠绕而向上拉紧并被止动机构锁死保持一个稳定状态，当止动机构脱离接触后手轮组件的手轮又可以反向旋转，闸线芯线又可以放松下拉回归原位，闸线芯线二者的配合作用可以弯曲多向的传递这种操作施力；轴座3为一种呈矩形的连接部件，可通过螺丝固接于座便器便池上，在轴座3上通过轴杆活动的连接有下垫板7，如图1所示，下垫板粗看同于常用的带卵圆形中心开口的便池垫板，只是其横截面呈开口朝上的弧状，在此下垫板的左右两侧的每侧边上都纵向的设置有平行并列的两道同样的滑板8，滑板8都在其长度的中间加工有一穿孔11，穿孔的前后则是对称设置的前后滑槽9，如图2、图3、图4、图5所示；在下垫板7的上方则是一与下垫板的截面形状相同、与其开口相对装置的上垫板5，上垫板上在同样的位置处也同样的设置有同样的滑板、穿孔、滑槽，如图3、图4、图5所示，上下垫板皆应选择强度较高的工程塑料材料制作，因其需要承受较强的人体压力；在上下垫板之间设置滑板的部位都装置有一组连杆组件6，每组连杆组件都由相同的左右两套连杆共用销轴12并列装置而成，同时，连杆组件上的处于上边及下边的销轴的两端都向左右两侧加长一段成为加长销轴13，再将每组连杆组件上处于中间部位的加长销轴上下各一个分别穿入前述的上下垫板上的滑板8上的相应的穿孔11中铆接，同时也将其他各个加长销轴都装置在前后相应的滑槽9内铆接后活动连接，如图3所示，这样，当连杆组件作伸缩变化运动时会以上下垫板上的穿孔11为中心来作伸缩运动，即或同时沿滑板上的滑槽作伸长变化运动或缩短运动，伴随着的则是连杆组件在高度变化上的或变低或变高也即是上垫板5在高度上的或低或高变化，上述各部位的结构设置会为这样的往复调节操作提供充分而必要的条件；将闸线2从手轮组件1处引来后分为左右两道都穿过轴座3再将芯线各在左右连杆组件内穿过直到连杆组件最前端的销轴上固接，一弹簧10即螺旋压缩弹簧紧张的穿套在闸线芯线的末段且处于连杆组件的最前端的两根销轴12之间，如图3所示，当前述的手轮松开后（即手轮顺时针方向旋转操作时）因为闸线放松弹簧会将连杆组件上相邻的两销轴的间距撑开为最大，整个连杆组件的各连杆间也都作同样的伸长运动成为最长状，也即是上垫板落到了最低位置（上下垫板5、7基本上处于上下叠压在一起的位置状态），如图6所示，而当手轮旋紧时（即手轮逆时针方向旋转操作时），闸线芯线会被拉紧，弹簧被其前后的销轴挤压压缩，整个连杆组件会由最长状变化为最高状，也即是上垫板升到了最高位置，如图1所示；然后再将盖板4通过轴杆枢接于上垫板5上，如此则完成了本设计垫板组件的整体结构描述；具体使用时，正常人可以如常一样的使用，即无需对垫板的高低进行刻意的操作，而对于起身不易的人们来说，比如年老体弱者，他会首先观察垫板是否是处于较高的位置状态，如果不是则操作手轮逆时针方向旋转将上垫板的位置升高一些，手轮组件上的止动机构会稳定这种位置状态，保证其坐便时的安全性，较高的坐便位置无疑会较方便其坐或用后的起身。由于垫板可以有不同高度的位置，方便了希望坐便位置较高、起身较为困难的如厕人们的使用，是座便器垫板部件的一种有益改进。

技术特征：

技术总结
本发明公开了一种座便器垫板组件，它属于卫生用具领域，它可以让座便器有较高的位置。它包含盖板、手轮组件、闸线、轴座，所述轴座上连接有一下垫板，在此下垫板的每侧边上都设置有两道滑板，滑板上加工有一穿孔，穿孔的前后则是前后滑槽，在下垫板上方则是上垫板，上垫板上也设置有滑板、穿孔、滑槽，在上下垫板之间装置有连杆组件，所述闸线穿过轴座再将其芯线固接于连杆组件最前端的销轴上，一弹簧穿套在芯线的末段且处于连杆组件的最前端的两根销轴之间，所述盖板则枢接于上垫板上。本设计适用于卫生间使用。

技术研发人员：陈烁
受保护的技术使用者：陈烁
技术研发日：2017.05.29
技术公布日：2017.07.21
