带有冷热风装置的沙发的制作方法

本发明涉及沙发技术领域，尤其涉及带有冷热风装置的沙发。

背景技术：

沙发上最常见的家具之一，随着社会不断的发展，人们生活水平不断提高，对家居装饰要求也不断的提高，从而导致沙发的样式和功能都不断的进行更新，沙发种类风格款式式不同，可分为美式沙发、日式沙发、中式沙发、欧式沙发等几种，中式沙发材质以硬木为主，重视木材的自然纹理和色泽，造型优美、坚固牢实，富有浓厚的中国气派。目前流行的中式沙发一般都依据我国明清家具的传统款式和结构，美式沙发主要特点是体量大、功能性强、气派非凡，欧式沙发分古典和现代两种，欧式古典沙发气质典雅，曲线优美，花边装饰繁杂、华丽;而欧式现代沙发线条简洁，色彩雅致，同样讲究工艺，适合各种风格的现代家居生活。

带有冷热风装置的沙发是一种带有冷热吹风功能的沙发，目前市场上带有冷热风装置的沙发也有出现，但是其出风口多为固定式结构，使用不够方便，且保护措施较少，容易在使用过程中意外碰撞损坏。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的带有冷热风装置的沙发。

为了实现上述目的，本发明采用了如下技术方案：带有冷热风装置的沙发，包括沙发本体，所述沙发本体上对称铺设有两个气垫，所述沙发本体两侧对称设置有扶手架，所述扶手架内部固定有空调机组，所述扶手架外侧水平中线上开设有进风口，所述扶手架上位于进风口上下两侧对称通过固定螺柱固定有保护挡架，且两个保护挡架之间滑动连接有防尘板，所述防尘板前壳体中心线上设有抽拉防尘板用的把手，所述沙发本体靠背顶端通过出风接口螺旋连接有伸缩连接杆，且伸缩连接杆通过转盘与连接支架固定焊接，所述连接支架顶端通过转动轴承与出风盘转动连接。

作为上述技术方案的进一步描述：

所述出风接口共开设有两个，且两个出风接口均开设在沙发本体靠背的顶部，且关于沙发本体靠背的竖直中线相互对称。

作为上述技术方案的进一步描述：

所述两个保护挡架相互平行，且两个保护挡架之间的距离与进风口的直径相同。

作为上述技术方案的进一步描述：

所述防尘板为正方形面板结构，且防尘板的长度与进风口的直径相同。

作为上述技术方案的进一步描述：

所述保护挡架的厚度和防尘板的厚度相同。

本发明中，首先通过设有保护挡架和防尘板，可以对进风口进行防尘，使得沙发清理更加方便，同时保护挡架可以对进风口进行保护，防止意外碰撞导致进风口变形损坏，且保护挡架同样可以对空调机组进行保护，防止碰撞导致空调机组晃动，从而延长其使用寿命，其次，通过设有伸缩连接杆、转盘和转动轴承，可以对出风盘进行任意角度的调节，实现任意角度吹风，从而满足使用者的需求，相比于传统的固定式出风口，该沙发出风口设计更加合理，使用更加方便。

附图说明

图1为本发明提出的带有冷热风装置的沙发的结构示意图；

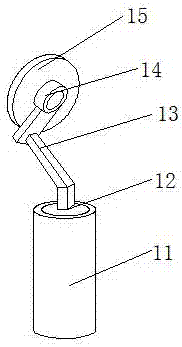

图2为本发明提出的带有冷热风装置的沙发的出风盘结构示意图。

图例说明：

1-沙发本体、2-气垫、3-空调机组、4-扶手架、5-出风接口、6-防尘板、7-把手、8-进风口、9-保护挡架、10-固定螺柱、11-伸缩连接杆、12-转盘、13-连接支架、14-转动轴承、15-出风盘。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，带有冷热风装置的沙发，包括沙发本体1，沙发本体1上对称铺设有两个气垫2，沙发本体1两侧对称设置有扶手架4，扶手架4内部固定有空调机组3，扶手架4外侧水平中线上开设有进风口8，扶手架4上位于进风口8上下两侧对称通过固定螺柱10固定有保护挡架9，且两个保护挡架9之间滑动连接有防尘板6，防尘板6前壳体中心线上设有抽拉防尘板6用的把手7，沙发本体1靠背顶端通过出风接口6螺旋连接有伸缩连接杆11，且伸缩连接杆11通过转盘12与连接支架13固定焊接，连接支架13顶端通过转动轴承14与出风盘15转动连接。

出风接口5共开设有两个，且两个出风接口5均开设在沙发本体1靠背的顶部，且关于沙发本体1靠背的竖直中线相互对称，两个保护挡架9相互平行，且两个保护挡架9之间的距离与进风口8的直径相同，防尘板6为正方形面板结构，且防尘板6的长度与进风口8的直径相同，保护挡架9的厚度和防尘板6的厚度相同。

工作原理：该带有冷热风装置的沙发使用时，首先将该带有冷热风装置的沙发接通外接电源，在需要进行冷热吹风时，首先将伸缩连接杆11螺旋连接到出风接口5中，然后通过转盘12和转动轴承14对出风盘15的角度进行调节，同时可以通过伸缩连接杆11对出风盘15的高度进行调节，从而使得该带有冷热风装置的沙发进行吹风时更加的方便，打开电源开关，这时空调机组3开始工作，通过出风盘15进行吹风，在不需要使用时，可以通过把手7对防尘板6进行移动，从而对进风口8进行防尘。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了带有冷热风装置的沙发，包括沙发本体，所述沙发本体上对称铺设有两个气垫，所述沙发本体两侧对称设置有扶手架，所述扶手架内部固定有空调机组，所述扶手架外侧水平中线上开设有进风口，所述扶手架上位于进风口上下两侧对称通过固定螺柱固定有保护挡架，且两个保护挡架之间滑动连接有防尘板，所述防尘板前壳体中心线上设有抽拉防尘板用的把手。本发明中，首先通过设有保护挡架和防尘板，可以对进风口进行防尘，使得沙发清理更加方便，同时保护挡架可以对进风口进行保护，防止意外碰撞导致进风口变形损坏，且保护挡架同样可以对空调机组进行保护，防止碰撞导致空调机组晃动，从而延长起使用寿命。

技术研发人员：郑耕根
受保护的技术使用者：海宁市金郑家具有限公司
技术研发日：2017.06.14
技术公布日：2017.08.18
