剥虾壳操作台的制作方法

本实用新型涉及一种剥虾壳操作台。

背景技术：

虾作为一种美食，其形体的复杂性导致了只能通过人工剥壳；效率低下，工人需要取虾、剥壳、再收拾虾壳等步骤，不能专注剥壳，非常的影响操作效率。

技术实现要素：

本实用新型针对上述现有技术存在的问题做出改进，即本实用新型所要解决的技术问题是提供一种剥虾壳操作台，实现流水作业，提高生产效率。

为了解决上述技术问题，本实用新型的技术方案是：一种剥虾壳操作台，包括机架，所述机架上从上至下依次设置有第一传送带、第二传送带和排污槽，所述第二传送带旁侧设置有与传送带等长的操作平台，所述操作平台上沿长度方向均布有若干个排污口，所述排污口底部设置有通往排污槽的排污管，所述排污槽沿传送带进料方向由高到低倾斜布置。

进一步的，所述第一传送带下方设置有供水管，所述供水管上连接有若干个出口位于排污口正上方的水龙头。

进一步的，所述第一传送带和第二传送带均包括履带、通过电机驱动的驱动滚筒、从动滚筒和若干个支撑滚筒。

进一步的，所述排污槽高处设置有冲水管。

与现有技术相比，本实用新型具有以下有益效果：本装置通过设置两层传送带，上层传送带用来运输剥好壳的虾仁，下层用于传送待剥壳的虾，排污槽用于带走虾壳等，本装置实现了剥壳作业流水线化，提高了生产效率。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

图1为本实用新型实施例的构造示意主视图。

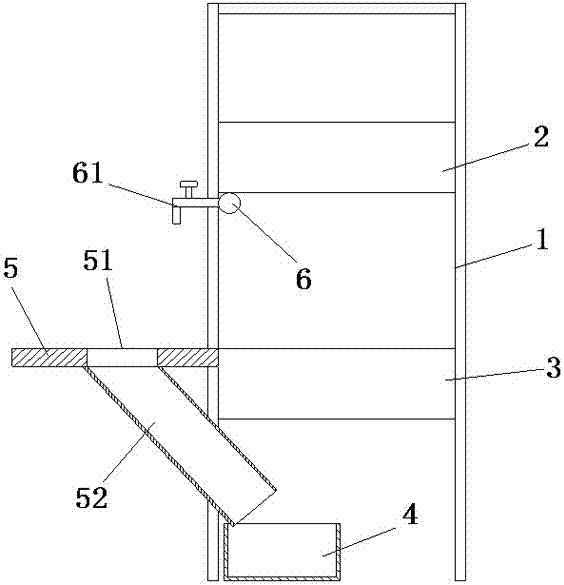

图2为本实用新型实施例的构造示意侧视图。

图3为本实用新型实施例的构造示意俯视图。

图中：1-机架，2-第一传送带，21-履带，22-驱动滚筒，23-从动滚筒，24-支撑滚筒，3-第二传送带，4-排污槽，5-操作平台，51-排污口，52-排污管，6-供水管，61-水龙头。

具体实施方式

实施例一：如图1~3所示，一种剥虾壳操作台，包括机架1，所述机架上从上至下依次设置有第一传送带2、第二传送带3和排污槽4，所述第二传送带旁侧设置有与传送带等长的操作平台5，所述操作平台上沿长度方向均布有若干个排污口51，所述排污口底部设置有通往排污槽的排污管52，所述排污槽沿传送带进料方向由高到低倾斜布置。

本实施例中，所述第一传送带下方设置有供水管6，所述供水管上连接有若干个出口位于排污口正上方的水龙头61。方便清洗虾仁。

本实施例中，所述第一传送带和第二传送带均包括履带21、通过电机驱动的驱动滚筒22、从动滚筒23和若干个支撑滚筒24。

本实施例中，所述排污槽高处设置有冲水管。

使用时，一人站在前部将待剥壳的虾用篮子装着放置在第二传送带上，每个排污口对应一个操作人员，操作人员将篮子取下进行剥壳，剥壳好的虾放入篮子内再放在第一传送带上传送走，再安排一人站在尾部将剥壳好的虾取走即可；操作人员将虾壳等杂物从排污口送入排污槽内，定期开启冲水管，将虾壳等冲走。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
