一种水杯的制作方法

本发明涉及水杯领域，具体地说是一种水杯。

背景技术：

水杯是日常生活中经常使用的生活器具，随着科技的不断发展，一些用电烧水的水杯逐渐融入人们的生活中，成为生活用具中重要组成部分。插电水杯需要插接供电后才能使用，然而传统的水杯插电座直接带电且导电片设置相对较外，这种导电片很容易被金属杆件接触，因此，当缺乏安全意识的人（如：幼小儿童）将金属杆件插入到插电座中时容易发生触电的事故，导致人员伤亡；另外，传统插电水杯供电连接时，仅仅是依靠插电头和插电座之间的摩擦力来实现插接状态时的锁定，但是这种锁定方式极其不稳定，在不小心碰到或者踢到插电头时，容易使插电头与插电座分离或者松动，从而造成插电水杯的意外断电，存在较大弊端，给使用者带来极大不便。

技术实现要素：

针对上述技术的不足，本发明提出了用电安全性高的一种水杯。

本发明的一种水杯，包括水杯，通过导线与所述水杯连接的插电头，以及与所述插电头配合连接的插电座，所述水杯左侧面固定设有把手，且顶部设有杯盖，所述插电头中设置有口部朝前的滑接槽，所述滑接槽中可滑接地安装有滑接条，所述滑接条上下端面均设置有齿接条，所述滑接槽上下端壁中对等设置有相通所述滑接槽的转接槽，所述插电头中还上下对等设置有通惯所述转接槽且口部朝左的安接孔，所述安接孔中可运转地安装有插轴，所述转接槽中安装有与所述插轴固定连接的齿接轮，所述齿接轮的外环探入所述滑接槽中与所述齿接条配合连接，所述安接孔的侧壁中设置有第一环体槽，所述第一环体槽中安装有扭接簧，所述扭接簧一端固定安装在所述第一环体槽中，另一端与所述插轴固定连接，所述插轴左端设置有外螺状纹；所述插电座中上下对等设置有口部朝右的插孔，所述插孔左端设置有滑接腔，所述滑接腔中滑接安装有滑接架，所述滑接架中设置有口部朝向所述插孔的中端槽，且所述中端槽中设置有与所述外螺状纹相配合的内螺状纹，所述滑接腔右端壁中设置有与市电路连接的插电孔，所述滑接架右端面固定安装有与所述插电孔相配合的插块，所述插孔中还安装有传电装置。

进一步的技术方案，所述传电装置包括设置在所述插孔内壁中的第二环体槽、外环固定安装在所述第二环体槽中轴承、固定安装在所述轴承内环中的转接环，所述转接环内壁上安装有上下对等设置的触头，所述触头探入所述插孔中，且所述触头与所述插块电路连接。

进一步的技术方案，所述滑接腔左端还设置有凹入槽，所述凹入槽中固定安装有与所述滑接架固定连接的第一弹力件。

进一步的技术方案，所述滑接槽左右端壁中对等设置有前后伸长的伸缩槽，所述伸缩槽中滑接安装有与所述滑接条固定连接的伸缩块，所述伸缩槽中固定安装有与所述伸缩块固定连接的第二弹力件。

进一步的技术方案，所述滑接条前端固定设置有拉环。

本发明的有益效果是：

由于本发明装置中的插电座在初始状态时，所述滑接架在所述第一弹力件的作用下向左滑动而所述滑接架的左端与所述滑接腔的左端壁贴合，所述插块不与所述插电孔配合，因此，可使所述触头不通电，当有人用金属杆插入到所述插孔中并与所述触头接触时不会使金属杆带电，因此，不会发生触电的事故，而且，所述滑接架在所述第一弹力件的作用下位于所述滑接腔左端，因此滑接架也不容易被向外拉出，可使插块与所述插电孔稳定脱开，大大增加了安全性；

在使用时，利用所述拉环将所述滑接条向内推动，所述滑接条克服所述第二弹力件向内滑动时，所述齿接条会驱动所述齿接轮发生转动，所述齿接轮可带动所述插轴克服所述扭接簧发生转动，而后将所述插轴插入到所述插孔中，当所述插电头左端面与所述插电座右端面贴合时，所述插轴的外螺状纹探入所述中端槽中与所述内螺状纹配合，此时松开所述滑接条，所述滑接条在所述第二弹力件的作用下会驱动所述滑接条向外滑动，在所述齿接条的作用下，所述滑接条向外滑动时可带动所述齿接轮逆向转动，而所述插轴在所述扭接簧的作用下会逆向转动，因此，所述外螺状纹可驱动所述滑接架相右滑动，并使所述插块插入到所述插电孔中，从而可使所述触头通电，而由于所述插轴插入到所述插孔中时可与所述触头相接触，从而所述触头可将电力传输至所述插电头，由此实现对对水杯的供电；

由于所述所述触头在所述插轴插入到所述插孔中时会夹紧所述插轴，而所述触头可跟随所述插轴发生转动，由此可确保插轴转动顺畅；

由于水杯在用电时，所述外螺状纹始终保持与所述内螺状纹的配合，因此，当不小心碰到所述插电头或者供电线缆时，不会造成所述插电头的松动和脱落，故可使水杯通电稳定。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

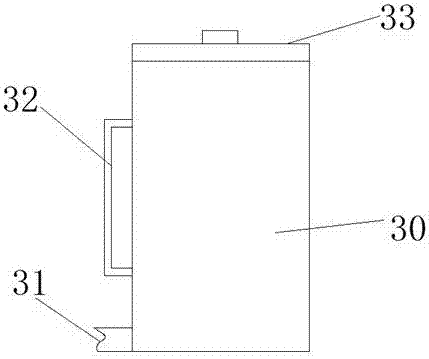

图1为本发明中水杯的结构示意图；

图2为本发明中插电头的结构示意图；

图3为本发明中插电座的结构示意图；

图4为图2中a-a方向的结构示意图；

图5为图2中b-b方向的结构示意图；

图6为本发明中插电头左端面与插电座右端面贴合时的结构示意图；

图7为本发明中水杯通电时的结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1至图7所示，本发明装置的一种水杯，包括水杯30，通过导线31与所述水杯30连接的插电头20，以及与所述插电头20配合连接的插电座10，所述水杯30左侧面固定设有把手32，且顶部设有杯盖33，所述插电头20中设置有口部朝前的滑接槽24，所述滑接槽24中可滑接地安装有滑接条28，所述滑接条上下端面均设置有齿接条，所述滑接槽24上下端壁中对等设置有相通所述滑接槽24的转接槽21，所述插电头20中还上下对等设置有通惯所述转接槽21且口部朝左的安接孔，所述安接孔中可运转地安装有插轴21，所述转接槽24中安装有与所述插轴21固定连接的齿接轮210，所述齿接轮210的外环探入所述滑接槽24中与所述齿接条配合连接，所述安接孔的侧壁中设置有第一环体槽22，所述第一环体槽22中安装有扭接簧220，所述扭接簧220一端固定安装在所述第一环体槽22中，另一端与所述插轴21固定连接，所述插轴21左端设置有外螺状纹211；所述插电座10中上下对等设置有口部朝右的插孔11，所述插孔11左端设置有滑接腔12，所述滑接腔12中滑接安装有滑接架18，所述滑接架18中设置有口部朝向所述插孔11的中端槽180，且所述中端槽180中设置有与所述外螺状纹211相配合的内螺状纹181，所述滑接腔12右端壁中设置有与市电路连接的插电孔14，所述滑接架18右端面固定安装有与所述插电孔14相配合的插块19，所述插孔11中还安装有传电装置。

有益地或示例性地，其中，所述传电装置包括设置在所述插孔11内壁中的第二环体槽、外环固定安装在所述第二环体槽中轴承15、固定安装在所述轴承15内环中的转接环16，所述转接环16内壁上安装有上下对等设置的触头17，所述触头17探入所述插孔11中，且所述触头17与所述插块19电路连接。

有益地或示例性地，其中，所述滑接腔12左端还设置有凹入槽13，所述凹入槽13中固定安装有与所述滑接架18固定连接的第一弹力件131，所述第一弹力件131用以拉动所述滑接架18向左滑动。

有益地或示例性地，其中，所述滑接槽24左右端壁中对等设置有前后伸长的伸缩槽23，所述伸缩槽23中滑接安装有与所述滑接条28固定连接的伸缩块281，所述伸缩槽23中固定安装有与所述伸缩块281固定连接的第二弹力件231，所述第二弹力件231用以将所述伸缩块281向外侧顶压而使所述滑接条28伸出所述插电头20。

有益地或示例性地，其中，所述滑接条28前端固定设置有拉环，从而方便对所述滑接条28的操作。

本发明装置中的插电头20在初始状态时，所述滑接条28在所述第二弹力件231的作用下伸出所述插电头20，而所述扭接簧220处于自然状态；

本发明装置中的插电座10在初始状态时，所述滑接架18在所述第一弹力件131的作用下向左滑动而所述滑接架18的左端与所述滑接腔12的左端壁贴合，所述插块19不与所述插电孔14配合。

需要使水杯30通电时，利用所述拉环288将所述滑接条28向内推动，所述滑接条28克服所述第二弹力件231向内滑动时，所述齿接条会驱动所述齿接轮210发生转动，所述齿接轮210可带动所述插轴21克服所述扭接簧220发生转动，而后将所述插轴21插入到所述插孔11中，当所述插电头20左端面与所述插电座10右端面贴合时，所述插轴21的外螺状纹211探入所述中端槽180中与所述内螺状纹181配合，此时松开所述滑接条28，所述滑接条28在所述第二弹力件231的作用下会驱动所述滑接条28向外滑动，在所述齿接条的作用下，所述滑接条28向外滑动时可带动所述齿接轮210逆向转动，而所述插轴21在所述齿接轮210的作用下会逆向转动，因此，所述外螺状纹211可驱动所述滑接架18向右滑动，并使所述插块19插入到所述插电孔14中，从而可使所述触头17通电，而由于所述插轴21插入到所述插孔11中时可与所述触头17相接触，从而所述触头17可将电力传输至所述插电头20，由此实现对对水杯的供电；

供电完成后，利用所述拉环288将所述滑接条28向内顶压，所述滑接条28克服所述第二弹力件231向内滑动时，所述齿接条会驱动所述齿接轮210发生转动，所述齿接轮210可带动所述插轴21克服所述扭接簧220发生转动，而所述插轴21转动时，所述外螺状纹211可驱动所述滑接架18向左滑动，从而使所述插块19脱离所述插电孔14，由此实现对水杯的断电，而当所述外螺状纹211脱离所述内螺状纹181时，可将所述插轴21向右拔出。

本发明的有益效果是：由于本发明装置中的插电座在初始状态时，所述滑接架在所述第一弹力件的作用下向左滑动而所述滑接架的左端与所述滑接腔的左端壁贴合，所述插块不与所述插电孔配合，因此，可使所述触头不通电，当有人用金属杆插入到所述插孔中并与所述触头接触时不会使金属杆带电，因此，不会发生触电的事故，而且，所述滑接架在所述第一弹力件的作用下位于所述滑接腔左端，因此滑接架也不容易被向外拉出，可使插块与所述插电孔稳定脱开，大大增加了安全性；

在使用时，利用所述拉环将所述滑接条向内推动，所述滑接条克服所述第二弹力件向内滑动时，所述齿接条会驱动所述齿接轮发生转动，所述齿接轮可带动所述插轴克服所述扭接簧发生转动，而后将所述插轴插入到所述插孔中，当所述插电头左端面与所述插电座右端面贴合时，所述插轴的外螺状纹探入所述中端槽中与所述内螺状纹配合，此时松开所述滑接条，所述滑接条在所述第二弹力件的作用下会驱动所述滑接条向外滑动，在所述齿接条的作用下，所述滑接条向外滑动时可带动所述齿接轮逆向转动，而所述插轴在所述扭接簧的作用下会逆向转动，因此，所述外螺状纹可驱动所述滑接架相右滑动，并使所述插块插入到所述插电孔中，从而可使所述触头通电，而由于所述插轴插入到所述插孔中时可与所述触头相接触，从而所述触头可将电力传输至所述插电头，由此实现对对水杯的供电；

由于所述所述触头在所述插轴插入到所述插孔中时会夹紧所述插轴，而所述触头可跟随所述插轴发生转动，由此可确保插轴转动顺畅；

由于水杯在用电时，所述外螺状纹始终保持与所述内螺状纹的配合，因此，当不小心碰到所述插电头或者供电线时，不会造成所述插电头的松动和脱落，故可使水杯通电稳定。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
