方便更换内胆的防脱落暖水瓶的制作方法

本发明属厨房用具隔热器皿暖水瓶技术领域，具体涉及一种方便更换内胆的防脱落暖水瓶。

背景技术：

目前，市场上在售暖水瓶壶胆与壶壳的连接部位均设于底端，弊端在于：承重部位通过螺扣方式和壶身底部独立于壶身的另外部分即壶底圈连接，当水壶放入有热水的接水池中时，水壶底端受热膨胀，原先的螺纹旋合部位很容易发生松动和脱落，致使壶胆掉落打碎，热水烫伤人体。为此，授权公告号为：cn202505093u的发明专利公开了一种具有“壶身与壶嘴螺纹连接，壶身与底座为一体”结构的防爆暖水瓶。虽然将壶胆与壶身壳体的连接部位设于了手提柄之上部位，使手提柄以下部位成为一个整体，避免了因水壶底圈膨胀脱落导致的壶胆打碎热水烫伤人体现象的发生，但是壶胆如何在壶身壳体内固定，以及如何方便日后壶胆从壶体内拆卸更换并未给出实质解决方案，故提出如下改进。

技术实现要素：

本发明解决的技术问题：提供一种方便更换内胆的防脱落暖水瓶，解决因水壶底圈膨胀脱落打碎壶胆烫伤人体的问题的同时，方便壶胆在壶体内的限位固定，并方便日后随时拆卸更换新的壶胆。

本发明采用的技术方案：方便更换内胆的防脱落暖水瓶，具有壶身壳体、提手、壶把、底座、壶嘴壳体、内胆和瓶塞，所述壶身壳体与底座为一体式结构，所述壶嘴壳体与壶身壳体通过套接并约束内胆的台阶式螺纹固定环过渡连接；所述台阶式螺纹固定环由一体成型的大直径壶身壳体外螺纹连接环ⅰ和小直径壶嘴壳体外螺纹连接环ⅱ下端固连内胆柔性支撑带组成；所述外螺纹连接环ⅰ与壶身壳体上端开口制有的壶身壳体内螺纹ⅰ旋合连接，所述外螺纹连接环ⅱ与壶嘴壳体下端制有的壶嘴壳体内螺纹ⅱ旋合连接，所述内胆柔性支撑带由经纬交织的柔性带体绕内胆胆体外部并纳入壶身壳体1设置；所述壶嘴壳体为圆锥形结构，其内同轴设有与台阶式螺纹固定环旋合连接后套接固定内胆胆肩部位的内胆瓶颈限位环以约束并固定内胆于壶身壳体内；所述提手和壶把设于壶身壳体的台阶式螺纹固定环下方，所述内胆的瓶口匹配瓶塞；所述壶底座部螺旋柱由上部向下装入，且顶端安装橡胶垫。

依据上述技术方案，作为一种实施例，所述内胆柔性支撑带用动物皮、帆布、塑料、硅胶其中的一种制成。

本发明与现有技术相比的优点：

1、本方案台阶式螺纹固定环的设置，台阶式螺纹固定环的上端外螺纹连接环ⅱ通过连接壶嘴壳体，通过壶嘴壳体内的内胆瓶颈限位环套于内胆颈部，将内胆配合内胆柔性支撑带的支撑限位约束并固定于壶身壳体内，然后将台阶式螺纹固定环连同内胆通过外螺纹连接环ⅰ与壶身壳体内螺纹ⅰ旋合与壶身壳体固连，台阶式螺纹固定环不仅将内胆与壶身的连接上移，而且台阶式螺纹固定环还实现了内胆日后的拆卸和更换，实现了内胆在内的约束和固定；

2、本方案台阶式螺纹固定环的外螺纹连接环ⅰ和外螺纹连接环ⅱ不仅为和壶嘴壳体的过渡连接件，而且为可与内胆拆离的可拆卸约束支撑件，较内胆与壶嘴壳体为一体式固定结构的设计，实现了内胆与壶嘴壳体和壶身壳体之间的可拆卸连接，并为内胆在壶身壳体内的放置提供了更为稳定的支撑和约束，随时方便当内胆不保温时更换新的内胆，以重复使用该保温暖水瓶壳体，不至废弃整个暖水瓶，实现了暖瓶壳体整体的可重复利用，更为环保；

3、本方案壶身壳体和壶底为一体式结构，较壶身壳体和壶底为分体式结构有效避免了因水壶底圈膨胀脱落打碎壶胆烫伤人体问题的发生，更为安全；

4、本方案提手和壶把设于台阶式螺纹固定环下方，较水壶底部设置底座螺纹圈设计水壶在提行过程中安全性更高；

5、本方案内胆柔性支撑带配合台阶式螺纹固定环，结合内胆瓶颈限位环从上至下至四周全方位约束支撑内胆，内胆在壶身壳体内的稳定性更有保证。

6、本方案壶底座螺旋柱体通过旋转可以实现高度的调节，可以配合壶嘴把壶胆固定在壶壳内。

7、在底座上安装垂直螺旋柱，螺旋柱顶端安装硅胶或橡胶薄片。

附图说明

图1为本发明结构示意图；

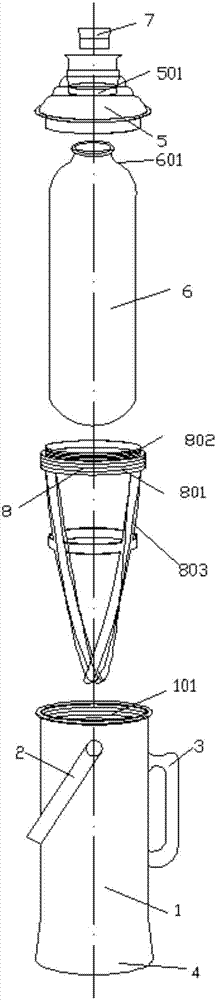

图2为本发明的爆炸分解图；

图3为图2的组合图；

图4为本发明内胆与台阶式螺纹固定环的组合图；

图5为本发明组合后的主视图。

具体实施方式

下面结合附图1-5描述本发明的实施例。

以下的实施例便于更好地理解本发明，但并不限定本发明。下述实施例中所用的部件，如无特殊说明，均为市售。

方便更换内胆的防脱落暖水瓶，具有壶身壳体1、提手2、壶把3、底座4、壶嘴壳体5、内胆6和瓶塞7，为避免壶底脱落导致的烫伤现象的发生，所述壶身壳体1与底座4为一体式结构，为实现壶身壳体1、内胆6、壶嘴壳体5之间的可拆卸安装结构，方便日后更换内胆，重复利用旧的壶身壳体1和壶嘴壳体5，所述壶嘴壳体5与壶身壳体1通过套接并约束内胆6的台阶式螺纹固定环8过渡连接；所述台阶式螺纹固定环8由一体成型的大直径壶身壳体外螺纹连接环ⅰ801和小直径壶嘴壳体外螺纹连接环ⅱ802下端固连内胆柔性支撑带803组成；所述外螺纹连接环ⅰ801与壶身壳体1上端开口制有的壶身壳体内螺纹ⅰ101旋合连接，所述外螺纹连接环ⅱ802与壶嘴壳体5下端制有的壶嘴壳体内螺纹ⅱ502旋合连接，所述内胆柔性支撑带803由经纬交织的柔性带体绕内胆6胆体外部并纳入壶身壳体1设置；为实现内胆6放置于壶体内不发生晃动，所述壶嘴壳体5为圆锥形结构，其内同轴设有与台阶式螺纹固定环8旋合连接后固定套接内胆6胆肩部位601的内胆瓶颈限位环501以约束并固定内胆6于壶身壳体1内；所述提手2和壶把3设于壶身壳体1的台阶式螺纹固定环8下方，所述内胆6的瓶口匹配瓶塞7。

依据上述技术方案，作为一种实施例，所述内胆柔性支撑带803用动物皮、帆布、塑料、硅胶其中的一种制成。

可见，本方案台阶式螺纹固定环8的设置，台阶式螺纹固定环8的上端外螺纹连接环ⅱ802通过连接壶嘴壳体5，通过壶嘴壳体5内的内胆瓶颈限位环501套于内胆6颈部，将内胆6配合内胆柔性支撑带803的支撑限位约束并固定于壶身壳体1内，然后将台阶式螺纹固定环8连同内胆6通过外螺纹连接环ⅰ801与壶身壳体内螺纹ⅰ101旋合与壶身壳体1固连，台阶式螺纹固定环不仅将内胆与壶身的连接上移，而且台阶式螺纹固定环8还实现了内胆6日后的拆卸和更换，实现了内胆6在1内的约束和固定；台阶式螺纹固定环8的外螺纹连接环ⅰ801和外螺纹连接环ⅱ802不仅为1和壶嘴壳体5的过渡连接件，而且为可与内胆6拆离的可拆卸约束支撑件，较内胆6与壶嘴壳体5为一体式固定结构的设计，实现了内胆6与壶嘴壳体5和壶身壳体1之间的可拆卸连接，并为内胆6在壶身壳体1内的放置提供了更为稳定的支撑和约束，随时方便当内胆6不保温时更换新的内胆6，以重复使用该保温暖水瓶壳体，不至废弃整个暖水瓶，实现了暖瓶壳体整体的可重复利用，更为环保；本方案壶身壳体1和壶底4为一体式结构，较壶身壳体1和壶底4为分体式结构有效避免了因水壶底圈膨胀脱落打碎壶胆烫伤人体问题的发生，更为安全；本方案提手2和壶把3设于台阶式螺纹固定环下方，较水壶底部设置底座螺纹圈设计水壶在提行过程中安全性更高；本方案内胆柔性支撑带配合台阶式螺纹固定环，结合内胆瓶颈限位环从上至下至四周全方位约束支撑内胆，内胆在壶身壳体内的稳定性有保证；本方案壶底部螺旋柱配合壶嘴形成上下压力把壶胆固定在壶壳内。

综上所述，本发明具有方便拆卸、防爆防脱落，方便随时更换新的壶胆，壶身壳体可重复利用的特性。

上述实施例，只是本发明的较佳实施例，并非用来限制本发明实施范围，故凡以本发明权利要求所述内容所做的等效变化，均应包括在本发明权利要求范围之内。
