多功能卷帘窗的制作方法

本实用新型涉及门窗技术领域，具体地说涉及一种多功能卷帘窗。

背景技术：

随着人们的生活水平日益提高，人们对家居环境的要求也更加精益求精，不但要求各种家居生活用品外观精美，还要求其具有较好的安全性、可靠性和耐用性。目前，各式各样精美的卷帘窗正渐渐成为人们的钟爱。

现有的卷帘窗一般由驱动装置、导轨以及数块依次相连的帘片组成，帘片通过两端的端卡卡设于导轨内，数块帘片间通过挂钩和锁槽的配合紧密连接。且为了满足关闭窗户后的通风透气透光效果，通常还在帘片上开设有通孔。如中国专利公告号为“CN201460671U”的现有技术在2010年5月12日公开了一种单层帘片，其技术方案为：包括帘片本体，所述帘片本体由面板和设于面板两侧的挂钩构成，所述帘片本体的面板上均匀开设有呈蜂窝状布置的通孔。该结构的帘片具有结构简单和通风透气效果好的优点。但在实际使用过程中，该专利存在着如下缺陷：一、由于帘片本体上开设了通孔，导致帘片本体的刚性强度降低，特别是对于较大体积的卷帘窗来说，在大风或其它外力作用下，帘片容易出现变形。同时，由于帘片本体的刚性强度降低，还导致其防盗效果较差。二、卷帘窗关闭后，由于通孔的原因，导致其隔音保温效果较差。

技术实现要素：

本实用新型的目的在于解决现有技术中存在的上述问题，提供多功能卷帘窗，本实用新型能在保证通风透气的前提下，全方位提高卷帘窗的防盗、防蚊虫、遮光和隔音保温效果等，具有功能更多和实用性更强等优点。

为实现上述目的，本实用新型采用的技术方案如下：

多功能卷帘窗，包括多个相互连接的帘片组件，其特征在于：所述帘片组件包括主帘片、上挂钩和下挂件，所述上挂钩活动连接在主帘片的上部，所述主帘片内开设有容纳槽，所述下挂件上设有通孔和与上挂钩相适配的下挂钩，所述下挂件通过容纳槽活动连接在主帘片的下部。

所述下挂件包括辅帘片和下挂钩，所述通孔开设在辅帘片上，所述下挂钩与辅帘片固定连接，所述辅帘片通过容纳槽活动连接在主帘片的下部。

所述辅帘片的上部通过挂钩挂设于容纳槽的下部，所述下挂钩一体成型在辅帘片的下部。

所述容纳槽的深度大于辅帘片的宽度。

所述通孔的数量为多个，多个通孔均匀设置在下挂件上。

所述通孔的直径为2.0mm。

采用本实用新型的优点在于：

一、本实用新型将下挂件通过容纳槽活动连接在主帘片下部的结构，使得下挂件可根据实际需要收纳在容纳槽中，通过该结构，使得本实用新型具有防盗、防蚊、遮阳、隔音、保温、防雾霾和通风透气等多种功能。具体为：一是完全关闭卷帘窗后，下挂件完全收纳在容纳槽中，即通孔也位于容纳槽中，此时不仅能够防止帘片组件被上撬，还能够有效降低外界噪音和雾霾对室内的影响，同时还能够对室内起保温作用。二是半开卷帘窗后，下挂件位于容纳槽外，即通孔也位于容纳槽外，此时不仅具有通风透气功能，还能够起防蚊的作用。另外，由于主帘片上无通孔，因此还提高了整个卷帘窗关闭后的刚性强度，进而有利于提高安全使用性和使用寿命。

二、本实用新型采用带通孔的辅帘片与带容纳槽的主帘片配合，既保证了卷帘窗的整体强度，又实现了防盗、防蚊、遮阳、隔音、保温、防雾霾和通风透气等多种功能，满足了不同人们的需要。

三、本实用新型中容纳槽的深度大于辅帘片宽度的结构，使得卷帘窗完全关闭后的各帘片组件之间能够紧密结合，有效提高卷帘窗的稳固性和紧密性。

四、本实用新型中帘片组件在受到外力作用时，帘片组件之间相互受力变形，能够阻止帘片上行，最终达到任意位置防上推的功能，以实现极强的防盗功能。

附图说明

图1为本实用新型的主视结构示意图；

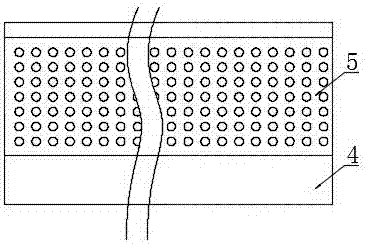

图2为本实用新型中下挂件的左视结构示意；

图中标号为：1、主帘片，2、上挂钩，3、容纳槽，4、下挂钩，5、辅帘片。

具体实施方式

多功能卷帘窗，包括多个相互连接的帘片组件，所述帘片组件包括主帘片1、上挂钩2和下挂件，所述上挂钩2活动连接在主帘片1的上部，所述主帘片1内开设有容纳槽3，所述下挂件上设有通孔和与上挂钩2相适配的下挂钩4，所述下挂件通过容纳槽3活动连接在主帘片1的下部。

本实用新型中，所述主帘片1的上部一体成型有挂钩，所述上挂钩2活动连接在主帘片1的挂钩上。所述主帘片1内开设有容纳槽3，所述容纳槽3下部的一侧向上折弯同样形成挂钩，所述下挂件通过该挂钩与容纳槽3活动连接。

进一步的，所述下挂件包括辅帘片5和下挂钩4，所述通孔的数量为多个，每个通孔的直径为2mm，多个通孔均匀开设在辅帘片5上，所述下挂钩4与辅帘片5固定连接，所述辅帘片5通过容纳槽3活动连接在主帘片1的下部，且所述容纳槽3的深度大于辅帘片5的宽度。

更进一步的，所述辅帘片5的上部向下折弯形成挂钩，所述辅帘片5通过该挂钩挂设于容纳槽3下部的挂钩上，所述下挂钩4一体成型在辅帘片5的下部。

本实用新型中，由于下挂件上设有与上挂钩2相适配的下挂钩4，因此，多个帘片组件之间的连接关系为：上一帘片组件的下挂钩4与下一帘片组件的上挂钩2相连接。

本实用新型还包括导轨和驱动装置等，安装时，先完成单个帘片组件的安装，具体为：先将上挂钩2和下挂件从主帘片1的端部插入主帘片1，再在主帘片1的两端用端卡封堵，防止上挂钩2和下挂件脱落，完成单个帘片组件的安装。然后，通过帘片组件的上挂钩2和下挂钩4将多个帘片组件相互连接，连接完成后，将帘片组件安装到导轨内，并与驱动装置连接即可。

本实用新型中的帘片组件均采用高强度铝合金挤压而成，帘片体型小巧，强度高，可以起到防护栏作用。帘片组件以高透光率进行设计，均布透气孔媲美纱窗，可选择全开/半开/全闭，可根据需求打开卷帘窗，相当于窗帘功用，具有多种功能。本实用新型为新一代多功能产品，可以取代防护栏、纱窗及窗帘，高效三合一。

本实用新型包括全开、半开和全关三种状态，其中，全关状态为：卷帘窗全关后，下挂件收纳在容纳槽3中，此时通孔也位于容纳槽3中，全关状态的卷帘窗不仅能够防止帘片组件被上撬，还能够有效降低外界噪音和雾霾对室内的影响，同时还能够对室内起保温作用。半开状态为：下挂件位于容纳槽3外，此时通孔也位于容纳槽3外，半开状态的卷帘窗不仅具有通风透气功能，还能够起防蚊、遮阳和防雾霾的作用。
