一种多联快速拼接资料架的制作方法

本实用新型涉及文具办公用品领域，具体涉及一种多联快速拼接资料架。

背景技术：

日常办公中常需要进行文档资料归集，常用文件架进行资料分组归集，对于大量地，且需要排序的文件归集，需要使用更多排位、更大容量的文件架归档，以避免资料的散乱；此外，目前的文件架大多采用四片以上的插接件进行装合，并通过插槽滑动插合，使卡扣卡接滑条的方式进行组装，结构相对稳固，但在拼装过程中较为不便，需要耗费一定时间。

技术实现要素：

本实用新型的目的在于提供一种多联快速拼接资料架，单体通过左右架板和中间支撑板插接组合，形成稳固的单体结构；另可通过多个单体快速组合，形成结构稳固的多联文件架。

为实现上述目的，本实用新型采用以下技术手段加以实施：

一种多联快速拼接资料架，包括左架板、右架板，其特征在于，还包括聚丙烯制成的中间支撑板，所述的中间支撑板通过折合纹折合形成前挡板、底板、后挡板，所述的左架板、右架板内侧面与外侧面的前边沿、底沿、后边沿均设置有夹合槽，前边沿、底沿、后边沿夹合槽内的卡接口/卡接块与前挡板、底板、后挡板上配对的卡接块/卡接口对应插合。

上述技术方案中，所述的卡接口与卡接孔呈纵条状，卡接口的孔位高度大于卡接块的块高度，卡接口的孔位长度大于卡接块的块长度的误差不大于0.3mm。

进一步的，中间支撑板与左、右架板插接状态时，各卡接口与卡接块的高度差相同，且任意两组卡接口和卡接块之间的插合位置均相同。

更进一步的，所述的卡接口的孔位高度为卡接块块长度的1.5~2.5倍。

上述技术方案中，所述的前挡板的高度不超过后挡板高度的一半。

进一步的，所述的左、右架板均呈梯形。

上述技术方案中，所述的夹合槽的宽度为3-10mm。

上述技术方案中，所述的中间支撑板材质为聚丙烯，厚度为1-3mm。

上述技术方案中，所述的夹合槽的内夹条上设置有若干分隔缺口，且夹合槽上的卡接口/卡接块至少有一对沿各内夹条段中央对称分布。

作为一种有效的设置方式，还设置有左边板、右边板，所述的左边板、右边板对应仅右侧、左侧单侧设置有夹合槽。

本实用新型至少具有以下有益之处：

1.本文件架最少仅通过左架板、右架板、中间支撑板三片插接而成，结构简单，且组合方便；并且通过多个左/右架板和中间支撑板逐次插接的方式，理论上可进行无限延伸，适合于大量的，且需要准确次序归集文档的安放；

2.采用聚丙烯作为中间支撑板的材料，其韧度合理，在拼接多个文件架安放位后，可进行整体的提拉，且能保持结构的稳固，适合大批量且需要保持规整状态的文件的转移；

3.采用纵条状且带有一定宽度偏移误差的卡接块、卡接口，在安装时能够更便捷地插入，提高安装速度；另设置夹合槽的内夹条上设置有若干分隔缺口，对于文件架左、右架板的整体刚度具有一定的形变空间，在整体提拉转移时，可避免刚度过高导致整体散架，可拼接更多文件架安放位；另设置夹合槽上的卡接口/卡接块至少有一对沿各内夹条段中央对称分布时，可提高夹合槽对中间支撑板夹合的稳固性。

附图说明

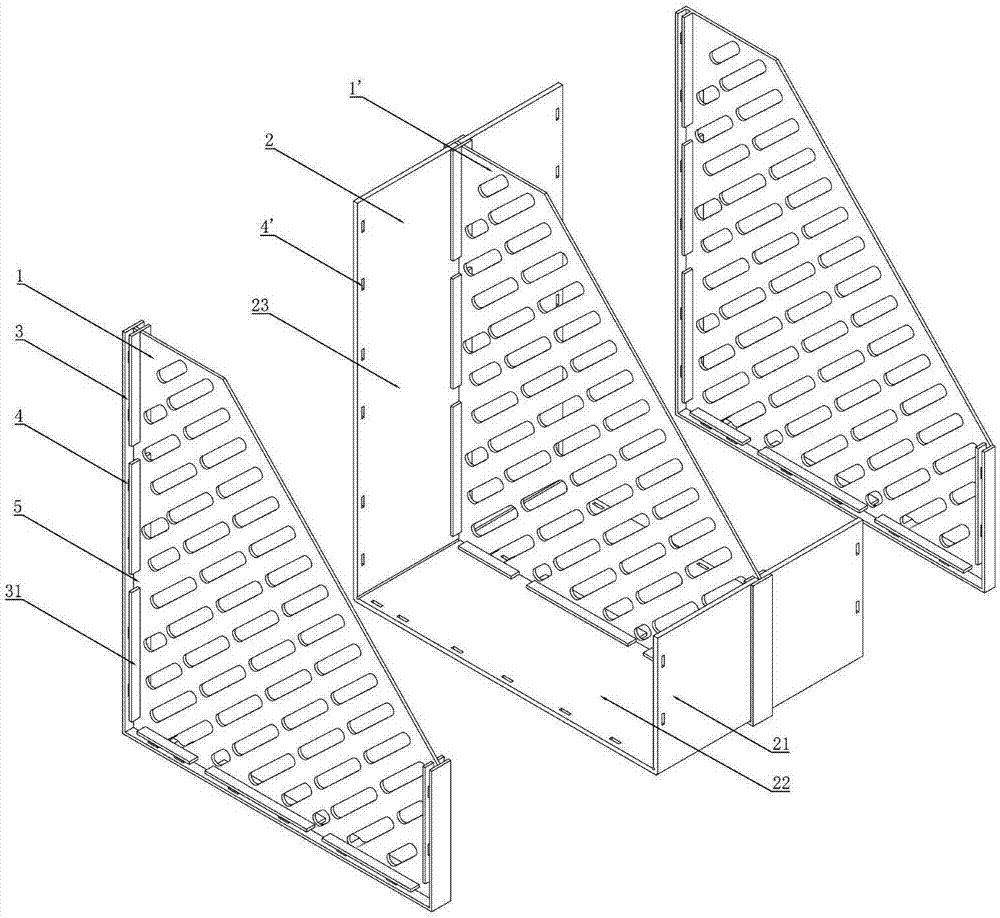

图1是本实用新型的示意图；

图2是本实用新型的左架板的示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更容易被理解，以下结合实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

实施例

一种多联快速拼接资料架，包括由聚氯乙烯制成的，呈梯形的左架板1、右架板1'，以及由聚丙烯制成的，厚度为1-3mm的中间支撑板2，所述的中间支撑板2通过折合纹折合形成前挡板21、底板22、后挡板23，前挡板21的高度不超过后挡板23高度的一半；所述的左架板1、右架板1'内侧面与外侧面的前边沿、底沿、后边沿均设置有宽度为3mm的夹合槽3，如图1，将中间支撑板2折合后，沿夹合槽3槽位插入，使夹合槽3夹合中间支撑板2，且中间支撑板2上的各卡接口4'、左、右架板(1,1’)夹合槽3内的卡接块4依次对应相互卡接，使中间支撑板2的前挡板21、底板22、后挡板23对应与左架板1、右架板1'的前边沿、底沿、后边沿位置对应排布；

如图1，前边沿、底沿、后边沿设置有呈纵条状的卡接块4，与前挡板21、底板22、后挡板23上配对的纵条状的卡接口4'对应插合；且各卡接口4'的孔位高度大于卡接块4的块高度，卡接口4'的孔位长度大于卡接块4的块长度的误差不大于0.3mm；在中间支撑板2与左、右架板1'插接状态时，由于任意两组卡接口4'和卡接块4之间的插合的相对位置均排布相同，使得插接后各卡接口4'与卡接块4的高度差相同，在插接过程中，中间支撑板2的卡接口4'能沿卡接块4进行一定程度的滑动，相对于无误差对接的卡接口4'和卡接块4，安装动作有一定的缓和空间，便于拼接；优选的，设置卡接口4'的孔位高度为卡接块4块长度的1.5~2.5倍，在此误差范围下，拼接动作相对更为畅顺。

为进一步提高拼接后的可提拉性，需要文件架左、右架板1'的整体刚度具有一定的形变空间，如图2，在夹合槽3的内夹条上设置有若干分隔缺口5，且夹合槽3上有一对沿各内夹条段31中央对称分布的卡接块4，两卡接块4卡接一卡接口；由于分隔缺口5的设置，可使在本快速拼接文件架拼接形成多个文件架安放位时，可整体提拉转移，并避免刚度过高导致整体散架，沿各内夹条段31中央对称分布对称设置的卡接块4在卡合卡接口4'后，结构更加稳固。

作为一种优选的设置方案，还设置有左边板、右边板，所述的左边板、右边板对应仅右侧、左侧单侧设置有夹合槽3，以图1右侧的右边板为例，其可作为本文件架的最右侧的架板插接使用，在文件架整体提拉时，可避免突出的夹合槽3顶压搬运者手部，且整体更为美观。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
