折叠家具的定位组件及折叠家具的制作方法

本实用新型涉及家具的技术领域，尤其是涉及一种折叠家具的定位组件及折叠家具。

背景技术：

家具按照功能分类分为办公家具、户外家具、客厅家具、卧室家具、餐厅家具和卫浴家具，人们常用的家具主要有桌子、椅子、床、鞋架和书架，使用家具不但为人们的起居生活提供了很多的方便，并且家具还具有收纳功能，为人们的室内整洁也提供了很多的便利，在日常使用的过程中，根据家具的材质不同，需要对不同材质的家具进行定期保养，以使家具的外观能够保持整洁，结实耐用。

人们常用的家具是床，现有的床主要包括床板和床腿，床腿为四个，四个床腿分别连接在床板的下端面，人们躺在床板上，可以进行休息，这种床无论是在使用的时候还是不使用的时候，床体都会保持打开的状态，以使床体的使用稳定，但是床体保持打开状态，需要占据一定的空间存放，这时，就会使人们的生活区域减小，使用起来很不方便。

针对上述问题，人们改造一种折叠床，折叠床主要包括支架、床板和床腿，使用时，可以将折叠床展开，便于使用者休息，休息完毕后，可以将折叠床折叠起来存放，节省了很多的存放空间，并且使用起来更加的方便。现有的折叠床在使用的过程中，折叠床展开后，使用者可以平躺在床体上，由于支架对床板的支撑力不均匀，使床板的平整性差，使用者躺在床体上，就会感觉不稳定，从而降低了使用者的休息质量；并且支架的稳定性差，长时间使用后，支架容易出现松动，存在安全隐患；在对支架进行展开的过程中，支架展开的面积过大，支架的支撑力效果差。

技术实现要素：

本实用新型的目的在于提供一种折叠家具的定位组件，以解决现有技术中存在的，折叠床的支架连接结构不稳定，支撑件定位不准确，支架支撑效果差的技术问题。

本实用新型还提供一种折叠家具，以解决现有技术中，折叠家具的使用效果差，使用过程中存在安全隐患的技术问题。

本实用新型提供的一种折叠家具的定位组件，包括第一支撑架、第二支撑架、第一连接部、第二连接部、连接件和定位件；

所述第一支撑架的一端与所述第一连接部的一端连接，所述第二支撑架的一端与所述第二连接部的一端连接，所述第一连接部的另一端连接在所述第二连接部的另一端内；所述第一连接部的另一端与所述第二连接部的另一端通过所述连接件连接，所述连接件对所述第一连接部和所述第二连接部的连接位置进行固定；所述第一连接部的另一端与所述第二连接部的另一端通过所述定位件连接，使所述第一支撑架的另一端能够相对于所述第二支撑架的另一端旋转，所述定位件对所述第一支撑架和所述第二支撑架的旋转位置进行定位。

进一步的，所述定位件包括定位杆和弹性件；

所述定位杆的一端连接在所述第二连接部上，所述定位杆穿过所述第二连接部和第一连接部，使所述定位杆的另一端连接在所述第一连接部上，所述定位杆的另一端设置在所述第一连接部和所述第二连接部之间；所述弹性件套设在所述定位杆上。

进一步的，所述第一连接部包括第一连接面、第二连接面和第一支撑面，所述第一连接面和所述第二连接面通过所述第一支撑面连接，使所述第一连接面和所述第二连接面相对设置；

所述第二连接部包括第三连接面、第四连接面和第二支撑面，所述第三连接面和所述第四连接面通过所述第二支撑面连接，使所述第三连接面和所述第四连接面相对设置；

所述第三连接面上设有弧形槽，所述第一连接面和所述第二连接面相对的位置分别设有第一连接孔；所述定位杆的一端连接在所述弧形槽内，所述定位杆穿过所述弧形槽和两个第一连接孔，使所述定位杆的另一端连接在所述第二连接面上，在所述定位杆上套设所述弹性件。

进一步的，所述定位杆的一端设有限位座，所述限位座卡接在所述弧形槽上；所述弹性件套设在所述定位杆上，并设置在所述定位杆的另一端。

进一步的，所述定位杆包括依次连接的第一连接段、第二连接段和第三连接段；

所述弹性件套接在所述第一连接段上，所述第一连接段与所述第二连接段的一端连接，所述第二连接段的另一端与所述第三连接段的一端连接，所述第三连接段与所述弧形槽卡合连接，所述第三连接段的另一端连接所述限位座。

进一步的，所述第二连接段上设有凹陷槽，所述凹陷槽内连接弹性卡接件，所述弹性卡接件对所述第一连接段上套接的弹性件的位置进行限定。

进一步的，所述弧形槽包括弧形部和定位部；

所述弧形部与所述定位部相连通，所述第三连接段连接在所述弧形部内，所述第三连接段能够沿着所述弧形部滑动，滑动至所述定位部内进行定位。

进一步的，所述第一连接部与所述第一支撑架之间通过第一固定件连接，所述第二连接部与所述第二支撑架之间通过第二固定件连接。

进一步的，所述第一连接部为U型，所述第二连接部为U型。

本实用新型还提供一种折叠家具，所述折叠家具为折叠桌子、折叠椅子、折叠床，包括多个支撑架和所述的折叠家具的定位组件；

多个所述支撑架之间分别通过所述折叠家具的定位组件连接。

本实用新型提供的一种折叠家具的定位组件，所述第一支撑架的上端连接所述第一连接部的下端，所述第二支撑架的上端连接所述第二连接部的下端，所述第一连接部的上端连接在所述第二连接部的上端内，以使两个连接部将两个支撑架的上端连接；所述第一连接部的上端与所述第二连接部的上端通过所述连接件连接，以使所述第一连接部与所述第二连接部之间固定连接；所述第一连接部的上端和所述第二连接部的上端之间还通过所述定位件连接，所述第一支撑架的下端相对于所述第二支撑架的下端旋转到一定的角度时，所述定位件对所述第一支撑架和所述第二支撑架的旋转位置进行固定，以对两个支撑架的旋转角度进行限定，使两个支撑架的连接位置稳定，整个折叠家具的稳定性好。本实用新型的连接结构简单，定位方式准确，使整个家具使用时的稳定性好。

本实用新型还提供一种折叠家具，所述的折叠家具可以为折叠桌子、折叠椅子、折叠床等任意一种，所述折叠家具包括多个支撑架，多个支撑架之间通过上述的折叠家具的定位组件依次连接，使各个支撑架之间的结构连接的更加稳定。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

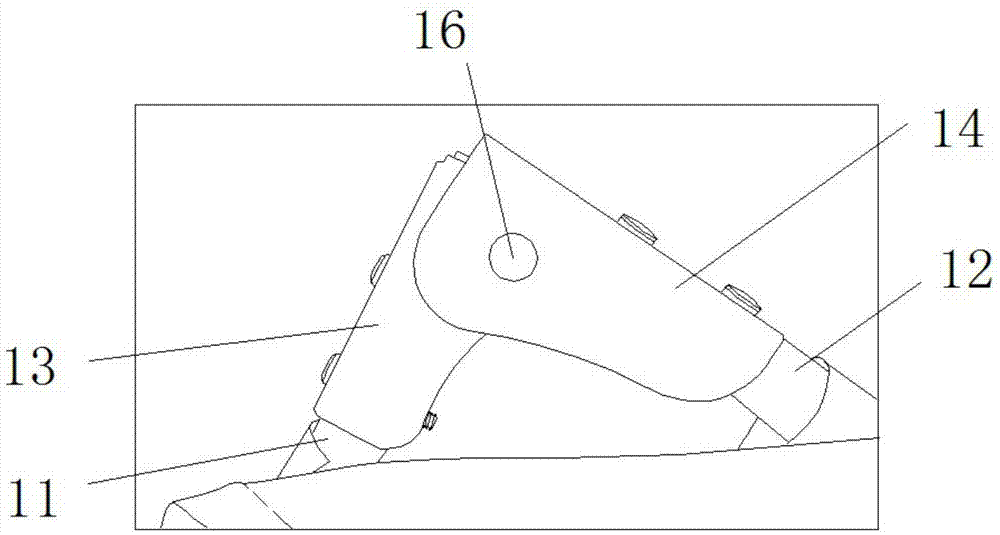

图1为本实用新型实施例提供的一侧面连接结构示意图；

图2为本实用新型实施例提供的另一侧面连接结构示意图；

图3为本实用新型实施例提供的折叠状态的结构示意图；

图4为本实用新型实施例提供的展开状态的结构示意图；

图5为本实用新型实施例提供的两个连接部内部一侧连接示意图；

图6为本实用新型实施例提供的两个连接部内部另一侧连接示意；

图7为本实用新型实施例提供的弹性卡接件的示意图。

图标：11－第一支撑架；12－第二支撑架；13－第一连接部；14－第二连接部；15－连接件；16－定位件；131－第一连接面；132－第二连接面；133－第一支撑面；141－第三连接面；142－第四连接面；143－第二支撑面；144－弧形槽；161－定位杆；162－弹性件；163－限位座；164－弹性卡接件。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

图1为本实用新型实施例提供的一侧面连接结构示意图；图2为本实用新型实施例提供的另一侧面连接结构示意图；图3为本实用新型实施例提供的折叠状态的结构示意图；图4为本实用新型实施例提供的展开状态的结构示意图；图5为本实用新型实施例提供的两个连接部内部一侧连接示意图；图6为本实用新型实施例提供的两个连接部内部另一侧连接示意；图7为本实用新型实施例提供的弹性卡接件的示意图。

如图1～7所示，本实用新型提供的一种折叠家具的定位组件，包括第一支撑架11、第二支撑架12、第一连接部13、第二连接部14、连接件15和定位件16；

所述第一支撑架11的一端与所述第一连接部13的一端连接，所述第二支撑架12的一端与所述第二连接部14的一端连接，所述第一连接部13的另一端连接在所述第二连接部14的另一端内；所述第一连接部13的另一端与所述第二连接部14的另一端通过所述连接件15连接，所述连接件15对所述第一连接部13和所述第二连接部14的连接位置进行固定；所述第一连接部13的另一端与所述第二连接部14的另一端通过所述定位件16连接，使所述第一支撑架11的另一端能够相对于所述第二支撑架12的另一端旋转，所述定位件16对所述第一支撑架11和所述第二支撑架12的旋转位置进行定位。

所述第一支撑架11的上端与所述第一连接部13的下端固定连接，可以采用螺栓连接，所述第二支撑架12的上端与所述第二连接部14的下端固定连接，可以采用螺栓连接，所述第一连接部13的上端卡合连接在所述第二连接部14的上端的卡槽内，使两个支撑架的上端通过两个连接部固定连接；所述连接件15的内侧一端与所述第一连接部13的上端固定连接，所述连接件15的外侧一端与所述第二连接部14的上端固定连接，使所述连接件15设置在所述第一连接部13和所述第二连接部14之间，并对所述第一连接部13和所述第二连接部14的连接位置进行固定；所述第一连接部13的上端还与所述定位件16的一端连接，所述第二连接部14的上端与所述定位件16的另一端连接，所述第一支撑架11的下端相对于所述第二支撑架12的下端旋转时，所述定位件16对两个支撑架的旋转位置进行固定，以使所述定位件16对所述第一支撑架11和所述第二支撑架12在旋转过程中的不同旋转位置进行定位，使两个支撑架的相对位置固定，从而使整个折叠家具的折叠位置稳定。

进一步的，所述定位件16包括定位杆161和弹性件162；

所述定位杆161的一端连接在所述第二连接部14上，所述定位杆161穿过所述第二连接部14和第一连接部13，使所述定位杆161的另一端连接在所述第一连接部13上，所述定位杆161的另一端设置在所述第一连接部13和所述第二连接部14之间；所述弹性件162套设在所述定位杆161上。

所述定位杆161可以为销杆，所述销杆依次穿过外部的第二连接部14和内侧的第一连接部13，使所述销杆的内侧一端连接在所述第一连接部13的外侧面，所述销杆的内侧一端设置在所述第一连接部13的外侧面和所述第二连接部14的内侧面之间，所述销杆的外侧一端设置在所述第二连接部14的外侧面，使所述销杆将所述第一连接部13和所述第二连接部14连接；在所述销杆上套接有弹性件162，所述弹性件为弹簧。

进一步的，所述第一连接部13包括第一连接面131、第二连接面132和第一支撑面133，所述第一连接面131和所述第二连接面132通过所述第一支撑面133连接，使所述第一连接面131和所述第二连接面132相对设置；所述第一连接面131、第二连接面132和第一支撑面133之间围成一个腔室，所述第一支撑架11的上端安装在所述腔室内进行固定。

所述第二连接部14包括第三连接面141、第四连接面142和第二支撑面143，所述第三连接面141和所述第四连接面142通过所述第二支撑面143连接，使所述第三连接面141和所述第四连接面142相对设置；所述第三连接面141、第四连接面142和第二支撑面143围成一个腔室，所述第二支撑架12的上端安装在所述腔室内进行固定。

所述第三连接面141上设有弧形槽144，所述第一连接面131和所述第二连接面132相对的位置分别设有第一连接孔；所述定位杆161的一端连接在所述弧形槽144内，所述定位杆161穿过所述弧形槽144和两个第一连接孔，使所述定位杆161的另一端连接在所述第二连接面132上，在所述定位杆161上套设所述弹性件162，所述弹性件162为弹簧，所述弹簧的两端分别与所述第一连接面131和所述第二连接面132抵接固定。

进一步的，所述定位杆161的一端设有限位座163，所述限位座163卡接在所述弧形槽144上；所述弹性件162套设在所述定位杆161上，并设置在所述定位杆161的另一端。

所述销杆的外侧一端设有限位座163，所述限位座163为圆柱形，也可以为多棱柱形，所述销轴卡接在所述弧形槽144时，所述限位座163卡接在所述第三连接面141的外侧面；所述弹簧套设在所述销杆上，并设置在所述销杆的另一端。

进一步的，所述定位杆161包括依次连接的第一连接段、第二连接段和第三连接段；

所述弹性件162套接在所述第一连接段上，所述第一连接段与所述第二连接段的一端连接，所述第二连接段的另一端与所述第三连接段的一端连接，所述第三连接段与所述弧形槽144卡合连接，所述第三连接段的另一端连接所述限位座163。

所述定位件161采用销杆，所述销杆的直径分为三段，包括自一端向限位座163一端依次连接的第一连接段、第二连接段和第三连接段，所述第一连接段的直径小于所述第二连接段的直径，所述第二连接段的直径大于所述第三连接段的直径，第一连接段的直径大于第三连接段的直径，所述弹性件162为弹簧，所述弹簧套接在所述第一连接段上，所述第三连接段卡接在所述弧形槽144内，使所述第三连接段另一端连接的限位座163卡接在所述第三连接面141的外侧面。

进一步的，所述第二连接段上设有凹陷槽，所述凹陷槽内连接弹性卡接件164，所述弹性卡接件164对所述第一连接段上套接的弹性件162的位置进行限定。

在所述第二连接段上靠近弹簧的一端设有凹陷槽，所述凹陷槽为圆形，在所述凹陷槽内连接弹性卡接件164，以使所述弹性卡接件164对所述弹簧的内侧一端进行抵接，所述弹性卡接件164采用卡簧，所述卡簧对所述弹簧的内侧一端的位置进行限定。

进一步的，所述弧形槽144包括弧形部和定位部；

所述弧形部与所述定位部相连通，所述第三连接段连接在所述弧形部内，所述第三连接段能够沿着所述弧形部滑动，滑动至所述定位部内进行定位。

所述弧形部为弧形槽，所述定位部为圆形槽，所述弧形槽的上端与所述定位槽相连通，所述第三连接段在所述弧形槽内滑动时，能够沿着所述弧形槽滑动至所述定位槽内；当折叠床需要打开时，两个支撑架需要展开，所述定位杆161在所述弹性件162的弹力作用下固定在所述圆形槽内，所述定位杆161的第二连接段卡接在所述圆形槽内进行固定，当折叠床需要收纳时，两个支撑架需要折叠，手动按动限位座163，使所述定位杆161克服所述弹性件162的弹力，所述定位杆161的第二连接段脱离所述圆形槽，使所述第三连接段可以沿着所述弧形槽移动，从而使两个支撑架完成折叠动作。

进一步的，所述第一连接部13与所述第一支撑架11之间通过第一固定件连接，所述第二连接部14与所述第二支撑架12之间通过第二固定件连接。

所述第一固定件可以采用铆钉，所述铆钉为多个，多个铆钉将所述第一支撑架11的上端固定连接在所述第一连接部13的第一支撑面133上，多个铆钉均布排列；所述第二固定件也可以采用铆钉，多个铆钉将所述第二支撑架12的上端固定连接在所述第二连接部14的第二支撑面143上。

进一步的，所述第一连接部13为U型，所述第二连接部14为U型。

所述第一连接部13为U型连接件，所述第二连接部14也为U型连接件，所述第一连接部13的U型槽的尺寸小于所述第二连接部14的U型槽尺寸，以使所述第一连接部13能够卡接在所述第二连接部14内进行固定。

为了使所述第一连接部13能够与所述第二连接部14连接的更加牢固，所述连接件15也采用铆钉，在所述第一连接部13的第一连接面131和第二连接面132上分别设有通孔，在所述第二连接部14的第三连接面141和第四连接面142上也分别设有通孔，所述铆钉依次穿过第三连接面141的通孔、第一连接面131的通孔、第二连接面132的通孔、第四连接面142的通孔，使所述铆钉的两端分别设置在所述第三连接面141的外侧面和第四连接面142的外侧面，以使所述铆钉将所述第一连接部13固定连接在所述第二连接部14内。

本实用新型还提供一种折叠家具，所述折叠家具为折叠桌子、折叠椅子、折叠床，包括多个支撑架和所述的折叠家具的定位组件；

多个所述支撑架之间分别通过所述折叠家具的定位组件连接。

本实用新型提供的折叠家具，所述折叠家具的种类还可以包括其他的折叠家具，例如折叠鞋柜、折叠书架等；所述折叠家具具有多个支撑架，多个支撑架之间分别通过所述的折叠家具的定位组件连接，使整个家具的折叠效果更好，使用起来更加稳定。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
