本实用新型涉及外开窗户技术领域,具体为一种使用方便的新型外开窗微通风五金装置。
背景技术:
随着社会的发展,人民的生活水平的提高和经济建设步伐的加快,旧式的木质平开窗为两扇窗户,且使用挂钩来限位,塑钢窗和铝合金窗通过卡槽左右位移,对于只需要微通风的房间来说,旧式的木制窗开合角度过大,风太大造成屋内东西被吹飞,塑钢窗和铝合金窗又因无法外开而导致无法调节窗口可打开的最大角度。
技术实现要素:
本实用新型要解决的技术问题是克服现有的缺陷,提供一种使用方便的新型外开窗微通风五金装置,可以方便的对窗户的限位,可以调整窗口开合的大小,防止角度过大时风大吹飞屋内轻的物品,可以有效解决背景技术中的问题。
为实现上述目的,本实用新型提供如下技术方案:一种使用方便的新型外开窗微通风五金装置,包括窗框,所述窗框的内部侧面设有固定件,所述固定件后侧设有窗户,所述窗户的中部设有玻璃,所述窗框的内侧上下端均设有卡接槽,所述卡接槽的卡槽内部侧面与伸缩杆的固定端侧面固定连接,所述伸缩杆的固定端设有挡片,所述窗户的顶部与底部侧面设有球形转轴,所述球形转轴的活动端与伸缩杆的伸缩端连接。
作为本实用新型的一种优选技术方案,所述固定件共有两个,两个固定件均与窗户卡接。
作为本实用新型的一种优选技术方案,所述卡接槽的侧面设有贯通卡接槽一端并延伸至另一端的通孔,所述通孔的内侧设有插销。
作为本实用新型的一种优选技术方案,所述球形转轴的内侧设有球形囊,球形囊的内部设有球型螺丝。
作为本实用新型的一种优选技术方案,所述球形转轴远离窗户的一端设有水平的缺口。
与现有技术相比,本实用新型的有益效果是:本使用方便的新型外开窗微通风五金装置,可以方便的对窗户的限位,可以调整窗口开合的大小,防止角度过大时风大吹飞屋内轻的物品。
附图说明
图1为本实用新型结构示意图;

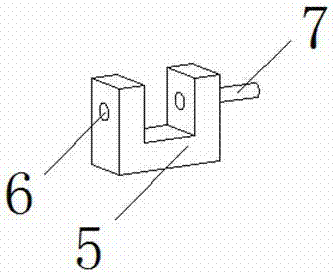

图2为本实用新型卡槽放大图;
图3我本实用新型球形转轴放大示意图。
图中:1窗框、2固定件、3窗户、4玻璃、5卡接槽、6通孔、7插销、8伸缩杆、9挡片、10球形转轴、11球形囊、12缺口。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-3,本实用新型提供一种技术方案:一种使用方便的新型外开窗微通风五金装置,包括窗框1,窗框1的内部侧面设有固定件2,固定件2与窗框1固定连接,与窗户3转动卡接,固定件2共有两个,两个固定件2均与窗户3卡接,固定件2的后侧设有窗户3,窗户3的中部设有玻璃4,窗框1的内侧上下端均设有卡接槽5,卡接槽5的侧面设有贯通卡接槽5一端并延伸至另一端的通孔6,通孔6的内侧设有插销7,插销7用于调整窗户开合的最大角度,卡接槽5的卡槽内部侧面与伸缩杆8固定端的侧面固定连接,伸缩杆8的固定端设有挡片9,窗户3的顶部与底部侧面设有球形转轴10,球形转轴10远离窗户的一端设有水平的缺口12,球形转轴10的内侧设有球形囊11,球形囊11的内部设有球型螺丝,球形转轴10用于限定伸缩杆8与窗户3的最大角度,球形转轴10的活动端与伸缩杆8的伸缩端连接。
在使用时:将窗框1安装在合适的墙上并固定,开窗户3时,打开左固定件2,推动窗户3的左侧,同时使伸缩杆8伸长,若伸缩杆8的长度不够时,拔掉插销7,将伸缩杆8向前推进至合适位置后,通过伸缩杆8侧面的穿孔与通孔6通过插销7固定,窗户3打开至最大程度,当需要将窗户3从右侧打开时,打开右侧固定件2,推动窗户3的右侧即可,平时使用时左右两个固定件2不可同时打开,当需要清洁窗户3时,可将两个固定件2同时打开旋转后清理。
本实用新型可以方便的对窗户的限位,可以调整窗口开合的大小,防止角度过大时风大吹飞屋内轻的物品。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
