一种床体头靠机构的制作方法

本实用新型涉及床体配件，特别涉及一种床体头靠机构。

背景技术：

目前市场上多数的床体只设有背靠板，而并没有头靠装置，在靠着背靠休息时，不能为头部提供椅靠，使用非常不便。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种床体头靠机构，它安装便捷，可以调节软垫的位置，对于不同的使用者均能方便椅靠，缓解头部疲劳，使用透气舒适。

为达到上述之目的本实用新型提供的技术方案是：一种床体头靠机构，包括装配块、U形连杆和弹性装置，所述装配块位于U形连杆底面两端，所述弹性装置位于U形连杆内腔，所述弹性装置包括软垫和活动板，所述软垫安装在活动板前壁，所述软垫由经编间隔织物织物制成，所述软垫包括面层、间隔层和底层，所述间隔层将面层和底层连接为一体，所述U形连杆后壁设有连板，所述连板前壁设有推板，所述推板后壁与连板前壁固定有压簧，所述推板前壁与活动板相接触，所述活动板侧壁设有卡块，所述U形连杆侧壁设有与卡块适配的卡槽，所述卡槽贯通U形连杆外壁，所述装配块内壁设有定位槽，所述定位槽中设有定位块，所述定位块内壁设有橡胶垫，所述定位槽槽底设有螺孔，所述螺孔贯通装配块外壁，螺孔旋接有螺杆，所述螺杆一端与定位块相连，螺杆另一端伸出装配块外壁并安装有转盘。

进一步地，所述活动板底面分布有限位块，所述U形连杆内腔底面设有限位滑槽，所述限位块伸进限位滑槽中，所述限位块与限位滑槽间隙配合。

进一步地，所述活动板侧壁设有安装槽，所述安装槽开口向内翻边，所述卡块一端设置在安装槽中，所述卡块与安装槽槽底之间设有弹簧。

进一步地，所述装配块后壁设有定位板，所述定位板向内延伸，并且所述定位板前壁设有弹性垫。

进一步地，所述面层由乳胶材料制成，所述面层等距离间隔分布有透气孔，所述间隔层的厚度为5-20cm，所述底层为大孔网布，所述底层与活动板粘结相连。

进一步地，所述活动板顶面设有防尘罩，所述防尘罩为弹性面料制成，所述防尘罩向后延伸与连板后壁相连。

与现有技术相比，具有以下有益效果：

本实用新型所述软垫由经编间隔织物织物制成，休息时头部椅靠更加舒适，能够有效缓解头部疲劳，并且可以加快内外空气流通，不易储热，使用透气舒适；同时可以前后调节弹性装置的位置，对于不同的使用者均能舒适使用，并且安装便捷，装夹更加牢固。

附图说明

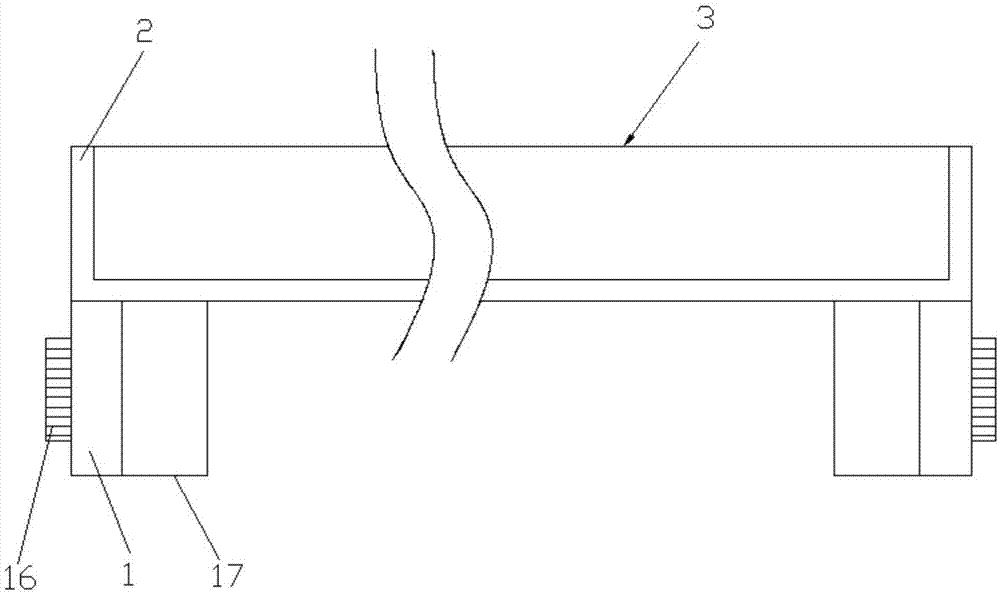

图1为本实用新型结构示意图。

图2为本实用新型弹性装置结构示意图。

图3为本实用新型U形连杆结构示意图。

图4为本实用新型活动板结构示意图。

图5为本实用新型装配块结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1至图5所示，一种床体头靠机构，包括装配块1、U形连杆2和弹性装置3，所述装配块1位于U形连杆2底面两端，所述弹性装置3位于U形连杆2内腔，所述弹性装置3包括软垫31和活动板32，所述软垫31安装在活动板32前壁，所述软垫31由经编间隔织物织物制成，所述软垫31包括面层33、间隔层34和底层35，所述间隔层34将面层33和底层35连接为一体，所述面层33由乳胶材料制成，所述面层33等距离间隔分布有透气孔36，所述间隔层34的厚度为5-20cm，所述底层35为大孔网布，所述底层35与活动板32粘结相连，休息时头部椅靠更加舒适，能够有效缓解头部疲劳，并且可以加快内外空气流通，不易储热，使用透气舒适。

所述活动板32侧壁设有卡块321，所述U形连杆2侧壁设有与卡块321适配的卡槽21，所述卡槽21贯通U形连杆2外壁，所述活动板32侧壁设有安装槽322，所述安装槽322开口向内翻边，所述卡块321一端设置在安装槽322中，所述卡块321与安装槽322槽底之间设有弹簧323，所述U形连杆2后壁设有连板22，所述连板22前壁设有推板23，所述推板23后壁与连板22前壁固定有压簧24，所述推板23前壁与活动板32相接触，可以前后调节弹性装置3的位置，对于不同的使用者均能舒适使用，同时所述活动板32底面分布有限位块324，所述U形连杆2内腔底面设有限位滑槽25，所述限位块324伸进限位滑槽25中，所述限位块324与限位滑槽25间隙配合，可以有效的限定弹性装置3的移动轨迹，不会偏移，并且所述活动板32顶面设有防尘罩325，所述防尘罩325为弹性面料制成，所述防尘罩325向后延伸与连板22后壁相连，可以将该机构的顶面遮挡，有效的防止粉尘进入，使用更加干净。

所述装配块1内壁设有定位槽11，所述定位槽11中设有定位块12，所述定位块12内壁设有橡胶垫13，所述定位槽11槽底设有螺孔14，所述螺孔贯14通装配块1外壁，螺孔14旋接有螺杆15，所述螺杆15一端与定位块12相连，螺杆15另一端伸出装配块1外壁并安装有转盘16，所述装配块1可以卡装在床体的背靠两侧，然后通过转盘16向内转动，使得橡胶垫13与床体背靠紧密接触，将该机构牢牢固定，并且所述装配块1后壁设有定位板17，所述定位板17向内延伸，并且所述定位板17前壁设有弹性垫18，所述定位板17可以卡装在床体背靠后壁，配合装配块1和U形连杆2，使得该机构装夹更加牢固。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
