一种自动皂液机智能控制系统的制作方法

本发明属于皂液机智能控制技术领域，具体涉及一种自动皂液机智能控制系统。

背景技术：

皂液器是一种通过采用人工按压或者电机驱动+人体感应，抽取、输出皂液或泡沫型皂液，供人进行手、面清洁的器具。它通常包括一个储有皂液的储液瓶或者储液池，在储液瓶或者储液池上设有具有将皂液抽取上来，上设喷嘴的抽取装置。

现时市面上常见的皂液器，大体具有这两种类型：一种是通过手工按压挤出皂液或泡沫型皂液；另一种是通过电机驱动和人体感应，自动抽取、输出皂液或泡沫型皂液。

不过这两种类型的皂液器均存在如下缺陷和不足：

1、因为无法控制防范终端使用者多次浪费使用、恶意偷取皂液或皂液器，以至于日常皂液不合理消耗过快，后期维护成本过高，直接导致公共场所的管理者提供皂液器的积极性很低，在城市公共厕所、火车站、汽车站、商场等公众场所能够提供皂液的比例很低；

2、因为无法控制防范终端使用者多次浪费使用，以至于日常皂液不合理消耗过快，造成环境污染恶化、资源浪费；

3、在皂液快使用完时无法提醒管理者，无法及时添加皂液，经常出现多日无法提供皂液的情况；

4、皂液器无法提供定位信息，导致终端使用者在有使用需求时无法通过手机及时便利的找到附近的皂液器；

5、因为商业合作价值低，公共场所的管理者均只能自行购买皂液器并自行维护，无法合理利用社会资源进行商业合作，导致在城市公共厕所、火车站、汽车站、商场等公众场所无法大规模推广使用皂液，无法满足广大人民群众在公众场所的卫生需求，无法降低公共场所疾病发生概率。

因其易造成浪费、污染环境、后期维护不便、商业合作空间小等显著缺点，并不适合在公众场所广泛推广，无法满足现代人对公众场所中卫生、环保、节约的生活需求。

技术实现要素：

本发明实施例的目的在于提供一种自动皂液机智能控制系统，解决现有皂液器易造成浪费且后期维护不方便的问题。

为实现上述目的，本发明实施例所提供的一种自动皂液机智能控制系统，所述自动皂液机智能控制系统能够接入互联网，实现远程精确控制使用次数量，后期维护简易。

具体地，本发明实施例采用的技术方案是：

一种自动皂液机智能控制系统，所述系统包括：云智能管理平台；若干自动皂液机，分别装设于公共场合并分别与所述云智能管理平台通信连接，每个自动皂液机包括：箱体，竖直放置，所述箱体正面板中部开设有一出液口；所述箱体外表面上设置有与远端云智能管理平台通信连接的二维码；皂液瓶，竖直装设于所述箱体内侧下部，皂液瓶上表面中部开设有一皂液出口；支撑板，水平架设于位于皂液瓶上方的箱体内侧，所述支撑板表面开设有一插口；出液管，一端由所述皂液瓶皂液出口伸入皂液瓶内侧下部，另一端由插口伸出至支撑板上方；皂液泵，架设于所述支撑板上表面一端，所述皂液泵进液端与出液管位于支撑板上方一端连接，所述皂液泵出液端对应所述箱体出液口；出液嘴，为管体，一端插设于皂液泵出液端，另一端插设于箱体出液口并由箱体出液口伸出至箱体外侧；驱动马达，架设于所述支撑板上表面另一端，所述驱动马达输出端通过一轴杆与所述皂液泵传动连接；主动轮，套设于靠近驱动马达一端的轴杆上；控制齿轮，竖直架设于所述支撑板上表面并与主动轮啮合连接；控制轴，水平放置，所述控制轴一端插设于控制齿轮的齿轮孔内，控制轴另一端为控制端；开闭控制器，架设于所述支撑板上表面，所述开闭控制器控制接收端与控制轴控制端触碰连接；控制主板，架设于位于支撑板上方的箱体背板内壁上，所述控制主板上设置有处理器、分别与处理器通信连接的数据存储器及无线通信模块，所述控制主板通过无线通信模块与云智能管理平台通信连接，形成控制主板与云智能管理平台之间的控制通信连接及数据传输，所述控制主板处理器与驱动马达的电源通信连接，形成对驱动马达开闭的控制，所述开闭控制器与控制主板的控制电源通信连接，形成对控制电源开闭的控制；用户扫描二维码，访问与所述云智能管理平台，所述云智能管理平台向处于待机状态的控制主板发出电源接通指令激活控制主板并控制驱动马达开启，同时控制主板回传给云智能管理平台执行指令的确认信息，云智能管理平台自动记录收到确认信息的次数，驱动马达驱动轴杆转动，轴杆传动皂液泵通过出液管吸取皂液瓶内的皂液，并通过出液嘴排出皂液供用户使用，主动轮转动传动控制齿轮带动控制轴同步转动，控制轴的控制端每转动360°，控制轴的控制端触碰所述开闭控制器的控制接收端1次，开闭控制器断开控制主板的控制电源1次后再重新连接控制主板的控制电源1次，实现对控制主板的控制电源的闪开、闪闭控制，使控制主板重新回到待机状态，停止向驱动马达供电，完成一次皂液出液。

进一步地，所述控制主板上设置有与处理器通信连接的gps定位器，所述gps定位器通过无线通信模块上传自动皂液机位置数据至云智能管理平台，形成对每台自动皂液机位置的远程监控。

进一步地，所述控制主板一端连接有一与所述无线通信模块通信连接的信号天线；对应地，所述箱体上端面一端开设有一信号开口，所述信号天线一端与所述无线通信模块通信连接，另一端由所述信号开口伸出至箱体外侧上方。

进一步地，所述箱体表面开设有一电源开口，一电源线一端电连接于控制主板，另一端由所述电源开口伸出至箱体外侧并与外部电源连接，形成对自动皂液机的供电。

进一步地，位于主动轮远离驱动马达一端外侧的轴杆上套设有一驱动轮；对应地，所述支撑板上架设有一与所述驱动轮啮合连接的从动轮；相应地，位于皂液瓶皂液出口与皂液泵之间的出液管上设置有一空气混合装置，所述空气混合装置驱动端通过一传动杆与所述从动轮传动连接；驱动马达驱动轴杆转动，轴杆转动带动驱动轮旋转，驱动轮旋转传动从动轮带动传动杆驱动空气混合装置运转，空气混合装置对进入其内的皂液进行空气混合，产生皂液泡沫，并经由出液管进入皂液泵、出液嘴出液。

进一步地，所述控制轴远离控制齿轮一端连接有一触碰拨片，所述触碰拨片形成所述控制轴的控制端，所述触碰拨片形状为山字型；对应地，所述开闭控制器朝向触碰拨片一面开设有一触碰插孔，一触碰开关弹性插设于该触碰插孔，所述触碰拨片每转动360°，触碰所述触碰开关一次，所述触碰开关形成所述开闭控制器的控制接收端。

进一步地，所述云智能管理平台对应设置有皂液机管理终端以及微信公众号或微信小程序；所述皂液机管理终端装设于管理者手机或pc内，管理者通过皂液机管理终端进行营业分析、积分管理、优惠券管理、设备管理、结算与提现、用户管理、订单管理、分享管理、广告管理以及皂液机网点管理；对应地，用户扫描二维码访问与所述云智能管理平台关联的微信公众号或微信小程序，用户在微信公众号或微信小程序内进行订单支付、点击出液、缴纳退还押金、办理月卡、分享微信公众号或微信小程序、领取新人红包、优惠券兑换、浏览使用指南、设备保修以及紧急求助。

本发明实施例的有益效果在于：

1、使用者每次扫码，云智能管理平台接收到扫码指令后给控制主板发出接通驱动马达的指令，同时控制主板回传给云智能管理平台执行指令的确认信息，接通驱动马达电源泵出皂液，云智能管理平台在后台自动记录收到确认信息的次数，在现有的自动皂液器基础上接入控制主板，通过云智能管理平台程序控制精确控制皂液机每次输出的皂液量，和每人每天授权使用次数，从而达到环保、节约的目的，从根本杜绝浪费使用和恶意使用，降低维护成本，提高公共场所管理者提供皂液机的积极性，满足人民群众卫生需求，降低公共场所疾病发生概率；

2、可以通过云智能管理平台远程为管理者提供每台自动皂液机的皂液使用次数信息和余量信息，便于日常维护管理；

3、gps定位器的设计，使得每台自动皂液机具备定位功能，使用者在有使用需求时通过手机可以及时便利的找到附近的自动皂液机；

4、由于在客户端使用者使用皂液前设置扫码流程，使远程控制扫码使用自动皂液机产生广告等商业价值，公共场所的管理者可以和社会商业资源合作，共同承担皂液机的采购和维护成本，大大提高公共场所管理者投放皂液机的积极性，满足人民群众卫生需求，降低公共场所疾病发生概率。

附图说明

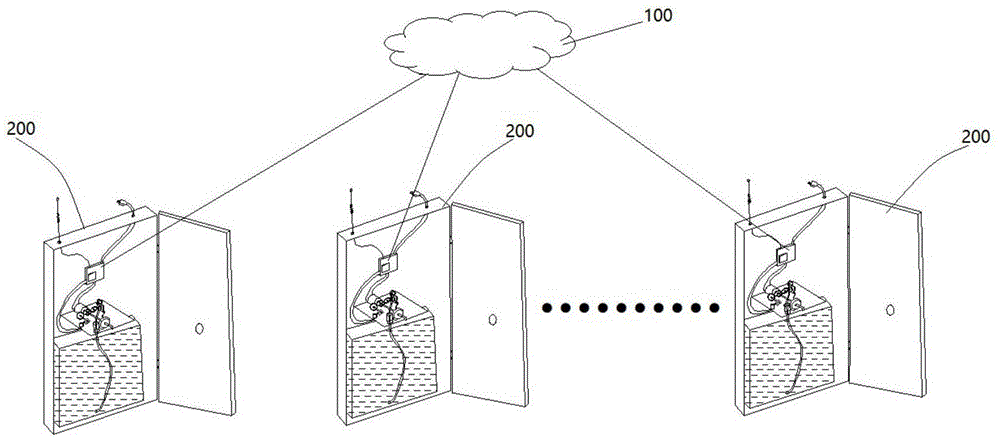

图1为本发明实施例所提供的一种自动皂液机智能控制系统的结构示意图；

图2为本发明实施例所提供的一种自动皂液机智能控制系统中自动皂液机的结构示意图；

图3为本发明实施例所提供的一种自动皂液机智能控制系统自动皂液机中支撑板上各部件的配合结构示意图。

其中，1、箱体，11，正面板，12，出液口，13、背板，14、信号开口，15、电源开口；

2、皂液瓶，21、皂液出口；

3、支撑板，31、插口；

4、出液管；

5、皂液泵；

6、出液嘴；

7、驱动马达，71、轴杆；

8、主动轮；

9、控制齿轮，91、齿轮孔；

10、控制轴，101、触碰拨片；

20、开闭控制器，201、触碰开关；

30、控制主板，301、处理器；

40、信号天线；

50、电源线；

60、驱动轮；

70、从动轮；

80、空气混合装置，801、传动杆；

100、云智能管理平台；

200、自动皂液机。

具体实施方式

以下由特定的具体实施例说明本发明的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本发明的其他优点及功效。

须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、右”、“中间”等的用语，亦仅为便于叙述的明了，而非用以限定本发明可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本发明可实施的范畴。

实施例1

参见图1～图3，本发明所提供的一种自动皂液机智能控制系统，所述系统包括：云智能管理平台100；若干自动皂液机200，分别装设于公共场合并分别与所述云智能管理平台100通信连接，每个自动皂液机200包括：箱体1，竖直放置，所述箱体1正面板11中部开设有一出液口12；所述箱体1外表面上设置有与远端云智能管理平台100通信连接的二维码(未图示)；皂液瓶2，竖直装设于所述箱体1内侧下部，皂液瓶2上表面中部开设有一皂液出口21；支撑板3，水平架设于位于皂液瓶2上方的箱体1内侧，所述支撑板3表面开设有一插口31；出液管4，一端由所述皂液瓶2皂液出口21伸入皂液瓶2内侧下部，另一端由插口31伸出至支撑板3上方；皂液泵5，架设于所述支撑板3上表面一端，所述皂液泵5进液端与出液管4位于支撑板3上方一端连接，所述皂液泵5出液端对应所述箱体1出液口12；出液嘴6，为管体，一端插设于皂液泵5出液端，另一端插设于箱体1出液口12并由箱体1出液口12伸出至箱体1外侧；驱动马达7，架设于所述支撑板3上表面另一端，所述驱动马达7输出端通过一轴杆71与所述皂液泵5传动连接(未图示)；主动轮8，套设于靠近驱动马达7一端的轴杆71上；控制齿轮9，竖直架设于所述支撑板3上表面并与主动轮8啮合连接；控制轴10，水平放置，所述控制轴10一端插设于控制齿轮9的齿轮孔91内，控制轴10另一端为控制端；开闭控制器20，架设于所述支撑板3上表面，所述开闭控制器20控制接收端与控制轴10控制端触碰连接；控制主板30，架设于位于支撑板3上方的箱体1背板13内壁上，所述控制主板30上设置有处理器301、分别与处理器301通信连接的数据存储器(未图示)及无线通信模块(未图示)，所述控制主板30通过无线通信模块与云智能管理平台100通信连接，形成控制主板30与云智能管理平台100之间的控制通信连接及数据传输，所述控制主板30处理器301与驱动马达7的电源通信连接，形成对驱动马达7开闭的控制，所述开闭控制器20与控制主板30的控制电源通信连接，形成对控制电源开闭的控制；

使用时，用户扫描二维码，访问与所述云智能管理平台100，所述云智能管理平台100向处于待机状态的控制主板30发出电源接通指令激活控制主板30并控制驱动马达7开启，同时控制主板30回传给云智能管理平台100执行指令的确认信息，云智能管理平台100自动记录收到确认信息的次数，驱动马达7驱动轴杆71转动，轴杆71传动皂液泵5通过出液管4吸取皂液瓶2内的皂液，并通过出液嘴6排出皂液供用户使用，云智能管理平台100根据控制主板30回传的记录次数，记录每台自动皂液机200出液次数并计算每台自动皂液机200的皂液瓶2内皂液的剩余量，通过程序精确控制自动皂液机200每次输出的皂液量，和每人每天授权使用次数，从而达到环保、节约的目的；

主动轮8转动传动控制齿轮9带动控制轴10同步转动，控制轴10的控制端每转动360°，控制轴10的控制端触碰所述开闭控制器20的控制接收端1次，开闭控制器20断开控制主板30的控制电源1次后再重新连接控制主板30的控制电源1次，实现对控制主板30的控制电源的闪开、闪闭控制，使控制主板30重新回到待机状态，停止向驱动马达7供电，完成一次皂液出液。

进一步地，所述控制主板30一端连接有一与所述无线通信模块通信连接的信号天线40；对应地，所述箱体1上端面一端开设有一信号开口14，所述信号天线40一端与所述无线通信模块通信连接，另一端由所述信号开口14伸出至箱体1外侧上方。

进一步地，所述箱体1表面开设有一电源开口15，一电源线50一端电连接于控制主板30，另一端由所述电源开口15伸出至箱体1外侧并与外部电源连接，形成对自动皂液机200的供电。

进一步地，所述控制轴10远离控制齿轮9一端连接有一触碰拨片101，所述触碰拨片101形成所述控制轴10的控制端，所述触碰拨片101形状为山字型；对应地，所述开闭控制器20朝向触碰拨片101一面开设有一触碰插孔(未图示)，一触碰开关201弹性插设于该触碰插孔，所述触碰拨片101每转动360°，触碰所述触碰开关201一次，所述触碰开关201形成所述开闭控制器20的控制接收端。

其中，触碰拨片101每转动360°，触碰所述触碰开关201一次，触碰开关201收缩，再依靠弹力弹回，完成一次触碰拨片101对触碰开关201的开闭控制，所述开闭控制器20断开控制主板30的控制电源1次后再重新连接控制主板30的控制电源1次，实现对控制主板30的控制电源的闪开、闪闭控制，使控制主板30重新回到待机状态，停止向驱动马达7供电，完成一次皂液出液。

进一步地，所述云智能管理平台100对应设置有皂液机管理终端(未图示)以及皂液机客户端(未图示)；所述皂液机管理终端装设于管理者手机或pc内，管理者通过皂液机管理终端进行营业分析、积分管理、优惠券管理、设备管理、结算与提现、用户管理、订单管理、分享管理、广告管理以及皂液机网点管理；

对应地，用户扫描二维码访问与所述云智能管理平台100关联的微信公众号或微信小程序，用户在微信公众号或微信小程序内进行订单支付、点击出液、缴纳退还押金、办理月卡、分享微信公众号或微信小程序、领取新人红包、优惠券兑换、浏览使用指南、设备保修以及紧急求助。

自动皂液机200使用者在每次使用时，需要通过手机扫码，给云智能管理平台100发出请求，同时云智能管理平台100给扫码远程控制自动皂液机200发出无线指令，自动皂液机200按照指令要求为使用者提供皂液。由于在使用皂液前设置扫码流程，使远程控制扫码使用自动皂液机200产生广告等商业价值，公共场所的管理者可以和社会商业资源合作，共同承担皂液机的采购和维护成本，大大提高公共场所管理者投放皂液机的积极性，满足人民群众卫生需求，降低公共场所疾病发生概率。

远程控制扫码使用自动皂液机200的控制主板30可以对设备进行管理监控，每台自动皂液机200每天的皂液使用量可以进行大数据统计，在皂液使用完毕时提醒维护人员及时添加皂液，当设备出现故障时可以远程发现，及时进行修理。

远程控制扫码使用自动皂液机200，所述云智能管理平台100对应设置有皂液机管理终端以及微信公众号或微信小程序；所述皂液机管理终端装设于管理者手机或pc内，管理者通过皂液机管理终端进行营业分析、积分管理、优惠券管理、设备管理、结算与提现、用户管理、订单管理、分享管理、广告管理以及皂液机网点管理；

对应地，用户扫描二维码访问与所述云智能管理平台100关联的微信公众号或微信小程序，用户在微信公众号或微信小程序内进行订单支付、点击出液、缴纳退还押金、办理月卡、分享微信公众号或微信小程序、领取新人红包、优惠券兑换、浏览使用指南、设备保修以及紧急求助。

实施例2

位于主动轮8远离驱动马达7一端外侧的轴杆71上套设有一驱动轮60；对应地，所述支撑板3上架设有一与所述驱动轮60啮合连接的从动轮70；相应地，位于皂液瓶2皂液出口21与皂液泵5之间的出液管4上设置有一空气混合装置80，所述空气混合装置80驱动端通过一传动杆801与所述从动轮70传动连接；驱动马达7驱动轴杆71转动，轴杆71转动带动驱动轮60旋转，驱动轮60旋转传动从动轮70带动传动杆801驱动空气混合装置80运转，空气混合装置80对进入其内的皂液进行空气混合，产生皂液泡沫，并经由出液管4进入皂液泵5、出液嘴6出液。

空气混合装置80的设计，可将皂液瓶2内的皂液转换形成泡沫形态，在保证清洗效果的前提下，减少了皂液使用量，节省成本。

其余同实施例1。

实施例3

进一步地，所述控制主板30上设置有与处理器301通信连接的gps定位器(未图示)，所述gps定位器通过无线通信模块上传自动皂液机200位置数据至云智能管理平台100，形成对每台自动皂液机200位置的远程监控。

gps定位器的设计，可使得云智能管理平台100及时获取每台自动皂液机的具体位置，便于后续的维修及管理。

其余同实施例1。

虽然，上文中已经用一般性说明及具体实施例对本发明作了详尽的描述，但在本发明基础上，可以对之作一些修改或改进，或对某个功能模块进行删减，这对本领域技术人员而言是显而易见的。因此，在不偏离本发明精神的基础上所做的这些修改或改进或删减，均属于本发明要求保护的范围。
