一种多功能展览架的制作方法

本实用新型涉及物品展览领域，具体涉及一种多功能展览架。

背景技术：

展览架主要用于对物品的展示，市面上许多的展览架大都是很大，而且不易携带，许多物品的展览都需要收放，所以急需一种便捷的展览架。

目前，公开号为CN204743447U的中国专利公开了一种拉展式展览架，包括第一底板与第二底板，所述第一底板的一侧设有第一支撑板，所述第一支撑板与第一底板间互相垂直，所述第二底板的上端垂直设置有第二支撑板，所述第一支撑板的中间处垂直设有第一挡板，所述第二支撑板的内侧端垂直设置有第二挡板，所述第二挡板位于第一挡板的后端面，所述第一挡板的前端面设置有一排以上的第一展板，所述第二挡板的前端面设置有一排以上的第二展板，第一展板与第二展板间交错设置，所述第一挡板后端面开设有数量与第二展板相同的插槽。本实用新型结构简单，占用体积小，展览时可将第一底板与第二底板相对拉开，增加展览面积，不使用时可交叉摆放，减少占地面积，使用、携带方便。

这种拉展式展览架虽然占地面积小，可收放展架，但是只能展示单一的物品，对于需要纸装的物品没有办法展示，利用空间比较单一。

技术实现要素：

本实用新型的目的是提供一种多功能展览架，其具有可以展示不同的物品，合理的利用了展览架空间的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种多功能展览架，包括底座和展架，底座与展架分别中心对称，且分为相同的两部分，底座两部分滑动连接，展架包括垂直连接在底座上左展架与右展架，左展架与右展架上的结构完全相同，左展架上设有与其垂直连接的顶板，左展架的一侧设有与其转动连接的门板，门板与左展架上分别设有若干个阵列分布的展板，展板上设有驱动展板翻转到水平面，且固定在水平面上的驱动机构。

通过采用上述技术方案，底座中心对称分为两部分，且两部分滑动连接，以此进行配合，可以分开与合并，左展架与右展架结构相同，左展架上的驱动机构，带动着若干个阵列分布的展板在左展架上翻转到水平面，且固定在水平面上，与左展架转动连接的门板上也设有相同的机构，通过此过程实现对不同物品、以及纸张物品的展示，对展览架的空间也得到了很好地利用。

进一步设置：驱动机构包括门板与左展架上的凹槽，凹槽内设有旋转轴，展板在旋转轴上转动。驱动机构还包括连接在凹槽两侧的连杆，连杆分为第一连杆与第二连杆，第一连杆与第二连杆一端滑动连接在展板上，另一端转动连接在门板与左展架上，门板与左展架上设有将连杆收纳进门板与左展架内的第一凹槽。

通过采用上述技术方案，凹槽设置在门板与左展架上，旋转轴在凹槽内转动，带动着展板转动，凹槽两侧的连杆，一端在展板上滑动，一端在凹槽内转动，通过此方法将连杆收纳进去第一凹槽内，同时将展板收纳到凹槽内。

进一步设置：门板与左展架连接处设有合叶。门板上设有锁扣，与门板对称的展架上设有与锁扣相配合的锁块。

通过采用上述技术方案，门板通过合叶在左展架上翻转运动，当门板翻转到展架一侧，通过锁扣与锁块将门板封闭起来。

进一步设置：底座分为左底座与右底座，左底座的一侧设有滑轨，右底座一侧设有与其滑动连接的滑块。滑轨的两侧分别设有限位块，滑块的两侧分别设有与其对称的限位杆。左底座与右底座朝向地面的一侧，四角均设有万向轮。左展架垂直连接的顶板与右展架垂直连接的顶板滑动连接。

通过采用上述技术方案，右底座上的滑块与左底座的滑轨通过连接在底座上的万向轮进行滑动，底座滑动，带动着左展架与右展架垂直连接的顶板，滑动到一定的距离，通过限位杆与限位块将底座固定起来。

综上所述，本实用新型具有以下有益效果：左展架与右展架通过连接在展板两侧的第一连杆与第二连杆，展板与旋转轴连接，旋转轴在凹槽内转动，将展板翻转到水平位置，且固定在水平面上，门板上设有相同的展板结构，通过底座下方的万向轮，带动着两部分中心对称的底座滑动，将底座进行分开与合并，左展架与右展架上的顶板也随之滑动，以此实现了对不同物品、纸张的展示。门板上锁扣和展架上的锁块，对门板的转动起到了一定的锁死作用。滑轨上的限位杆与滑块上的限位块，对底座的滑动起到了一定的限位作用。

附图说明

下面结合附图对本实用新型进一步说明。

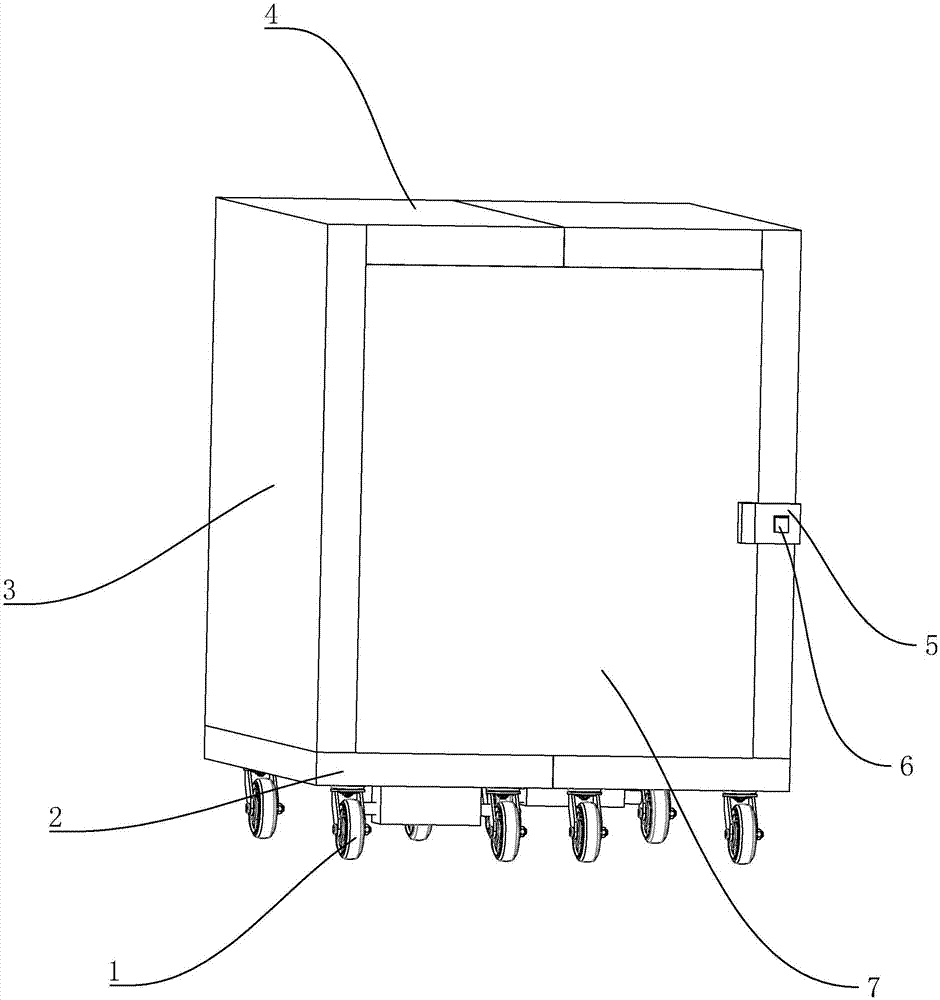

图1是实施例1的结构示意图；

图2是实施例1打开结构示意图；

图3是实施例1中左展架结构示意图；

图4是实施例1中展板的结构示意图。

图中，1、万向轮；2、底座；2-1、左门板；2-2、左展架；2-3、左顶板；2-4、右顶板；2-5、右展架；2-6、右门板；2-7、滑块；2-8、右底座；2-9、限位杆；2-10、滑轨；2-11、限位块；2-12、左底座；3、展架；3-1、合叶；3-2、凹槽；3-3、驱动机构；3-4、连杆；3-5、第一凹槽；4、顶板；4-1、第一旋转轴；4-2、第二连杆；4-3、旋转轴；4-4、展板；4-5、第一连杆；5、锁扣；6、锁块；7、门板。

具体实施方式

下面结合附图对本实用新型的具体实施方式做进一步说明。

本实用新型所采用的技术方案是：

一种多功能展览架，包括底座2与展架3，如图1、图2所示，底座2与展架3分别中心对称，分为相同的两部分，底座2分为左底座2-12与右底座2-8，左底座2-12与右底座2-8滑动连接，左底座2-12右端设有限位块2-11，右底座2-8左侧设有与限位块2-11对称的限位杆2-9，左底座2-12与右底座2-8朝向地面的四角均设有万向轮1，展架3分为左展架2-2与右展架2-5，左展架2-2垂直连接在左底座2-12的左端，右展架2-5垂直连接在右底座2-8的右端，左展架2-2与右展架2-5结构完全相同，左展架2-2与右展架2-5上分别垂直连接有左顶板2-3与右顶板2-4，左顶板2-3与右顶板2-4分别与左底座2-12与右底座2-8水平对称，且左顶板2-3与右顶板2-4滑动连接。

左展架2-2的前端连接有左门板2-1，右展架2-5的后端连接有右门板2-6，左门板2-1与右门板2-6分别在左展架2-2与右展架2-5上翻转，左门板2-1与左展架2-2连接处设有合叶3-1，右门板2-6与右展架2-5连接处设有相同的合叶3-1。左展架2-2上设有3x3水平阵列的展板4-4，左门板2-1上设有2x2水平阵列的展板4-4，展板上4-4设有驱动展板4-4翻转到水平面，且固定在水平面上的驱动机构3-3。

驱动机构3-3包括左门板2-1与左展架2-2上的凹槽3-2，凹槽3-2内设有旋转轴4-3，展板4-4连接在旋转轴4-3上，展板4-4与旋转轴4-3在凹槽3-2内转动，驱动机构3-3还包括连接在凹槽3-2两侧的连杆3-4，连杆3-4分为第一连杆4-5与第二连杆4-2，第一连杆4-5与第二连杆4-2的一端滑动连接在展板4-4上，另一端转动连接在凹槽3-2内，凹槽3-2内设有收纳第一连杆4-5与第二连杆4-2的第一凹槽3-5。右展架2-5与右门板2-6上设有与左展架2-2与左门板2-1相同的机构。

工作原理：

当需要对物品进行展览时，通过合叶3-1将左门板2-1与右门板2-6打开，利用底座2下的万向轮1，将滑动连接的左底座2-12与右底座2-8，左右滑动打开，左顶板2-3与右顶板2-4随着左底座2-12与右底座2-8一起滑动，滑移到一定的距离，通过连接在左底座2-12与右底座2-8上的限位杆2-9与限位块2-11将底座2固定住，将放置在门板7、展架3凹槽3-2内的展板4-4拉出，第一连杆4-5与第二连杆4-2在展板4-4上滑动连接的一端开始滑动到顶端，另一端在凹槽3-2内转动，以此将展板4-4翻转到水平面位置，物品摆放在展板4-4上，将需要展示纸类展品，可以将门板7或者左展架2-2以及右展架2-5上的展板4-4收缩回到凹槽3-2内。以此实现了对不同物品、纸类的展览。

当不需要展示展品，打开左底座2-12与右底座2-8上的限位杆2-9与限位块2-11，通过万向轮1将滑动连接的两块相同的底座2滑移到对称位置，通过限位杆2-9与限位块2-11将其锁死，门板7翻转关闭，展览物品可以继续放置在展览架上，方便下次的展示。

以上是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改、等同变化与修饰，均属于实用新型技术方案的范围内。
