一种框架和淋浴房的制作方法

本申请涉及厨卫技术领域，尤指一种框架和一种淋浴房。

背景技术：

现有框架，其框边包括固定铝材和调节铝材，调节铝材在固定铝材上调节好位置后，需要从侧面通过螺钉将调节铝材与固定铝材固定在一起，如一次调节不到位，二次调节后就需要重新固定螺钉，其操作难度较大。

技术实现要素：

为了解决上述技术问题中的至少之一，本申请提供了一种框架，能够降低固定铝材和调节铝材安装过程中的操作难度。

本实用新型还提供了一种淋浴房。

为了达到本申请目的，本实用新型实施例提供的框架，包括固定梁、调节梁和可进行轴向长度调节的调节机构，所述调节机构位于所述固定梁和所述调节梁之间、并连接所述固定梁和所述调节梁，通过调整所述调节机构的轴向长度、来实现调节所述调节梁朝向或背向所述固定梁移动。

可选地，所述调节机构包括：固定件，位于所述固定梁和所述调节梁之间、并固定在所述固定梁上；和调节件，位于所述固定梁和所述调节梁之间、并可转动地固定穿装在所述调节梁上；其中，所述固定件和所述调节件相对的一端中的一个设置有内螺纹、另一个设置有外螺纹，所述外螺纹旋入所述内螺纹内，通过调整所述外螺纹在所述内螺纹内的旋入深度、来调节所述调节梁朝向或背向所述固定梁移动。

可选地，所述调节梁上设置有安装孔，所述安装孔包括通过段和定位段，所述调节件上设置有配合槽，所述调节件的朝向所述调节梁的一端伸入所述通过段内、并使所述配合槽自所述通过段可转动地卡接至所述定位段内。

可选地，所述配合槽的两个槽侧壁中的一个向外延伸形成止挡凸起，所述止挡凸起的直径大于所述通过段的直径。

可选地，所述调节件的朝向所述调节梁的一端的端面上设置有辅助驱动部，所述辅助驱动部用于辅助驱动所述调节件转动。

可选地，所述辅助驱动部为一字槽、十字槽或六角槽。

可选地，所述调节机构包括间隔设置的多个。

可选地，所述固定件和所述调节件均为非金属件。

可选地，所述调节梁包括：内藏顶壁，其上设置有所述安装孔；和外露顶壁，所述内藏顶壁位于所述外露顶壁和所述固定梁之间，所述外露顶壁上设置有调节孔，所述调节孔正对所述定位段。

可选地，所述固定梁和所述调节梁之间还设置有遮挡侧壁，所述遮挡侧壁用于隐藏所述调节机构。

本实用新型提供的淋浴房，包括上述任一实施例所述的框架。

与现有技术相比，本实用新型提供的框架，包括固定梁、调节梁和可进行轴向长度调节的调节机构，调节机构位于固定梁和调节梁之间、并连接固定梁和调节梁，通过调整调节机构的轴向长度来实现调节调节梁朝向或背向固定梁移动，其操作方式简便，更利于现场调试。

本申请的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本申请而了解。本申请的目的和其他优点可通过在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。

附图说明

附图用来提供对本申请技术方案的进一步理解，并且构成说明书的一部分，与本申请的实施例一起用于解释本申请的技术方案，并不构成对本申请技术方案的限制。

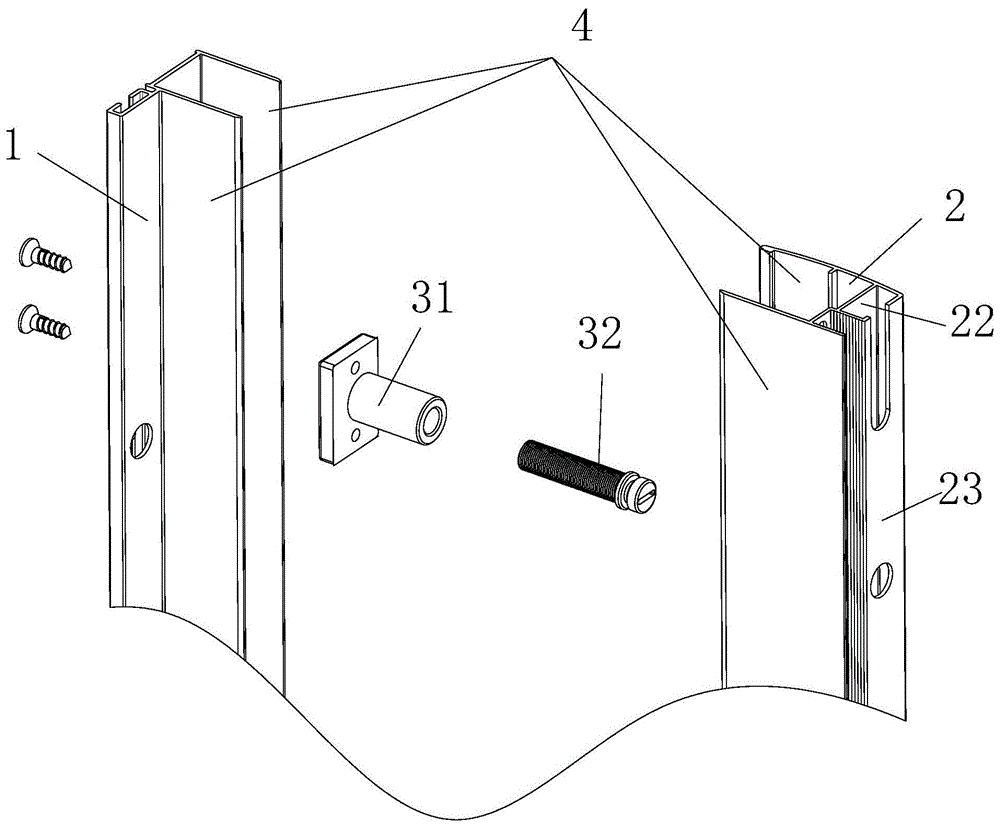

图1为本实用新型一实施例所述的框架的一框边的分解结构示意图；

图2至图4为图1所示框边的组装过程的结构示意图；

图5为图1中调节机构的分解结构示意图。

其中，图1至图5中附图标记与部件名称之间的对应关系为：

1固定梁，2调节梁，21安装孔，211通过段，212定位段，22内藏顶壁，23外露顶壁，231调节孔，3调节机构，31固定件，32调节件，321配合槽，322止挡凸起，323辅助驱动部，4遮挡侧壁。

具体实施方式

为使本申请的目的、技术方案和优点更加清楚明白，下文中将结合附图对本申请的实施例进行详细说明。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互任意组合。

在下面的描述中阐述了很多具体细节以便于充分理解本申请，但是，本申请还可以采用其他不同于在此描述的方式来实施，因此，本申请的保护范围并不受下面公开的具体实施例的限制。

本实用新型实施例提供的框架，如图1至图4所示，包括固定梁1、调节梁2和可进行轴向长度调节的调节机构3，调节机构3位于固定梁1和调节梁2之间、并连接固定梁1和调节梁2，通过调整调节机构3的轴向长度、来实现调节调节梁2朝向或背向固定梁1移动。

该框架，包括固定梁1、调节梁2和可进行轴向长度调节的调节机构3，固定梁1和调节梁2并列设置，调节机构3位于固定梁1和调节梁2之间、并连接固定梁1和调节梁2，通过调整调节机构3的轴向长度来实现调节调节梁2朝向或背向固定梁1移动，其操作方式简便，更利于现场调试。

一个固定梁1和一个调节梁2构成框架的一个框边，可以是框架的上框边、下框边、左框边或右框边等，框架安装在墙体上，固定梁1的背向调节梁2的侧面与墙体相连接，在墙体水平度或垂直度存在偏差时，通过调整调节机构3的轴向长度就可以在固定梁1上调整调节梁2的水平度或垂直度，以更好地与门体或窗体等待安装部件的边相适应，确保门体或窗体等安装部件能够正常安装。

其中，调节机构3可以是伸缩杆、气缸或油缸等，均可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，均应属于本申请的保护范围内。

在一示例性实施例中，如图1至图5所示，调节机构3包括：固定件31，位于固定梁1和调节梁2之间、并固定在固定梁1上；和调节件32，位于固定梁1和调节梁2之间、并可转动地固定穿装在调节梁2上；其中，固定件31和调节件32相对的一端中的一个设置有内螺纹、另一个设置有外螺纹，外螺纹旋入内螺纹内，通过调整外螺纹在内螺纹内的旋入深度、来调节调节梁2朝向或背向固定梁1移动。内螺纹旋入外螺纹内的深度增加，调节件32带动调节梁2朝向固定梁1移动或摆动；内螺纹旋入外螺纹内的深度减小，调节件32带动调节梁2背向固定梁1移动或摆动。

可以是：固定件31上设置内螺纹，调节件32上设置外螺纹；或者可以是：固定件31上设置外螺纹，调节件32上设置内螺纹。

具体地，如图1至图5所示，调节梁2上设置有安装孔21，安装孔21包括通过段211和定位段212，调节件32上设置有配合槽321，调节件32的朝向调节梁2的一端伸入通过段211内、并使配合槽321自通过段211可转动地卡接至定位段212内(即：定位段212的孔壁插入配合槽321内)，以使得调节件32与调节梁2可转动地固定连接在一起。

而且，配合槽321的两个槽侧壁中的一个向外延伸形成止挡凸起322，止挡凸起322的直径大于通过段211的直径，这样在向通过段211内插入调节件32时，可以定位调节件32的伸入距离，以使得配合槽321处正好位于通过段211内，然后再使调节件32滑至定位段212内，此时定位段212的侧壁正好插入配合槽321内。

可以是：如图1至图5所示，配合槽321的两个槽侧壁中，止挡凸起322位于临近固定件31一侧的槽壁上时，调节件32通过其远离固定件31的一端插入通过段211内(该端较通过段211直径小)；止挡凸起位于远离固定件一侧的槽壁上时，调节件通过其临近固定件的一端插入通过段内(该端较通过段直径小)；以上两种方式均可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，均应属于本申请的保护范围内。

具体地，如图1至图5所示，调节件32的朝向调节梁2的一端的端面上设置有辅助驱动部323，辅助驱动部323用于辅助驱动调节件32转动，辅助驱动部323可以为一字槽、十字槽或六角槽等，均可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，均应属于本申请的保护范围内。

具体地，调节机构3包括沿框边的长度方向间隔设置的两个、并设置在框边的两端部位置，更利于调整调节梁2。当然，框边的每端也可以沿宽度方向间隔设置两个调节机构3，通过四个调节机构3进行调整，这样更容易保证调节梁2调节后其背向固定梁1的侧面具有较高的平行度或垂直度。

也可以是框边的一端设置一个调节机构、另一端通过固定梁和调节梁铰接连接，也可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，也属于本申请的保护范围内。

具体地，固定件31和调节件32均为非金属件，优选塑料件，其成本相对于金属件更低，损坏时更换即可。固定梁1和调节梁2可以为铝件、塑钢件等。

而且，框边通过出厂预安装，实地安装时仅需进行螺丝刀插入旋转就能实现调节，操作更方便、效率更高。其中，固定件31可以通过螺钉固定在固定梁1上。

进一步地，如图1至图4所示，调节梁2包括：内藏顶壁22，其上设置有安装孔21；和外露顶壁23，内藏顶壁22位于外露顶壁23和固定梁1之间，外露顶壁23上设置有调节孔231，调节孔231正对定位段212，螺丝刀插入调节孔231、并插在辅助驱动部323上，转动螺丝刀即可调整外螺纹在内螺纹内的旋入深度。

再进一步地，如图1至图5所示，固定梁1和调节梁2之间还设置有遮挡侧壁4，遮挡侧壁4用于隐藏调节机构3，防止调节机构3外露，可以提升框架美观性。遮挡侧壁4包括固定梁1上朝向调节梁2侧延伸的第一侧壁和第二侧壁、以及调节梁2上朝向固定梁1侧延伸的第三侧壁和第四侧壁，第一侧壁和第二侧壁伸入第三侧壁和第四侧壁之间，调节机构3位于第一侧壁和第二侧壁之间。

本实用新型提供的淋浴房(图中未示出)，包括上述任一实施例的框架。

本实用新型提供的淋浴房，具备上述任一实施例所述的框架的全部优点，在此不再赘述。

综上所述，本实用新型提供的框架，包括固定梁、调节梁和可进行轴向长度调节的调节机构，调节机构位于固定梁和调节梁之间、并连接固定梁和调节梁，通过调整调节机构的轴向长度来实现调节调节梁朝向或背向固定梁移动，其操作方式简便，更利于现场调试。
