一种提手自锁结构及设有提手自锁结构的承装器物的制作方法

1.本实用新型涉及小家电领域，尤其涉及一种提手自锁结构及设有提手自锁结构的承装器物。


背景技术：

2.目前市场上的电饭盒等小家电电器均具有提手结构，但现有提手结构存在如下缺点，其提手的结构和功能比较单一，例如公开号“cn2188328y”公开的电热饭盒，仅仅用于提起电饭盒的盒体，而电热饭盒的盒盖和盒体之间通过盖锁扣紧，此提手结构与锁盖结构分开为现有传统电热饭盒的传统设计，增加了设计及制造的成本，且消费者在使用时，需先进行锁盖动作，再进行提篮动作，相对比较繁琐，体验感欠佳；另一方面，此类电热饭盒的提手结构，在提起电热饭盒时，也即为处于提篮状态，难免电热饭盒会产生晃动，而当电热饭盒内部存放汤类的液体时，这将不便于通过提手结构提拿电热饭盒，因而发明人在此基础上进行改良。


技术实现要素：

3.为了克服上述现有技术所述的至少一种缺陷，本实用新型提供一种提手自锁结构及设有提手自锁结构的承装器物，目的是将提手伸缩和锁盖功能合二为一，并减少锁盖的零部件，节约成本，减少消费者操作动作，使得更加便捷，体验感更好。
4.本实用新型为解决其问题所采用的技术方案是：
5.一种提手自锁结构，包括提手及用于固定在盒体上的定位件，该提手自锁结构还包括用于设置在所述盒体上的弹性锁头；所述提手上设置有可与所述弹性锁头相插接的导槽、及可与所述弹性锁头相插接的固定孔，所述定位件与所述导槽滑动配合；所述导槽具有第一区域和第二区域，所述定位件自所述第一区域滑动至所述第二区域，所述提手处于解锁盒体状态；
6.所述定位件自所述第二区域滑动至所述第一区域且所述弹性锁头卡接至所述固定孔的内部，所述提手处于锁紧盒体状态。因此，仅需提起或推压提手就可实现盒体的开锁及锁紧的状态，开锁及锁紧方式简单快捷，同时，提起的提手还可实现便于提起盒体的效果，开锁状态的提手还通过定位件及弹性锁头的配合使用，保证提起的盒体处于提篮状态不发生摇晃的问题，而锁紧状态的提手不仅一方面实现对盒体扣合锁紧的目的，还同时收纳了提手，使得盒体整体的结构紧凑、精巧，并且便于下次提起提手，对电热饭盒进行解锁或提起，从而达到一个提手结构实现多功能的效果。
7.进一步地，所述弹性锁头包括锁头及用于安装在所述盒体上的弹簧，所述锁头连接所述弹簧。
8.进一步地，所述盒体上设有安装槽，所述锁头嵌在所述安装槽的内部，且所述弹簧连接在所述安装槽的槽底。
9.进一步地，所述固定孔的近开口处向所述盒体的一侧的截面面积逐渐变大，且所
述固定孔的的内壁形成斜面，使得锁紧状态切换至解锁状态时，固定孔内壁对弹性锁头的阻力更小，更加便于解锁操作。
10.本实用新型还公开了一种设有提手自锁结构的承装器物，包括所述盒体及所述的提手自锁结构，所述弹性锁头设置在所述盒体上，所述提手通过所述定位件活动连接在所述盒体上，因而提手可在盒体以定位件为铰接中心进行摆动，或通过铰接柱与导槽之间配合进行滑动，达到提手与盒体之间的活动连接的效果，因而，该设有提手自锁结构的承装器物在使用时，提起提手致使弹性锁头卡接在导槽内，既可以提起该承装器物的盒体的目的，还可以打开承装器物的盒体，而电饭盒使用结束时，推压提手致使弹性锁头卡接在固定孔内，则实现对提手进行收纳，且同时将盒体进行压紧。其中，承装器物的所述盒体为电饭盒、电饭煲、便当盒。
11.进一步地，所述盒体上设置有两个位于所述定位件两侧并均可插接在所述导槽内部的所述弹性锁头，且其中一所述弹性锁头靠近在所述盒体底部，则提手通过两个弹性锁头配合进行受力，从而更加有效保证提手压紧在盒盖上。
12.进一步地，所述定位件及两个所述弹性锁头均同在一条直线上，两个所述弹性锁头位于所述定位件的相对两侧，则更加便于保证其中一弹性锁头卡接在固定孔内的同时，另一弹性锁头将自动卡接在导槽内，从而更加便于两个弹性锁头作用在提手上。
13.进一步地，所述盒体包括盒盖及容纳盒，所述盒盖盖设在所述容纳盒上，所述定位件固定连接在所述容纳盒上，且所述提手通过所述定位件活动连接在所述容纳盒上。
14.作为弹性锁头设置在盒体上的一种方式，所述弹性锁头设置在所述盒盖上，由于该方案弹性锁头与定位件之间的距离固定，当容纳盒内部容纳的食物较多时，提手更好将盒盖压紧在容纳盒上。
15.作为弹性锁头设置在盒体上的另一种方式，所述弹性锁头设置在所述容纳盒上，提起提手致使弹性锁头卡接在导槽内，由于弹性锁头设置在盒盖上，此时，盒盖与容纳盒之间仍然处于锁紧状态，从而保证电热饭盒处于提篮状态不发生摇晃的前提下，还解决了提篮状态下发生颠簸导致容纳盒内的食物容易弹出或溢出容纳盒外部，且更好的保证了提篮状态下盒体的密封保温。而当需对盒体进行解锁时，仅需在提篮状态下以定位件为中心转动一定角度，致使弹性锁头脱离导槽即可实现对盒体解锁开盖，当需要对盒体进行上锁并收纳提手时，复位提手致使弹性锁头卡紧在导槽内，并推压提手致使弹性锁头卡接在固定孔内，则实现对提手进行收纳，并通过提手实现对盒盖进行压紧的目的。
16.综上所述，本实用新型提供的一种提手自锁结构及设有提手自锁结构的承装器物，具有如下技术效果：
17.1)通过弹性锁头卡接在提手上的导槽或固定孔不同位置，从而通过提手实现对上锁及解锁两种状态的效果，进而实现提手伸缩及锁盖功能合二为一的目的，进而减少锁盖的零部件的效果，节约成本；
18.2)通过弹性锁头及定位件均与提手配合使用，使得提手在提起时，既可实现盒体的解锁状态，也可实现盒体的提篮状态，便于消费者提起盒体。而将提手卡接固定孔内时，既可实现盒体的上锁状态，同时还实现对提手的收纳，使得整体结构紧凑，因此，减少消费者操作动作，使得更加便捷，体验感更好；
19.3)由于弹性锁头与定位件均作用在提手上，保证提起的承装器物处于提篮状态不
发生摇晃的问题。
附图说明

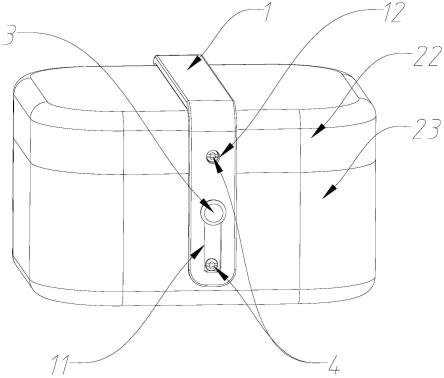

20.图1为本实用新型实施例1提手自锁结构的示意图及实施例2所述的设有提手自锁结构的电饭盒的装配图；
21.图2为本实用新型实施例3设有提手自锁结构的承装器物的第一结构图，其中，该电饭盒处于收纳锁紧状态；
22.图3为本实用新型实施例3设有提手自锁结构的承装器物的第二结构图，其中，该电饭盒处于提篮锁紧状态；
23.图4为本实用新型实施例3设有提手自锁结构的承装器物的第三结构图，其中，该电饭盒处于提篮解锁状态；
24.图5为图2结构的半剖示意图；
25.图6为图5的a向局部放大图。
26.其中，附图标记含义如下：
27.1、提手；11、导槽；111、第一区域；112、第二区域；12、固定孔；2、盒体；21、安装槽；22、盒盖；23、容纳盒；3、定位件；4、弹性锁头；41、锁头；42、弹簧。
具体实施方式
28.为了更好地理解和实施，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
29.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
30.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在限制本实用新型。
31.实施例1
32.具体参阅图1并结合图6，本实用新型公开了一种提手自锁结构，包括提手1及用于固定在盒体2上的定位件3，该提手自锁结构还包括用于设置在盒体2上的弹性锁头4；具体的，提手1上设置有可与弹性锁头4相插接的导槽11、及可与弹性锁头4相插接的固定孔12，定位件3与导槽11滑动配合，定位件3上的铰接柱插接在导槽11内，则提手1可沿着铰接柱为中心进行转动，且通过推拉提手1使得铰接柱在导槽11内进行滑动运动。
33.在本实施例中，导槽11具有第一区域111和第二区域112，也即为导槽11的内部对半分成为两部分，其中之一为第一区域111，另一部分为第二区域112，通过推拉提手1使得定位件3在第一区域111和第二区域112之间滑动切换，当定位件3自第一区域111滑动至第二区域112，也即为定位件3上的铰接柱滑动至导槽11的一端端部，则提手1通过铰接柱实现提起盒体2的目的，同时，提手1脱离盒体2，则提手1处于解锁盒体状态。优选的，弹性锁头4位于定位件3的上方，提起提手1可使弹性锁头4扣在导槽11内，弹性锁头4作用在导槽11的
第一区域111，进而约束提手1以铰接柱为中心产生的转动扭矩，实现支撑提手1处于提篮状态避免发生晃动的问题，使得提篮更加稳定，从而提起提手1同时实现解锁盒体状态及提篮稳定状态的目的，此外，弹性锁头4可位于定位件3的下方，则提起提手1使得弹性锁头4脱离导槽11，实现提手1处于解锁盒体状态。当然，由于提手1可通过铰接柱转动，则转动提手1使其架在盒体2上，使得提手1脱离盒体2顶部，进而可实现打开盒体2的目的。
34.定位件3自第二区域112滑动至第一区域111，且弹性锁头4卡接至固定孔12的内部或导槽11内，也即推压提手1使之压紧在盒体2上的同时通过弹性锁头4自动卡接在固定孔12或导槽11内，实现传统电热饭盒的盒盖和盒体之间通过盖锁扣紧的目的提手1处于锁紧盒体状态，由于锁紧盒体状态下的提手1贴紧在盒体2上，还实现收纳提手1的效果，使得盒体2处于锁紧盒体状态下的整体结构更加紧凑。具体的，弹性锁头4位于定位件3的上方时，推压提手1使得弹性锁头4卡接在固定孔12内，通过弹性锁头4实现锁紧提手1的效果，当弹性锁头4可位于定位件3的下方，对应的，固定孔12设置在导槽11下方的对应位置上，推压提手1也可以使得弹性锁头4卡接在固定孔12内，实现锁紧提手1的效果。
35.进一步的，固定孔12的近开口处向盒体2的一侧的截面面积逐渐变大，且固定孔的12的内壁形成斜面，使得锁紧状态切换至解锁状态时，固定孔12内壁对弹性锁头4的阻力更小，更加便于解锁操作。
36.综合上述可知，本实用新型仅仅需提起或推压提手1就可实现盒体2的开锁及锁紧的状态，开锁及锁紧方式简单快捷，同时，提起的提手1还可实现便于提起盒体2的效果，开锁状态的提手1还通过定位件3及弹性锁头4的配合使用，保证提起的盒体2处于提篮状态不发生摇晃的问题，而锁紧状态的提手1不仅一方面实现对盒体2扣合锁紧的目的，还同时收纳了提手1，使得盒体2整体的结构紧凑、精巧，并且便于下次提起提手1，对盒体2进行解锁或提起。从而达到一个提手结构实现多功能的效果。
37.具体的，请参阅图6，弹性锁头4包括锁头41及用于安装在盒体2上的弹簧42，锁头41连接弹簧42。锁头41与提手1接触抵接的一端呈圆弧状，提手1上导槽11或固定孔12倒圆或倒角，则拉动或推压提手1时，提手1将挤压锁头41使得弹簧42收缩。当锁头41处于提手1的导槽11或固定孔12的区域内，在弹簧42的复位作用下，使得锁头41卡在导槽11的内部或固定孔12内部，通过锁头41卡接在提手1上的不同位置，实现盒体2不同状态的切换。进一步的，盒体2上设有安装槽21，锁头41嵌在安装槽21的内部，且锁头41可滑动配合在安装槽21内，弹簧42连接在安装槽21的槽底。其中锁头41呈圆弧状的一端凸出在安装槽21的外部，以便于与提手1接触抵接，从而实现电热饭盒的不同状态的切换。
38.实施例2
39.作为上述提手自锁结构的一种优选应用方案，其中，承装器物的盒体2为电饭盒、电饭煲、便当盒。本实施例2以电饭盒作为优选应用方案进行举例，但并不局限于电饭盒，还可以为电饭煲等其他小家电，也可使用于仅盛放饭菜及汤饭的便当盒。请具体参阅图1并结合图6，本实用新型还公开了一种设有提手自锁结构的承装器物，包括盒体2及上述提手自锁结构，其中，弹性锁头4设置在盒体2上，定位件3的铰接柱穿过提手1的导槽11并固定在盒体2上，提手1通过定位件3活动连接在盒体2上，因而提手1可在盒体2以定位件3为铰接中心进行摆动，或通过铰接柱与导槽11之间配合进行滑动，达到提手1与盒体2之间的活动连接的效果，因而，该设有提手自锁结构的承装器物在使用时，提起提手1致使弹性锁头4卡接在
导槽11内，既可以提起该电饭盒的盒体2的目的，还可以打开电饭盒的盒体2，而电饭盒使用结束时，推压提手1致使弹性锁头4卡接在固定孔12内，则实现对提手1进行收纳，且同时将盒体2进行压紧。
40.具体的，请参阅图1并且结合图6，盒体2包括盒盖22及容纳盒23，容纳盒23用于盛放待加热加工的食材或经加工加热后的食物，盒盖22与容纳盒23相适配，盒盖22盖设在容纳盒23上，此处的盖设为现有技术中盒盖22与容纳盒23铰接连接，或者盒盖2转动卡接在容纳盒23上，或者盒盖22直接套接在容纳盒23上。为保证提起盒体2具备更大的承载力，保证提起盒体2时的安全性，定位件3固定连接在容纳盒23上，且提手1通过定位件3活动连接在容纳盒23上。进一步的，作为其中一种优选的方案，弹性锁头4设置在容纳盒23上，由于该方案弹性锁头4与定位件3之间的距离固定，当容纳盒23内部容纳的食物较多时，提手1更好将盒盖22压紧在容纳盒23上，另外，该方式适用于盒盖22从任意角度盖设到容纳盒23上，此处设置在容纳盒23上的弹性锁头4与定位件3，结合图1所示，优选为弹性锁头4位于定位件3的上方，也可选弹性锁头4位于定位件3的下方，此处为常规的替换方式，因而未对弹性锁头4设置在定位件3下的结构进行展示，则相对应的，当弹性锁头4位于定位件3的上方时，固定孔12设在导槽11的上方，当弹性锁头4位于定位件3的下方时，固定孔12设在导槽11的下方。
41.实施例3
42.上述实施例2中，公开了弹性锁头4设置在容纳盒23上的方案，该方案在提篮状态过程中，盒盖22与容纳盒23之间并未锁紧状态，也即为电饭盒处于开锁状态，考虑提篮过程中存在的颠簸问题及提篮过程中电饭盒的安全问题及密封保温问题，发明人提出弹性锁头4设置在盒体2上的另一种优选的方案，请参见结合图2至图6，弹性锁头4设置在盒盖22上，提起提手1致使弹性锁头4卡接在导槽11内，由于弹性锁头4设置在盒盖22上，此时，盒盖22与容纳盒23之间仍然处于锁紧状态，也即为电饭盒处于锁紧状态，从而保证电热饭盒处于提篮状态不发生摇晃的前提下，还解决了提篮状态下发生颠簸导致容纳盒23内的食物容易弹出或溢出容纳盒23外部，且更好的保证了提篮状态下电饭盒的密封保温。而当需对电饭盒进行解锁时，仅需在提篮状态下以定位件3为中心转动一定角度，致使弹性锁头4脱离导槽11即可实现对电饭盒解锁开盖，当需要对电饭盒进行上锁并收纳提手1时，复位提手1致使弹性锁头4卡紧在导槽11内，并推压提手1致使弹性锁头4卡接在固定孔12内，则实现对提手1进行收纳，并通过提手1实现对盒盖22进行压紧的目的。
43.实施例4
44.为进一步提高实施例2或/与实施例3中电饭盒在收纳提手1时的锁紧状态下对盒体2的压紧受力，请参见结合图2至图6，盒体2上设置有两个位于定位件3两侧并均可插接在导槽11内部的弹性锁头4，且其中一弹性锁头4靠近在盒体2底部，推压提手1致使位于靠近盒体2底部的弹性锁头4卡接在导槽11内，同步的，靠近盒体2顶部的弹性锁头4卡接在固定孔12内，则提手1通过两个弹性锁头4配合进行受力，从而更加有效的压紧盒盖22。
45.进一步的，为了更便于推压提手1对盒体2进行上锁，定位件3及两个弹性锁头4均同在一条直线上，两个弹性锁头4位于定位件3的相对两侧，则推压提手1使得其中一弹性锁头4卡进固定孔12内时，位于另一侧的另一弹性锁头4将自动卡进到导槽11内，进而达到快速上锁且两个弹性锁头4同时卡紧加固的目的。
46.本实用新型方案所公开的技术手段不仅限于上述实施方式所公开的技术手段，还
包括由以上技术特征任意组合所组成的技术方案。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
