垫子及其凝胶垫的制作方法

1.本技术涉及垫子的领域，尤其是涉及一种垫子及其凝胶垫。


背景技术：

2.座椅是一种具有靠背的椅子。
3.人员坐在座椅上时，人体与座椅表面（椅面、椅背）紧密接触，接触部分空气不流通，不利于汗液的排除，会使人体感到不舒服。


技术实现要素：

4.为了提高舒适性，本技术提供一种垫子及其凝胶垫。
5.第一方面，本技术提供的一种凝胶垫，采用如下的技术方案：
6.一种凝胶垫，其特征在于：包括若干支撑部，所述支撑部具有长侧边和短侧边，所述长侧边和短侧边相互平行，且所述长侧边的长度大于短侧边的长度，多个所述支撑部合围成通气腔，且一个所述支撑部的长侧边连接于另一个支撑部的短侧边或长侧边。
7.通过采用上述技术方案，支撑部的长侧边和短侧边的长度不等，则在每个支撑部的长侧边处形成凸起（每个支撑部的短侧边处形成凹槽），多个凸起共同支撑人体；同时，相连凸起之间的（短侧边处）凹槽可使得相邻的通气腔相互连通，以提高透气性，利于与凝胶垫接触的人体区域保持干爽，实现提高舒适性。
8.优选的，任一所述支撑部的长侧边连接于另一个支撑部的长侧边，任一所述支撑部的短侧边连接于另一个支撑部的短侧边。
9.通过采用上述技术方案，一方面，至少两个支撑部的长侧边共同组成一个凸起，以提高凸起的强度，进而保证利用多个凸起共同支撑人体；另一方面，使得凸起与凹槽之间存在过渡，避免凸起过于尖锐，利于提高舒适性。
10.优选的，所述支撑部还具有底边，所有所述支撑部的底边共面。
11.通过采用上述技术方案，使得凝胶垫的底面平整，以便于将凝胶垫铺设在座椅上。
12.优选的，一个所述支撑部的长侧边和/或短侧边上至少连接有两个所述支撑部。
13.通过采用上述技术方案，支撑部可较好的承受力作用方向平行于自身的作用力，则在人体挤压凝胶垫时，大部分压力作用于一个支撑部与其他支撑部的连接处，此时，该部分压力可分解为多个分力，且分力的数量与一个连接处的支撑部的数量一致，同时，分力的力作用方向平行于对应的支撑部。因而，至少三个支撑部连接于一个连接处，可实现将任意的压力分解为多个平行于支撑部的分力，利于更好的支撑人体。
14.优选的，所述通气腔的一个内角大于180
°
。
15.通过采用上述技术方案，通气腔于该大于180
°
的内角处形成凹陷，且另一个通气腔的一侧可嵌至当前通气腔的凹陷内，在凝胶垫面积不变的基础上，可实现增加支撑部的数量，利于更好的支撑人体。
16.优选的，还包括边框，所有所述支撑部均位于所述边框内。
17.通过采用上述技术方案，利用边框束缚支撑部，以在使用时控制支撑部的变形量，利于更好的支撑人体。
18.优选的，所述边框的外周设有圆角。
19.通过采用上述技术方案，使得凝胶垫的外周较为圆润，利于提高舒适性。
20.优选的，所述边框的厚度不小于长侧边的长度。
21.通过采用上述技术方案，避免长侧边的两端凸出于边框，以便于收纳、整理。
22.第二方面，本技术提供一种垫子，采用如下的技术方案：
23.一种垫子，包括外套和上述的凝胶垫，所述外套包覆凝胶垫。
24.通过采用上述技术方案，在凝胶垫上包覆不同材质的外套，以改变垫子的触感，供不同用户选择。
25.优选的，所述外套采用织物。
26.通过采用上述技术方案，织物是由细小柔长物编织而成的平软片状物，织物上具有较多的空隙，以满足透气性的要求。
27.综上所述，本技术包括以下至少一种有益技术效果：
28.1.多个支撑部合围成通气腔，且支撑部采用异形设计，以形成凸起和凹槽，进而使得相邻的通气腔连通，以提高透气性，实现提高舒适性；
29.2.凝胶垫即可用作坐垫以支撑人体的腿部、臀部，也可用作靠垫以支撑人体的背部，且凝胶垫上的多个凸起间隔分布，可对人体起按摩作用；
30.3.在凝胶垫上包覆不同材质的外套，以改变垫子的触感，供不同用户选择。
附图说明
31.图1是凝胶垫的整体结构示意图。
32.图2是凝胶垫的剖视图。
33.图3是凝胶垫的底面视图。
34.图4是图3中b处的放大图。

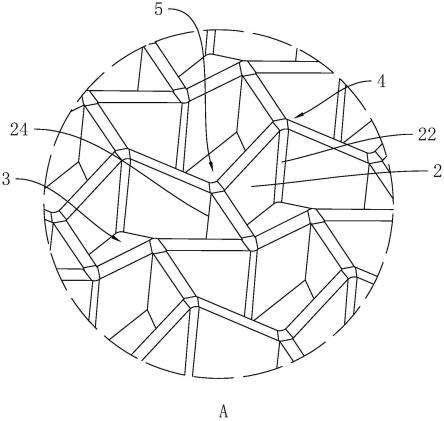

35.图5是图1中a处的放大图。
36.附图标记说明：1、边框；11、支撑板；12、容纳腔；2、支撑部；21、底边；22、长侧边；23、顶边；24、短侧边；3、通气腔；4、凸起；5、凹槽。
具体实施方式
37.以下结合附图1-5对本技术作进一步详细说明。
38.本技术实施例公开一种凝胶垫，采用凝胶制作而成。
39.参照图1，凝胶垫包括边框1和若干支撑部2。
40.参照图1和图2，边框1包括若干首尾相连的支撑板11，且所有支撑板11合围成容纳腔12。支撑板11为弧形板，弧形的支撑板11的轴线位于容纳腔12内，且所有支撑板11的轴线共面。同时，相邻支撑板11之间的连接处设有圆角。
41.本实施例中，支撑板11设有四个，以使得边框1呈矩形。在其他实施例中，支撑板11还可设有六个或更多，则使得边框1呈六边形或多边形。
42.参照图3和图4，所有的支撑部2均位于容纳腔12内。支撑部2呈板状，且多个支撑部
2合围成通气腔3。
43.本实施例中，六个支撑部2合围成通气腔3；同时，通气腔3的六个内角依次为60
°
、120
°
、120
°
、120
°
、60
°
和240
°
，以使得每个通气腔3的形状相似或相同。
44.在另一个实施例中，六个支撑部2合围成通气腔3；同时，通气腔3的六个内角均为120
°
，以使得通气腔3的形状为正六边形。
45.在其他实施例中，还可以是三个、四个或多个支撑部2合围成通气腔3；同时，不同通气腔3之间的形状可以不同。
46.参照图2和图5，支撑部2具有依次首尾相连的底边21、长侧边22、顶边23和短侧边24。其中，底边21与边框1的底面平齐；长侧边22垂直于边框1的底面，长侧边22的长度等于边框1的厚度，且长侧边22连接底边21的一端与边框1的底面平齐，并使得长侧边22连接顶边23的一端与边框1的顶面平齐；短侧边24垂直于边框1的底面，短侧边24的长度小于边框1的厚度，且短侧边24连接底边21的一端与边框1的底面平齐，并使得短侧边24连接顶边23的一端位于容纳腔12内。
47.并且，多个支撑部2合围成通气腔3时，一个支撑部2的长侧边22连接于另一个支撑部2的短侧边24或长侧边22，进而使得多个支撑部2依次首尾相连以合围成通气腔3。
48.本实施例中，任一支撑部2的长侧边22连接于另一个支撑部2的长侧边22，以在长侧边22处形成凸起4（凸起4与边框1的顶面平齐）；同时，任一支撑部2的短侧边24连接于另一个支撑部2的短侧边24，以在短侧边24处形成凹糟。并且，每个凸起4由三个支撑部2的长侧边22组成，每个凹槽5由三个支撑部2的短侧边24拼接形成。
49.本技术实施例一种凝胶垫的实施原理为：凝胶垫即可用作坐垫以支撑人体的腿部、臀部，也可用作靠垫以支撑人体的背部。多个支撑部2合围成通气腔3，且支撑部2采用异形设计，以形成凸起4和凹槽5，进而使得相邻的通气腔3连通，以提高透气性，实现提高舒适性；同时，凝胶垫上的多个凸起4间隔分布，可对人体起按摩作用。
50.本技术实施例还公开一种垫子，包括外套和上述的凝胶垫。外套采用织物，且外套包覆凝胶垫。可实现在凝胶垫上包覆不同材质的外套，以改变垫子的触感，供不同用户选择。
51.以上均为本技术的较佳实施例，并非依此限制本技术的保护范围，故：凡依本技术的结构、形状、原理所做的等效变化，均应涵盖于本技术的保护范围之内。
