一种设有循环转动结构的服装架的制作方法

本技术涉及服装放置架，具体为一种设有循环转动结构的服装架。

背景技术：

1、服装架是很多地方必备的一种家具，它可以帮助我们将衣物规整的整体挂放，但是，有一部分服装架在使用时，不能对上方挂放衣物的部分进行转动，这样在衣物过多时不方便我们拿取服装架后方的衣物，为此，我们提供了一种设有循环转动结构的服装架。

技术实现思路

1、本实用新型的目的在于提供一种设有循环转动结构的服装架，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种设有循环转动结构的服装架，包括架体，所述架体的内部设有升降装置，所述升降装置的上方设有承载架，所述承载架的内部设有转动结构，所述转动结构的两侧均设有防尘组件；

3、所述转动结构包括驱动电机，所述驱动电机的输出端设有第一转盘，所述第一转盘的下方设有半圆形凸块，所述第一转盘的另一侧设有固定杆，所述半圆形凸块的右侧设有第二转盘，所述第二转盘的下方设有第三转盘，所述第三转盘的表面设有若干连接块，所述连接块的内部均开设有圆形空槽。

4、优选的，所述第二转盘为多边菱形结构，所述第二转盘突出的位置均开设有与固定杆相匹配的凹槽。

5、优选的，所述升降装置包括液压油缸和液压伸缩杆，所述液压油缸的上方设有液压伸缩杆。

6、优选的，所述防尘组件为把手、转杆和防尘套，所述把手的后端设有转杆，所述转杆的外侧设有防尘套。

7、优选的,所述防尘套的末端设有魔术贴。

8、优选的，所述液压伸缩杆的内部开设有若干空腔，所述空腔的内部均设有拓展结构，所述拓展结构包括转轴和拓展架，所述拓展架与液压伸缩杆的连接处设有转轴，所述拓展架与转轴和液压伸缩杆之间构成转动结构。

9、优选的，所述架体下方的四周均设有滚轮。

10、与现有技术相比，本实用新型的有益效果如下：

11、1、本实用新型设置有升降装置，设置的升降装置通过液压油缸带动液压伸缩杆对上方的承载架进行升降调节，以适应不同高度的人群。

12、2、本实用新型设置有转动结构，设置的转动结构通过驱动电机带动第一转盘，第一转盘带动半圆形凸块转动，从而使半圆形凸块和固定杆通过第二转盘的凹槽和与之匹配的嵌合块带动第二转盘进行有序的转动，从而使第二转盘带动第三转盘转动，带动放置的服装进行转动。

13、3、本实用新型设置有防尘组件，设置的防尘组件可在服装架长期放置时，将防尘套卷开，并通过魔术贴与架体固定，这样就可对放置的衣物进行保护，减少灰尘在衣物上的堆积，当需要取衣或不需要防尘套时，可转动把手，把手带动转杆使防尘套卷存在承载架内部。

14、4、本实用新型设置有拓展结构，设置的拓展结构可增加衣物的放置数量，增加服装架的实用性。

技术特征：

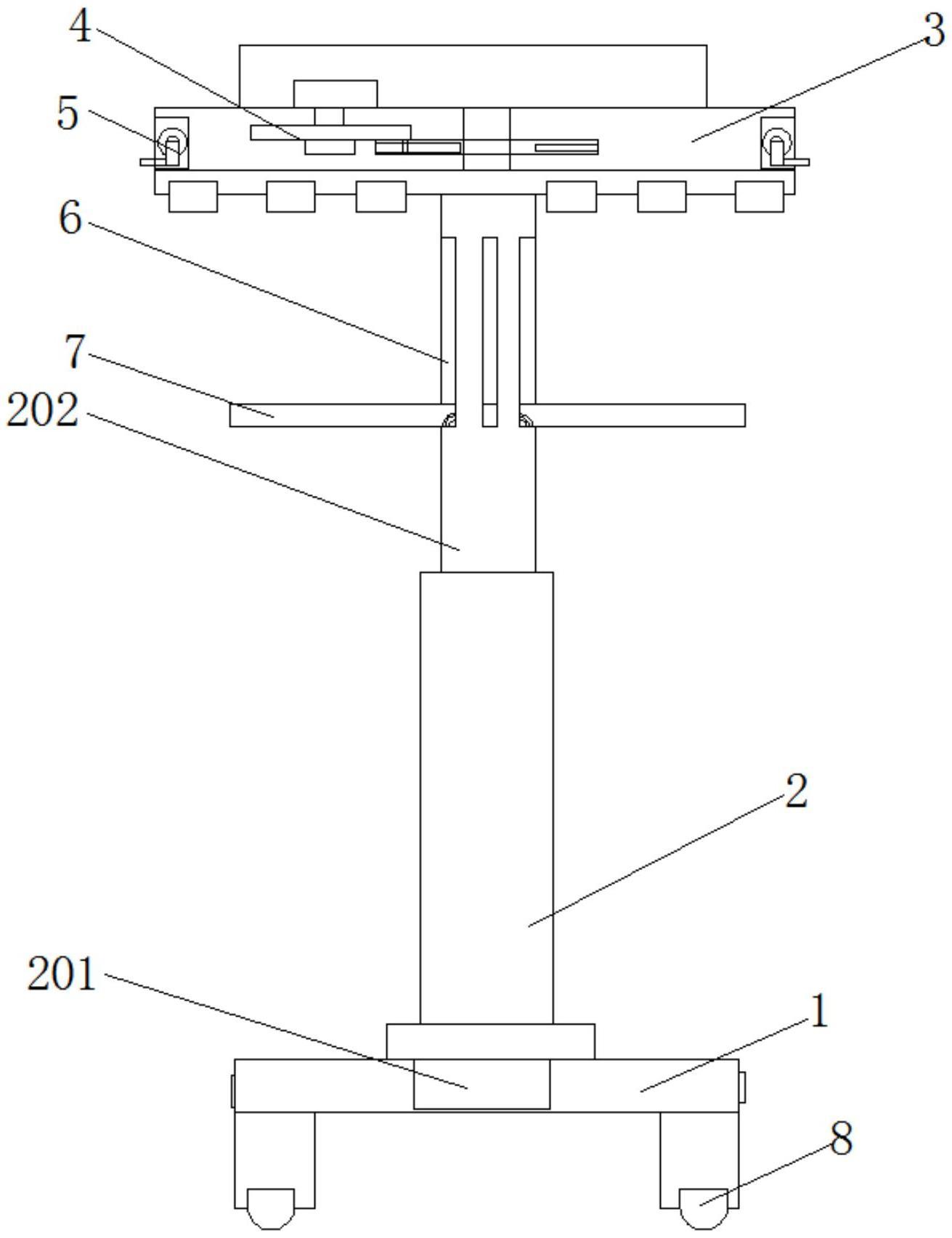

1.一种设有循环转动结构的服装架，包括架体(1)，其特征在于：所述架体(1)的内部设有升降装置(2)，所述升降装置(2)的上方设有承载架(3)，所述承载架(3)的内部设有转动结构(4)，所述转动结构(4)的两侧均设有防尘组件(5)；

2.根据权利要求1所述的一种设有循环转动结构的服装架，其特征在于：所述第二转盘(405)为多边菱形结构，所述第二转盘(405)突出的位置均开设有与固定杆(404)相匹配的凹槽(407)。

3.根据权利要求1所述的一种设有循环转动结构的服装架，其特征在于：所述升降装置(2)包括液压油缸(201)和液压伸缩杆(202)，所述液压油缸(201)的上方设有液压伸缩杆(202)。

4.根据权利要求1所述的一种设有循环转动结构的服装架，其特征在于：所述防尘组件(5)包括把手(501)、转杆(502)和防尘套(503)，所述把手(501)的后端设有转杆(502)，所述转杆(502)的外侧设有防尘套(503)。

5.根据权利要求4所述的一种设有循环转动结构的服装架，其特征在于：所述防尘套(503)的末端设有魔术贴(504)。

6.根据权利要求3所述的一种设有循环转动结构的服装架，其特征在于：所述液压伸缩杆(202)的内部开设有若干空腔(6)，所述空腔(6)的内部均设有拓展结构(7)，所述拓展结构(7)包括转轴(701)和拓展架(702)，所述拓展架(702)与液压伸缩杆(202)的连接处设有转轴(701)，所述拓展架(702)与转轴(701)和液压伸缩杆(202)之间构成转动结构。

7.根据权利要求1所述的一种设有循环转动结构的服装架，其特征在于：所述架体(1)下方的四周均设有滚轮(8)。

技术总结
本技术公开了一种设有循环转动结构的服装架，涉及服装放置架技术领域，具体为一种设有循环转动结构的服装架，包括架体，所述架体的内部设有升降装置，所述升降装置的上方设有承载架，所述承载架的内部设有转动结构，所述转动结构的两侧均设有防尘组件。本技术设置有升降装置，设置的升降装置通过液压油缸带动液压伸缩杆对上方的承载架进行升降调节，以适应不同高度的人群，设置的转动结构通过驱动电机带动第一转盘，第一转盘带动半圆形凸块转动，从而使半圆形凸块和固定杆通过第二转盘的凹槽和与之匹配的嵌合块带动第二转盘进行有序的转动，从而使第二转盘带动第三转盘转动，带动放置的服装进行转动。

技术研发人员：吴尚泽
受保护的技术使用者：上海鲸一实业有限公司
技术研发日：20221008
技术公布日：2024/1/12
