一种全自动家居窗帘的制作方法

本技术涉及窗帘领域，尤其涉及一种全自动家居窗帘。

背景技术：

1、随着窗帘的发展，它已成为人们家居不可或缺的功能性和装饰性结合的室内装饰品，用于与外界隔绝，保持居室的私密性，但是，部分窗帘在使用中也存在一些问题，例如窗帘需要人们手动操作进行开合，对于一些卧床不便起身的老人，操作较为不便，为此，提出一种全自动家居窗帘。

2、经检索，现有专利(公开号为：cn206867046u)公开了一种全自动窗帘，该专利技术虽然可以根据户外光照强度自动控制所述窗帘布开合，具有无需手动开合窗帘的优点，但是未设置针对窗帘清洗以及更换问题的相关结构，从而导致窗帘出现破损或长时间使用积灰后清洗不便。因此，本领域技术人员提供了一种全自动家居窗帘，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种全自动家居窗帘，能够使人们操作遥控器对窗帘进行遥控，当红外线传感接收器接收到指令后传递数据至控制器，通过控制器可操控伺服电机启动转动双向丝杆调节两个螺纹套之间的距离，从而带动两个第一连接块使窗帘本体实现电动开合，无需人们手动操作，实现了窗帘的自动化开关，便于人们使用。

2、为实现上述目的，本实用新型提供了如下技术方案：

3、一种全自动家居窗帘，包括盒体和窗帘本体，所述盒体的内部开设有收纳腔，所述盒体一侧外壁的中部固定连接有伺服电机，所述伺服电机的输出端贯穿盒体至收纳腔内部固定连接有双向丝杆，所述双向丝杆的杆身套设有两个螺纹套，所述螺纹套上端的中部均固定连接有限位块，所述盒体内部上端的中部开设有限位槽，所述收纳腔内壁的下端固定连接有滑轨，所述滑轨内壁的中部分别滑动连接有多个第二连接块和两个第一连接块，所述滑轨与第二连接块、第一连接块的连接处均开设有滑槽，所述滑槽的内壁均设置有滑珠，所述第二连接块和第一连接块的下端均设置有挂钩，所述窗帘本体的上端均固定连接有多个连接环；

4、所述盒体一侧外壁的中部均固定连接有控制盒，所述控制盒的内部分别设置有控制器和红外线传感接收器，所述盒体前端的外壁固定连接有魔术贴毛面，所述魔术贴毛面的前端外壁设置有魔术贴刺面，所述魔术贴刺面的前端固定连接有装饰帘；

5、通过上述技术方案，通过窗帘本体的上端设置有连接环，通过连接环与挂钩连接，可使窗帘本体快速便捷的与第一连接块、第二连接块进行安装、拆卸，在窗帘破损或积灰后可方便清洗和更换，实用性好。

6、进一步地，所述滑珠均与第一连接块、第二连接块和滑槽滑动连接；

7、通过上述技术方案，滑珠使第一连接块、第二连接块在滑轨内移动时更加平滑顺畅。

8、进一步地，所述魔术贴毛面与魔术贴刺面粘黏连接；

9、通过上述技术方案，便于盒体与装饰帘的拆装工作。

10、进一步地，所述盒体后端外壁的两侧均固定连接有安装块；

11、通过上述技术方案，通过安装块便于盒体与墙体安装。

12、进一步地，所述挂钩均与连接环贯穿连接；

13、通过上述技术方案，便于窗帘本体与挂钩的拆装工作。

14、进一步地，所述限位块均在限位槽的内部滑动连接；

15、通过上述技术方案，使其对螺纹套起到限位移动作用。

16、进一步地，所述双向丝杆远离伺服电机的一端与收纳腔转动连接；

17、通过上述技术方案，使双向丝杆在收纳腔内部转动。

18、进一步地，所述控制器均与红外线传感接收器、伺服电机电性连接；

19、通过上述技术方案，可使控制器接收红外线传感接收器的数据对伺服电机进行操控。

20、本实用新型具有如下有益效果：

21、1、本实用新型提出的一种全自动家居窗帘，该窗帘通过设置红外线传感接收器，能够使人们操作遥控器对窗帘进行遥控，当红外线传感接收器接收到指令后传递数据至控制器，通过控制器可操控伺服电机启动转动双向丝杆调节两个螺纹套之间的距离，从而带动两个第一连接块使窗帘本体实现电动开合，无需人们手动操作，实现了窗帘的自动化开关，便于人们使用。

22、2、本实用新型提出的一种全自动家居窗帘，该窗帘通过窗帘本体的上端设置有连接环，通过连接环与挂钩连接，可使窗帘本体快速便捷的与第一连接块、第二连接块进行安装、拆卸，在窗帘破损或积灰后可方便清洗和更换，实用性好。

23、3、本实用新型提出的一种全自动家居窗帘，该窗帘通过盒体的前端设置有魔术贴毛面，魔术贴毛面通过魔术贴刺面与装饰帘粘黏，通过装饰帘可对窗帘本体上方的盒体起到修饰美观作用，同时，也便于清洗、更换。

技术特征：

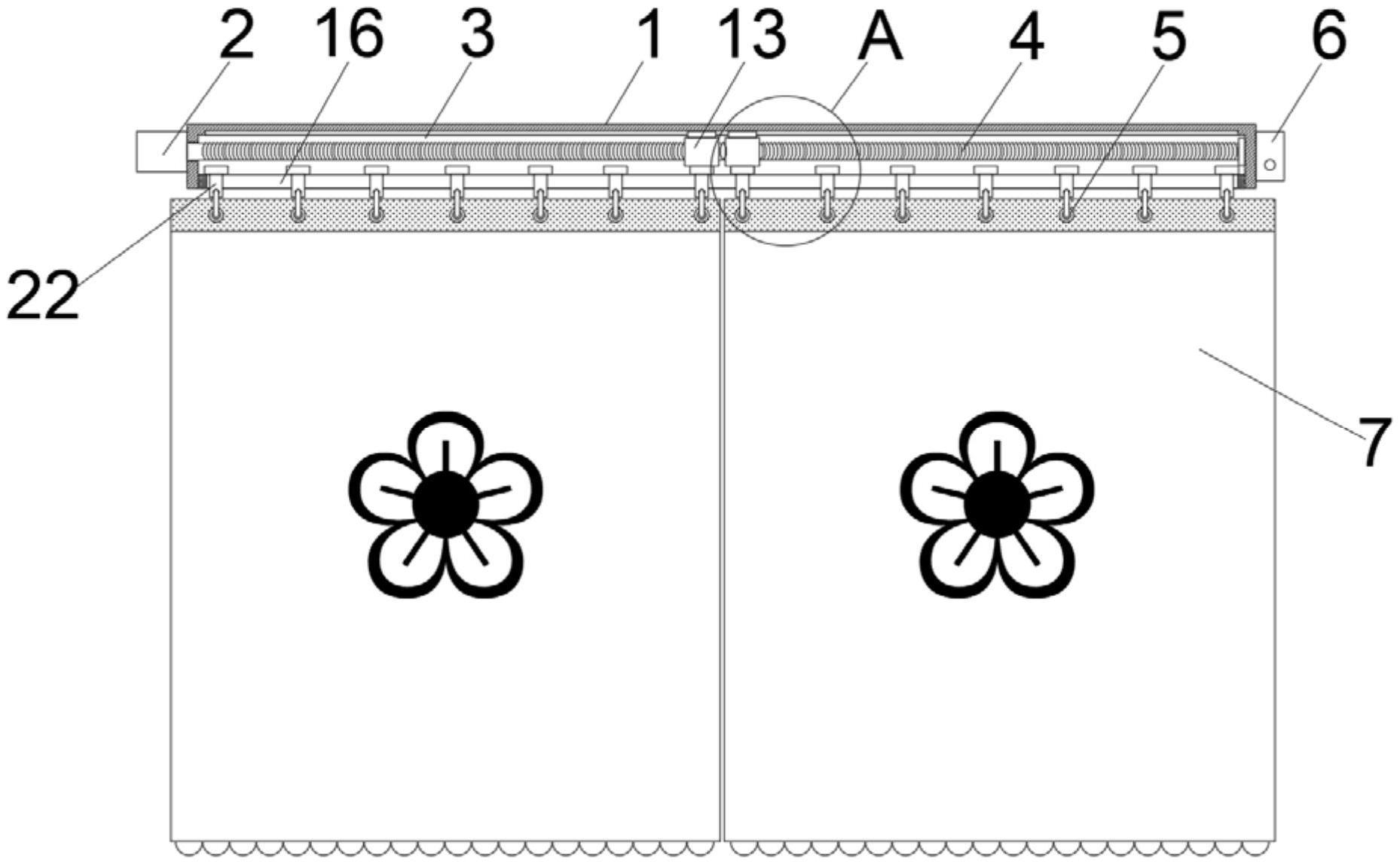

1.一种全自动家居窗帘，包括盒体(1)和窗帘本体(7)，其特征在于：所述盒体(1)的内部开设有收纳腔(3)，所述盒体(1)一侧外壁的中部固定连接有伺服电机(2)，所述伺服电机(2)的输出端贯穿盒体(1)至收纳腔(3)内部固定连接有双向丝杆(4)，所述双向丝杆(4)的杆身套设有两个螺纹套(13)，所述螺纹套(13)上端的中部均固定连接有限位块(11)，所述盒体(1)内部上端的中部开设有限位槽(12)，所述收纳腔(3)内壁的下端固定连接有滑轨(16)，所述滑轨(16)内壁的中部分别滑动连接有多个第二连接块(22)和两个第一连接块(18)，所述滑轨(16)与第二连接块(22)、第一连接块(18)的连接处均开设有滑槽(14)，所述滑槽(14)的内壁均设置有滑珠(15)，所述第二连接块(22)和第一连接块(18)的下端均设置有挂钩(17)，所述窗帘本体(7)的上端均固定连接有多个连接环(5)；

2.根据权利要求1所述的一种全自动家居窗帘，其特征在于：所述滑珠(15)均与第一连接块(18)、第二连接块(22)和滑槽(14)滑动连接。

3.根据权利要求1所述的一种全自动家居窗帘，其特征在于：所述魔术贴毛面(9)与魔术贴刺面(10)粘黏连接。

4.根据权利要求1所述的一种全自动家居窗帘，其特征在于：所述盒体(1)后端外壁的两侧均固定连接有安装块(19)。

5.根据权利要求1所述的一种全自动家居窗帘，其特征在于：所述挂钩(17)均与连接环(5)贯穿连接。

6.根据权利要求1所述的一种全自动家居窗帘，其特征在于：所述限位块(11)均在限位槽(12)的内部滑动连接。

7.根据权利要求1所述的一种全自动家居窗帘，其特征在于：所述双向丝杆(4)远离伺服电机(2)的一端与收纳腔(3)转动连接。

8.根据权利要求1所述的一种全自动家居窗帘，其特征在于：所述控制器(20)均与红外线传感接收器(21)、伺服电机(2)电性连接。

技术总结
本技术涉及窗帘领域，公开了一种全自动家居窗帘，包括盒体和窗帘本体，所述盒体的内部开设有收纳腔，所述盒体一侧外壁的中部固定连接有伺服电机，所述伺服电机的输出端贯穿盒体至收纳腔内部固定连接有双向丝杆，所述双向丝杆的杆身套设有两个螺纹套，所述螺纹套上端的中部均固定连接有限位块，所述盒体内部上端的中部开设有限位槽，所述收纳腔内壁的下端固定连接有滑轨，所述滑轨内壁的中部分别滑动连接有多个第二连接块和两个第一连接块，所述滑轨与第二连接块、第一连接块的连接处均开设有滑槽。本技术中，无需人们手动操作，实现了窗帘的自动化开关，便于人们使用，同时，便于拆卸、清洗，具有良好的实用性。

技术研发人员：王思雨
受保护的技术使用者：沈阳桂元科技有限公司
技术研发日：20221128
技术公布日：2024/1/11
