一种料理棒的绞肉杯配件的制作方法

本技术涉及绞肉杯领域，特别是涉及一种料理棒的绞肉杯配件。

背景技术：

1、现代生活中，多种多样的厨房小电器大大丰富人们的生活。例如料理机、搅拌器等，已经越来越受到广大消费者的喜爱。其中，手持式料理棒因体积小、使用方便，越来越受到人们的欢迎。手持式料理棒需要配合多种配件使用，如绞肉杯是其重要的配件。

2、现有的绞肉杯一般包括杯体、可拆卸安装在杯体上的杯盖以及绞肉刀，在杯盖内安装有变速箱组件，变速箱组件的底部设置有一个塑料连接件，使用时，绞肉刀的顶部与该塑料连接件连接；此方式，只有当绞肉刀竖直放置时，绞肉刀才容易与塑料连接件连接，当绞肉刀歪斜时，就很难装入，装配很不方便；并且由于塑料连接件与变速箱组件内齿轮很难同心，使用时噪音较大，连接很不稳固。

技术实现思路

1、(一)要解决的技术问题

2、本实用新型所要解决的问题是提供一种料理棒的绞肉杯配件，以克服现有绞肉杯装配不便、噪音大和连接不稳固的缺陷。

3、(二)技术方案

4、为解决所述技术问题，本实用新型提供一种料理棒的绞肉杯配件，包括绞肉杯体、可拆卸安装在所述绞肉杯体上端的绞肉杯盖以及可转动安装在所述绞肉杯体内的绞肉刀，所述绞肉杯盖内安装有变速箱组件，所述绞肉刀的上端通过导向驱动结构与所述变速箱组件驱动连接；所述导向驱动结构包括设置在所述绞肉杯盖下端中心的导向孔以及设置在所述变速箱组件内齿轮上的驱动插接槽，所述导向孔呈外侧口径大内侧口径小的喇叭形，所述驱动插接槽位于所述导向孔的内侧；所述绞肉刀的顶端设置有与所述驱动插接槽适配的驱动插接头，在所述导向孔的导向下，所述驱动插接头可与所述驱动插接槽插接。

5、在一些实施例中，所述绞肉杯盖的下端中心设置有导向座，所述导向座的下端朝向内部凹陷形成所述导向孔。所述绞肉杯盖包括杯盖主体和座体，所述座体采用超声波熔接的方式固定在所述杯盖主体内侧，所述变速箱组件安装在所述杯盖主体与所述座体之间。

6、在一些实施例中，所述绞肉杯盖的上端设置有连接座，所述连接座的上端内凹形成有连接槽，所述连接槽内可转动安装有用于与外部主机驱动连接的驱动连接件，所述驱动连接件与所述变速箱组件驱动连接。所述连接槽的内壁上环形等间距设置有多个用于与所述主机卡接的卡块。

7、在一些实施例中，所述绞肉杯体的底部中心设置有支撑轴，所述绞肉刀的下端设置有与所述支撑轴配合的插孔。所述绞肉杯盖的下端设置有连接凸缘，所述连接凸缘上环形等间距设置有多个弹性块，所述弹性块上设置有限位卡槽；所述绞肉杯体上设置有多个与所述弹性块适配的导向卡槽，所述导向卡槽的末端设置有与所述限位卡槽配合的限位凸点。

8、在一些实施例中，所述绞肉刀包括中心轴，所述中心轴的外圆周壁上螺旋设置有至少两个刀片。所述驱动插接头包括多个环形等间距设置的插齿，所述驱动插接槽包括多个可与所述插齿适配的齿槽。

9、在一些实施例中，所述绞肉杯体采用透明玻璃材质制作。

10、(三)有益效果

11、本实用新型提供的一种料理棒的绞肉杯配件，与现有技术相比具有以下优点：

12、1)采用喇叭形的导向孔结构，在装配绞肉刀时，即使绞肉刀倾斜装入，在导向孔的导向下也能轻松装配绞肉刀，大大降低了装配难度，装配更方便；

13、2)去除传统的塑料连接件，在变速箱组件内齿轮上设置驱动插接槽，连接时在导向孔的导向下，驱动插接头与驱动插接槽直接插接，有利于降低噪音，连接更稳固可靠。

技术特征：

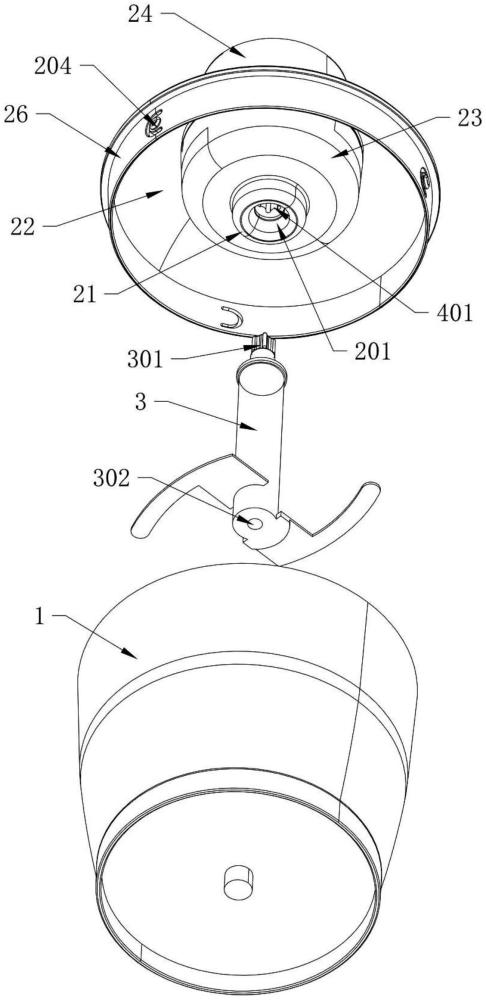

1.一种料理棒的绞肉杯配件，其特征在于：包括绞肉杯体(1)、可拆卸安装在所述绞肉杯体(1)上端的绞肉杯盖(2)以及可转动安装在所述绞肉杯体(1)内的绞肉刀(3)，所述绞肉杯盖(2)内安装有变速箱组件(4)，所述绞肉刀(3)的上端通过导向驱动结构与所述变速箱组件(4)驱动连接；所述导向驱动结构包括设置在所述绞肉杯盖(2)下端中心的导向孔(201)以及设置在所述变速箱组件(4)内齿轮上的驱动插接槽(401)，所述导向孔(201)呈外侧口径大内侧口径小的喇叭形，所述驱动插接槽(401)位于所述导向孔(201)的内侧；所述绞肉刀(3)的顶端设置有与所述驱动插接槽(401)适配的驱动插接头(301)，在所述导向孔(201)的导向下，所述驱动插接头(301)可与所述驱动插接槽(401)插接。

2.如权利要求1所述的料理棒的绞肉杯配件，其特征在于：所述绞肉杯盖(2)的下端中心设置有导向座(21)，所述导向座(21)的下端朝向内部凹陷形成所述导向孔(201)。

3.如权利要求1所述的料理棒的绞肉杯配件，其特征在于：所述绞肉杯盖(2)包括杯盖主体(22)和座体(23)，所述座体(23)采用超声波熔接的方式固定在所述杯盖主体(22)内侧，所述变速箱组件(4)安装在所述杯盖主体(22)与所述座体(23)之间。

4.如权利要求1所述的料理棒的绞肉杯配件，其特征在于：所述绞肉杯盖(2)的上端设置有连接座(24)，所述连接座(24)的上端内凹形成有连接槽(202)，所述连接槽(202)内可转动安装有用于与外部主机驱动连接的驱动连接件(25)，所述驱动连接件(25)与所述变速箱组件(4)驱动连接。

5.如权利要求4所述的料理棒的绞肉杯配件，其特征在于：所述连接槽(202)的内壁上环形等间距设置有多个用于与所述主机卡接的卡块(203)。

6.如权利要求1所述的料理棒的绞肉杯配件，其特征在于：所述绞肉杯体(1)的底部中心设置有支撑轴(101)，所述绞肉刀(3)的下端设置有与所述支撑轴(101)配合的插孔(302)。

7.如权利要求1所述的料理棒的绞肉杯配件，其特征在于：所述绞肉杯盖(2)的下端设置有连接凸缘(26)，所述连接凸缘(26)上环形等间距设置有多个弹性块(204)，所述弹性块(204)上设置有限位卡槽(205)；所述绞肉杯体(1)上设置有多个与所述弹性块(204)适配的导向卡槽(102)，所述导向卡槽(102)的末端设置有与所述限位卡槽(205)配合的限位凸点(103)。

8.如权利要求1所述的料理棒的绞肉杯配件，其特征在于：所述绞肉刀(3)包括中心轴(303)，所述中心轴(303)的外圆周壁上螺旋设置有至少两个刀片(304)。

9.如权利要求1所述的料理棒的绞肉杯配件，其特征在于：所述驱动插接头(301)包括多个环形等间距设置的插齿(305)，所述驱动插接槽(401)包括多个可与所述插齿(305)适配的齿槽(402)。

10.如权利要求1所述的料理棒的绞肉杯配件，其特征在于：所述绞肉杯体(1)采用透明玻璃材质制作。

技术总结
本技术提供了一种料理棒的绞肉杯配件，包括绞肉杯体、绞肉杯盖以及可转动安装在所述绞肉杯体内的绞肉刀，所述绞肉杯盖内安装有变速箱组件，所述绞肉刀的上端通过导向驱动结构与所述变速箱组件驱动连接；所述导向驱动结构包括设置在所述绞肉杯盖下端中心的导向孔以及设置在所述变速箱组件内齿轮上的驱动插接槽，所述导向孔呈外侧口径大内侧口径小的喇叭形，所述驱动插接槽位于所述导向孔的内侧；所述绞肉刀的顶端设置有与所述驱动插接槽适配的驱动插接头，在所述导向孔的导向下，所述驱动插接头可与所述驱动插接槽插接；本技术提供的一种料理棒的绞肉杯配件，克服了现有绞肉杯装配不便、噪音大和连接不稳固的缺陷。

技术研发人员：童文贤
受保护的技术使用者：宁波飞驰达电子科技发展有限公司
技术研发日：20231221
技术公布日：2024/9/9
