一种用于黄土边坡坡面绿化的装置的制作方法

本发明属于岩土工程领域，尤其涉及一种用于黄土边坡坡面绿化的装置。

背景技术：

我国拥有世界上分布最集中且面积最大的黄土地区，黄土地区植被稀少，夏季多暴雨，土壤疏松，黄土边坡易受雨水长期侵蚀、水土流失严重，形成沟壑纵横的地形环境，导致耕地面积减少，河流泥沙含量增加等问题。

提高黄土边坡植被覆盖率是一种经济有效的手段，植被不但具有控制水土流失的作用，而且植被根系的锚固加筋的作用兼具提高坡体稳定性，该方法已被大量的工程采用。然而，黄土地区降雨量小且集中，蒸发量大，旱季时植被在缺水的条件下很难存活，因此达不到绿化效果。据此，需要探索一种高效、简便、经济的技术手段提高黄土边坡坡面的绿化效果。

技术实现要素：

本发明针对黄土地区，解决坡面植物因旱季缺水无法生长的问题，从而增加坡面植被覆盖率，有效控制水土流失。

本发明的技术方案为：一种用于黄土边坡坡面绿化的装置，该装置由圆形集水箱、盖板、土工布、导水体、虹吸管束组成，在每条坡沟埋置一个圆形集水箱，圆形集水箱开口处放置盖板，盖板中心设置一个圆孔，盖板中心下凹，盖板上方铺设一层土工布，土工布上方放置导水体，导水体的结构为土工布包裹砂土，圆形集水箱侧壁设置一个开孔，虹吸管束的进水口伸入到圆形集水箱的底部，虹吸管束穿过圆形集水箱侧壁的开孔伸出到圆形集水箱外，虹吸管束最高点的高程低于盖板的高程，虹吸管束由多个直径为1mm-2mm的虹吸管组成，虹吸管材质为PU管或PA管，虹吸管束伸出到圆形集水箱外后分散成各个独立的虹吸管，虹吸管的出水口插在坡面植物根系附近的土体中。

当雨季到来时，降雨形成的径流汇集在坡沟处，水流过导水体后下渗，再流过土工布，然后从盖板上的圆孔流入圆形集水箱内，圆形集水箱中的水位上升到一定高度，虹吸作用启动，虹吸管为坡面上植物的根系缓慢地、持续不断地供水，提高坡面上的植物的存活率，达到坡面的绿化效果。

本发明的优点如下。

1.圆形集水箱埋在土体中，开口密封，蒸发量小，收集到的水不易流失，同时减小了坡沟径流对坡体的冲刷。

2.运用虹吸原理为坡面植物根系供水，虹吸供水是一种流量和流动过程由水位变化自动控制的系统，具有免动力实现水体高效跨越传输的特点，通过增加虹吸管的长度可以为距离坡沟较远的植物供水。

3.虹吸供水的方式缓慢并且持续稳定，保证了一次降雨集水可以供水数月。

4.整个装置随着使用时间增加，细颗粒土会进入圆形集水箱中并淤积，但是虹吸作用会吸出细颗粒土，保证整个装置持续有效地发挥作用。

附图说明

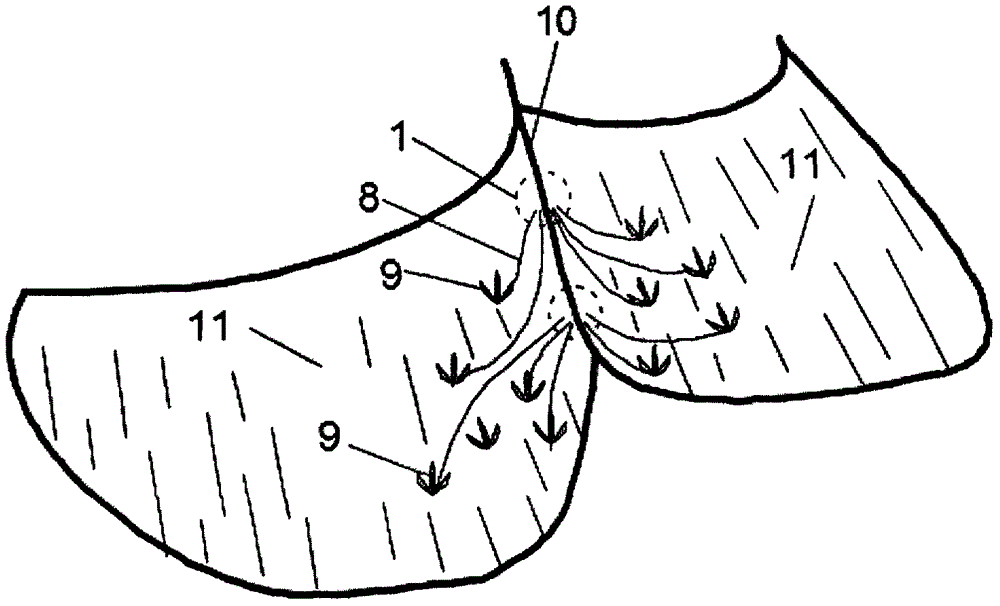

图1是本发明俯视效果图。

图2是本发明沿垂直于边坡走向的方向的剖面图。

图中，1圆形集水箱、2盖板、3圆孔、4土工布、5导水体、6开孔、7虹吸管束、8虹吸管、9植物、10坡沟、11坡面。

具体实施方式

下面结合附图和具体实施例对本发明作进一步详细说明，本发明的目的和效果将更加明显。

如图1-2所示，本发明提供的一种用于黄土边坡坡面绿化的装置，该装置由圆形集水箱1、盖板2、土工布4、导水体5、虹吸管束7组成，在每条坡沟10埋置一个圆形集水箱1，圆形集水箱1开口处放置盖板2，盖板2中心设置一个圆孔3，盖板2中心下凹，盖板2上方铺设一层土工布4，土工布4上方放置导水体5，导水体5的结构为土工布包裹砂土，圆形集水箱1侧壁设置一个开孔6，虹吸管束7的进水口伸入到圆形集水箱1的底部，虹吸管束7穿过圆形集水箱1侧壁的开孔6伸出到圆形集水箱1外，虹吸管束7最高点的高程低于盖板2的高程，虹吸管束7由多个直径为1mm-2mm的虹吸管8组成，虹吸管8材质为PU管或PA管，虹吸管束7伸出到圆形集水箱1外后分散成各个独立的虹吸管8，虹吸管8的出水口插在坡面植物9根系附近的土体中。

当雨季到来时，降雨形成的径流汇集在坡沟10处，水流过导水体5后下渗，再流过土工布4，然后从盖板2上的圆孔3流入圆形集水箱1内，圆形集水箱1中的水位上升到一定高度，虹吸作用启动，虹吸管为坡面11上植物9的根系缓慢地、持续不断地供水，提高坡面11上的植物9的存活率，达到坡面11的绿化效果。
