一种防止返臭返水的地漏的制作方法

本发明属于地漏技术领域，具体是一种防止返臭返水的地漏。

背景技术：

地漏是地面与排水管道系统连接的排水器具，它排除的是地面水、灰尘、纤维物多，毛发，易沉积物等。现有的地漏大多采用返水溢流式结构的水密封防臭地漏。而水密封式地漏在一段时间不下水后由于水位过低或者干涸，地漏就会丧失密封防臭的功能，从而需要经常补水防臭，给使用者带来较大不便。

技术实现要素：

本发明针对现有技术不足，提供一种防止返臭返水的地漏，能够有效防止地漏返水，以及防止因为液封水蒸发而导致下水道内的臭气进入室内。

为了解决上述技术问题，本发明通过下述技术方案得以解决：一种防止返臭返水的地漏，包括筒形壳体，所述壳体顶部边缘设置有凸缘，所述壳体顶部设置有若干第一通孔，所述壳体侧面设置有排水口，所述壳体顶部转动设置有第一转轴，所述第一转轴上设置有叶轮，所述壳体内侧竖直设置有若干第二滑槽，若干所述第二滑槽内均滑动设置有滑动条，若干所述滑动条上端共同连接一个滑动环，所述第一转轴底部设置有卷线轮，所述卷线轮上设置有环形的第三滑槽，所述第三滑槽上设置有若干滑块，若干所述滑块与若干所述滑动条之间分别通过拉绳连接，所述卷线轮上设置有抵住所述滑块的弹性折弯片，所述滑动条底部连接有滑动板，所述滑动板上设置有出水管道，所述壳体底部设置有积水槽，所述滑动板与所述壳体底部之间设置有弹簧，所述壳体内设置有密封塞，当所述滑动条滑动至所述第二滑槽上端时，所述密封塞堵住所述出水管道，所述滑动条位于所述第二滑槽上的任何位置时所述出水管道下端始终位于所述积水槽开口的下方，所述壳体顶部设置有第二通孔，所述滑动环顶部设置有凸块，当所述密封塞堵住所述出水管道时所述凸块伸出所述第二通孔。该地漏在使用时在下水的过程中水流推动叶轮驱动第一转轴转动，第一转轴转动驱动卷线轮转动将拉绳卷绕起来，拉绳卷绕将滑动条下拉，在拉力逐渐增大的过程中弹性弯折片弯折幅度逐渐增大，直到滑块脱离弹性折弯片后在第三滑槽上滑动将卷绕的拉绳放松，弹簧弹力驱动滑动条向上运动，采用该结构有效防止下水道内的臭气进入到室内，在地漏返水时，叶轮会反向转动，从而使得滑动条向上滑动，带动滑动板向上滑动，直到密封塞堵住出水管道后就停止返水，从而有效防止返水。由于返水后水面会在叶轮上方，需要叶轮上方的水蒸发完再进水才能转动，因此当水面在叶轮上方时进水叶轮不会转动，而密封塞堵住所述出水管道无法出水，通过踩压凸块能够使得密封塞和出水管道之间产生缝隙从而下水，使得地漏能够正常出水。

上述技术方案中，优选的，所述第一转轴周向设置有若干卷绕杆，所述第一转轴外周轴向设置有若干第一滑槽，所述第一滑槽内滑动设置有若干刀片，若干所述刀片固定于圆环形刀片架上，所述滑动环与所述刀片架转动连接。采用该结构在使用时在下水的过程中水流推动叶轮驱动第一转轴转动，在第一转轴转动时卷绕杆将头发与纤维卷到第一转轴上，同时第一转轴转动驱动卷线轮转动将拉绳卷绕起来，拉绳卷绕将滑动条下拉，在拉力逐渐增大的过程中弹性弯折片弯折幅度逐渐增大，直到滑块脱离弹性折弯片后在第三滑槽上滑动将卷绕的拉绳放松，弹簧弹力驱动滑动环向上运动，刀片将卷到在第一转轴上的头发、纤维物切断，滑块继续与弹性折弯块贴合卷绕拉绳，如此循环。

上述技术方案中，优选的，所述滑动环通过螺纹旋合形成安装槽，所述安装槽内设置有所述刀片架，所述刀片架两侧设置有滚珠槽，所述滚珠槽上设置有滚珠，采用该结构使得在第一转轴转动的过程中刀片架与滑动环之间的摩擦减小，从而延长使用寿命，同时通过螺纹旋合方便刀片架的安装。

本发明与现有技术相比，具有如下有益效果：该地漏在使用时在下水的过程中水流推动叶轮驱动第一转轴转动，第一转轴转动驱动卷线轮转动将拉绳卷绕起来，拉绳卷绕将滑动条下拉，在拉力逐渐增大的过程中弹性弯折片弯折幅度逐渐增大，直到滑块脱离弹性折弯片后在第三滑槽上滑动将卷绕的拉绳放松，弹簧弹力驱动滑动环向上运动，采用该结构有效防止下水道内的臭气进入到室内，同时在地漏返水时，叶轮会反向转动，从而使得滑动条向上滑动，带动滑动板向上滑动，直到密封塞堵住出水管道后就停止返水，从而有效防止返水。

附图说明

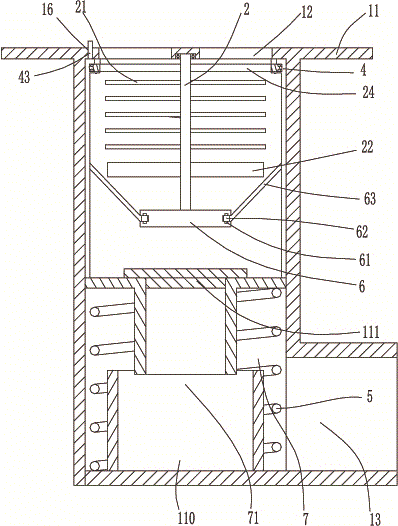

图1为本发明实施例状态一的结构示意图。

图2为本发明实施例状态二的结构示意图。

图3为图1的局部放大图。

图4为刀片架与第一转轴的截面示意图。

图5为卷线轮未卷绕拉绳的结构示意图。

图6为卷线轮卷绕拉绳后的结构示意图。

具体实施方式

下面结合附图和具体实施方式对本发明作进一步详细描述：参见图1至图6，一种防止返臭返水的地漏，包括筒形壳体1，所述壳体1顶部边缘设置有凸缘11，所述壳体1顶部设置有若干第一通孔12，所述壳体1侧面设置有排水口13，所述壳体1顶部转动设置有第一转轴2，所述第一转轴2上设置有叶轮22，所述壳体1内侧竖直设置有若干第二滑槽14，若干所述第二滑槽14内均滑动设置有滑动条3，若干所述滑动条3上端共同连接一个滑动环4，所述第一转轴2底部设置有卷线轮6，所述卷线轮6上设置有环形的第三滑槽61，所述第三滑槽61上设置有若干滑块62，若干所述滑块62与若干所述滑动条3之间分别通过拉绳63连接，所述卷线轮6上设置有抵住所述滑块62的弹性折弯片64，所述滑动条3底部连接有滑动板7，所述滑动板7上设置有出水管道71，所述壳体1底部设置有积水槽110，所述滑动板7与所述壳体1底部之间设置有弹簧5，所述壳体1内设置有密封塞111，当所述滑动条3滑动至所述第二滑槽14上端时，所述密封塞111堵住所述出水管道71，所述滑动条3位于所述第二滑槽14上的任何位置时所述出水管道71下端始终位于所述积水槽110开口的下方，所述壳体顶部设置有第二通孔16，所述滑动环4顶部设置有凸块43，当所述密封塞111堵住所述出水管道71时所述凸块43伸出所述第二通孔16。该地漏在使用时在下水的过程中水流推动叶轮驱动第一转轴转动，第一转轴转动驱动卷线轮转动将拉绳卷绕起来，拉绳卷绕将滑动条下拉，在拉力逐渐增大的过程中弹性弯折片弯折幅度逐渐增大，直到滑块脱离弹性折弯片后在第三滑槽上滑动将卷绕的拉绳放松，弹簧弹力驱动滑动环向上运动，采用该结构有效防止下水道内的臭气进入到室内，同时在地漏返水时，叶轮会反向转动，从而使得滑动条向上滑动，带动滑动板向上滑动，直到密封塞堵住出水管道后就停止返水，从而有效防止返水。由于返水后水面会在叶轮上方，需要叶轮上方的水蒸发完再进水才能转动，因此当水面在叶轮上方时进水叶轮不会转动，而密封塞堵住所述出水管道无法出水，通过踩压凸块能够使得密封塞和出水管道之间产生缝隙从而下水，使得地漏能够正常出水。

所述第一转轴2周向设置有若干卷绕杆21，所述第一转轴2外周轴向设置有若干第一滑槽23，所述第一滑槽23内滑动设置有若干刀片24，若干所述刀片24固定于圆环形刀片架25上，所述滑动环4与所述刀片架25转动连接。采用该结构在使用时在下水的过程中水流推动叶轮驱动第一转轴转动，在第一转轴转动时卷绕杆将头发与纤维卷到第一转轴上，同时第一转轴转动驱动卷线轮转动将拉绳卷绕起来，拉绳卷绕将滑动条下拉，在拉力逐渐增大的过程中弹性弯折片弯折幅度逐渐增大，直到滑块脱离弹性折弯片后在第三滑槽上滑动将卷绕的拉绳放松，弹簧弹力驱动滑动环向上运动，刀片将卷到在第一转轴上的头发、纤维物切断，滑块继续与弹性折弯块贴合卷绕拉绳，如此循环。

所述滑动环4通过螺纹旋合形成安装槽41，所述安装槽41内设置有所述刀片架25，所述刀片架25两侧设置有滚珠槽251，所述滚珠槽251上设置有滚珠252，采用该结构使得在第一转轴转动的过程中刀片架与滑动环之间的摩擦减小，从而延长使用寿命，同时通过螺纹旋合方便刀片架的安装。
