一种实用的基础环防水防腐方法与流程

本发明属于风力发电技术领域，具体涉及一种实用的基础环防水防腐方法。

背景技术：

随着环保问题的日益突出，能源供应的渐趋紧张，风能作为一种清洁的可再生能源，已越来越受到欢迎和重视。风电是世界上公认的除水能、核电外，最接近商业化、市场竞争力最强的可再生能源技术，而且其占用土地少，社会争议少，环境友好，能较快实现规模化和产业化。

目前，风力发电机组塔底基础环一般高于基础混凝土上平面一段距离，基础混凝土和基础环之间的缝隙容易进水，导致钢制基础段下段表面损坏和基础环表面腐蚀，进而对风电机组的安全性有一定影响。

技术实现要素：

本发明提供了一种实用的基础环防水防腐方法，解决现有基础混凝土和基础环之间的缝隙容易进水，导致钢制基础段下段表面损坏和基础环表面腐蚀等问题。

本发明提供的一种实用的基础环防水防腐方法包括以下步骤：

S1、基础环隔离

S1.1、将基础环壁面以及椭圆孔孔沿清理干净；

S1.2、在椭圆孔上沿230或270mm处沿基础环外壁环向弹标记线，并以此标记线为准向下230或270mm处再弹一根环向标记线，在两条标记线之间的区域均匀涂抹胶黏剂，待胶黏剂稍微发粘时，将裁好的橡胶卷材对齐两条标记线平整黏贴在基础环外壁上；

S1.3、在基础环内壁重复步骤S1.2的工作；

S1.4、裁剪出宽度与椭圆孔孔沿厚度相同、长度为412mm的橡胶卷材，涂胶后黏贴在椭圆孔孔沿上；

S2、基础环密封

S2.1、在浇筑混凝土前，在椭圆孔上沿向上230或270mm处，基础环的内外壁上贴一层1cm厚、5cm高的挤塑板；

S2.2、浇筑混凝土后，除去步骤S2.1所述的挤塑板，并将基础环上的内外凹槽清理干净，所述凹槽通过丙烯酸酯建筑密封膏进行密封；

S2.3、将稀释的防水涂料均匀涂布于基础混凝土表面以及基础环表面上，待涂层干燥后再重复涂布2-3遍；

S2.4、待步骤S2.3防水涂料涂完干燥后，在基础混凝土表面铺贴玻璃纤维网格布；

S2.5、步骤S2.4的玻璃纤维网格布铺贴完毕后，重复步骤S2.3再涂防水涂料，涂层干燥后，平面层部位采用细石混凝土或水泥砂浆平铺保护，立面层部位采用砖或者厚度为4-5cm的塑料保护。

进一步的，所述步骤S2.1中的挤塑板通过可除去的、非腐蚀性的粘结剂固定，以防止滑动。

进一步的，所述步骤S2.2中凹槽通过丙烯酸酯建筑密封膏进行密封的方法是：使用胶枪注胶，将胶枪嘴压住凹槽表面将丙烯酸酯建筑密封膏缓慢连续注入凹槽内。

优选的，所述防水涂料选择氯丁橡胶沥青防水涂料或者硅橡胶涂膜防水涂料。

进一步的，所述步骤S2.4铺贴玻璃纤维网格布的方法为干铺法：将玻璃纤维网格布间隔一个布条的对接宽度并展平后用防水涂料点粘固定，铺完第一层玻璃纤维网格布后涂刷防水涂料2-3遍，待防水涂料完全干燥后铺设第二层玻璃纤维网格布，所述第二层玻璃纤维网格布与第一层玻璃纤维网格布错位搭接，也用防水涂料点粘固定，并在第二层玻璃纤维网格布上涂1-2遍防水涂料。

进一步的，所述步骤S2.4铺贴玻璃纤维网格布的方法为湿铺法：将玻璃纤维网格布卷成圆卷，边滚边涂防水涂料，并用毛刷将玻璃纤维网格布碾平整，排出气泡，将玻璃纤维网格布纤维网眼浸满防水涂料。

优选的，所述玻璃纤维网格布的搭接宽度为70mm，对接宽度为10mm。

本发明的有益效果：

经过两道设防：第一道为沿基础环与混凝土交界面处预留的凹槽内打密封胶，第二道为在基础环与混凝土交界面范围涂刷防水涂料，基础环内部、外部都进行了隔离和密封，可以有效的避免基础混凝土和基础环之间的缝隙进水，防止钢制基础段下段表面损坏和基础环表面腐蚀，在一定程度上加强了风电机组的安全性能。

附图说明

图1是实施例一基础环结构示意图，

图2是实施例二基础环结构示意图，

图3是实施例一基础环隔离示意图，

图4是实施例一基础环密封示意图，

图5是实施例二基础环隔离示意图，

图6是实施例二基础环密封示意图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用于解释本发明，不能理解为对本发明具体保护范围的限定。

实施例一

参照图1，本实施例的基础环具有一圈椭圆孔，其结构主要包括上法兰、底法兰、筒壁、避雷螺栓、接地用支架，参照图3和图4，本实施例针对图1所示的基础环进行防水防腐的方法步骤如下：

S1、基础环隔离

S1.1、将基础环壁面以及椭圆孔孔沿清理干净；

S1.2、在椭圆孔上沿230mm处沿基础环外壁环向弹标记线，并以此标记线为准向下230mm处再弹一根环向标记线，在两条标记线之间的区域均匀涂抹胶黏剂，待胶黏剂稍微发粘时，将裁好的橡胶卷材对齐两条标记线平整黏贴在基础环外壁上，并且一边压紧一边赶走气泡；

S1.3、在基础环内壁重复步骤S1.2的工作；

S1.4、裁剪出宽度为32mm、长度为412mm的橡胶卷材，涂胶后黏贴在椭圆孔孔沿上，所述椭圆孔孔沿的厚度也是32mm；

S2、基础环密封

S2.1、在浇筑混凝土前，在椭圆孔上沿向上230mm处，基础环的内外壁上贴一层1cm厚、5cm高的挤塑板，挤塑板具有弹性和一定的抗压强度，使用双面胶带将挤塑板贴在基础环生，双面胶带可去除，并且没有腐蚀性，可以有效的防止挤塑板滑动；

S2.2、浇筑混凝土后，除去步骤S2.1所述的挤塑板，并将基础环上的内外凹槽清理干净，所述凹槽通过丙烯酸酯建筑密封膏进行密封；具体的，对于粘贴挤塑板的双面胶可以使用一种非腐蚀性的清洁剂进行清除，凹槽的清理必须没有油脂、灰尘、预埋残留物，凹槽必须先用水润湿，但是凹槽内不能有明水存在；通过丙烯酸酯建筑密封膏对凹槽进行密封的方法具体是：使用胶枪注胶，旋下胶棒喷嘴，切掉螺旋形结构的上端，旋上喷嘴，根据凹槽的宽度斜向切掉喷头，将胶枪嘴压住凹槽表面将丙烯酸酯建筑密封膏缓缓连续得注入到凹槽内，不能产生空腔，在15分钟内用泥铲或者其他工具(使用少量的水)将密封膏抹平，只能在晴天时进行密封，温度要求在+5℃到+40℃之间，空气湿度不能超过80％，多余的密封膏必须立即用水冲洗掉，凝固后的接头材料用刮刀除去；

S2.3、将稀释的防水涂料均匀涂布于基础混凝土表面以及基础环表面上，涂刷应在无阳光的早晚进行，以使防水涂料有充分的时间想基层毛细孔内渗透，增强涂层对底层的粘结力，待涂层干燥后再重复涂布2-3遍，防水涂料的涂刷应当厚度适宜、涂布均匀，不得有流淌、堆积现象，以利于水分蒸发和避免气泡，所述防水涂料选择氯丁橡胶沥青防水涂料；

S2.4、待步骤S2.3防水涂料涂完干燥后，在基础混凝土表面铺贴玻璃纤维网格布，本实施例采用干铺法，具体的，使用搭接宽度为70mm，对接宽度为10mm的玻璃纤维网格布，将玻璃纤维网格布间隔一个布条的对接宽度并展平后用涂料点粘固定，铺完第一层玻璃纤维网格布后涂刷防水涂料2-3遍，待防水涂料完全干燥后铺设第二层玻璃纤维网格布，所述第二层玻璃纤维网格布与第一层玻璃纤维网格布错位搭接，也用涂料点粘固定，并在第二层玻璃纤维网格布上涂1-2遍防水涂料；在施工过程中，为防止涂层表面粘脚，可在局部涂层表面上撒少量粉砂(大于40目)或滑石粉(50－100目)，粉料宜少撒，以免影响涂层质量；

S2.5、步骤S2.4的玻璃纤维网格布铺贴完毕后，重复步骤S2.3再涂防水涂料，涂层干燥后，平面层部位采用细石混凝土或水泥砂浆平铺保护，立面层部位采用砖或者厚度为4-5cm的塑料保护。

实施例二

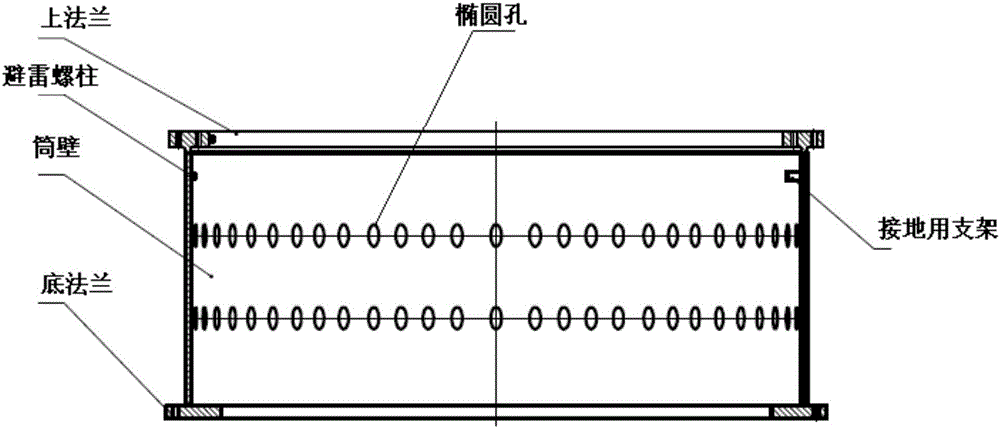

参照图2，本实施例的基础环具有两圈椭圆孔，其结构主要包括上法兰、底法兰、筒壁、避雷螺栓、接地用支架，参照图5和图6，本实施例针对图2所示的基础环进行防水防腐的方法步骤如下：

S1、基础环隔离

S1.1、将基础环壁面以及椭圆孔孔沿清理干净；

S1.2、在椭圆孔上沿270mm处沿基础环外壁环向弹标记线，并以此标记线为准向下270mm处再弹一根环向标记线，在两条标记线之间的区域均匀涂抹胶黏剂，待胶黏剂稍微发粘时，将裁好的橡胶卷材对齐两条标记线平整黏贴在基础环外壁上，并且一边压紧一边赶走气泡；

S1.3、在基础环内壁重复步骤S1.2的工作；

S1.4、裁剪出宽度为36mm、长度为412mm的橡胶卷材，涂胶后黏贴在椭圆孔孔沿上，所述椭圆孔孔沿的厚度也是36mm；

S2、基础环密封

S2.1、在浇筑混凝土前，在椭圆孔上沿向上270mm处，基础环的内外壁上贴一层1cm厚、5cm高的挤塑板，挤塑板具有弹性和一定的抗压强度，使用双面胶带将挤塑板贴在基础环生，双面胶带可去除，并且没有腐蚀性，可以有效的防止挤塑板滑动；

S2.2、浇筑混凝土后，除去步骤S2.1所述的挤塑板，并将基础环上的内外凹槽清理干净，所述凹槽通过丙烯酸酯建筑密封膏进行密封；具体的，对于粘贴挤塑板的双面胶可以使用一种非腐蚀性的清洁剂进行清除，凹槽的清理必须没有油脂、灰尘、预埋残留物，凹槽必须先用水润湿，但是凹槽内不能有明水存在；通过丙烯酸酯建筑密封膏对凹槽进行密封的方法具体是：使用胶枪注胶，旋下胶棒喷嘴，切掉螺旋形结构的上端，旋上喷嘴，根据凹槽的宽度斜向切掉喷头，将胶枪嘴压住凹槽表面将丙烯酸酯建筑密封膏缓缓连续得注入到凹槽内，不能产生空腔，在15分钟内用泥铲或者其他工具(使用少量的水)将密封膏抹平，只能在晴天时进行密封，温度要求在+5℃到+40℃之间，空气湿度不能超过80％，多余的密封膏必须立即用水冲洗掉，凝固后的接头材料用刮刀除去；

S2.3、将稀释的防水涂料均匀涂布于基础混凝土表面以及基础环表面上，涂刷应在无阳光的早晚进行，以使防水涂料有充分的时间想基层毛细孔内渗透，增强涂层对底层的粘结力，待涂层干燥后再重复涂布2-3遍，防水涂料的涂刷应当厚度适宜、涂布均匀，不得有流淌、堆积现象，以利于水分蒸发和避免气泡，所述防水涂料选择硅橡胶涂膜防水涂料；

S2.4、待步骤S2.3防水涂料涂完干燥后，在基础混凝土表面铺贴玻璃纤维网格布，本实施例采用湿铺法，具体的，使用搭接宽度为70mm，对接宽度为10mm的玻璃纤维网格布，将玻璃纤维网格布卷成圆卷，边滚边涂防水涂料，并用毛刷将玻璃纤维网格布碾平整，排出气泡，将玻璃纤维网格布纤维网眼浸满防水涂料，不得有漏涂和褶皱现象。

S2.5、步骤S2.4的玻璃纤维网格布铺贴完毕后，重复步骤S2.3再涂防水涂料，涂层干燥后，平面层部位采用细石混凝土或水泥砂浆平铺保护，立面层部位采用砖或者厚度为4-5cm的塑料保护。
