一种防臭地漏阀芯的制作方法

本实用新型涉及卫生洁具技术领域，具体涉及一种防臭地漏阀芯。

背景技术：

地漏是连接排水管道系统与室内地面的重要接口，作为住宅中排水系统的重要部件，它的性能好坏直接影响室内空气的质量，对卫浴间的异味控制非常重要；通常是为了防止室内排水管路中恶臭气味的返溢，会利用水封防臭，现有的水封防臭方法只能在短期内有效，并不能起到长期防臭的效果，另外由于采用水封结构，潮湿的环境容易滋生病菌；还有的地漏虽然能够将水彻底排尽，但其密封性能比较差，误动作比较多，容易造成臭气和病菌回流。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种防臭地漏阀芯，它包括顶部挡板、引流斜板、阀芯本体、转轴、转动板支撑板、转动板、出水口、提手、进水口；顶部挡板位于阀芯本体顶部；引流斜板位于顶部挡板下方；阀芯本体下方设有转动板支撑板；转动板支撑板两侧设有转动板；转动板顶部设有转轴；顶部挡板中心设有进水口；进水口下方设有出水口；顶部挡板内设有提手。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种防臭地漏阀芯，它采用磁铁吸合件完成吸合闭合，能够减少误动作；其既能够彻底排尽水，防止滋生细菌，同时不需要地漏中再依靠水密封也能够避免气味返溢，且密封性好。

【附图说明】

此处所说明的附图是用来提供对本实用新型的进一步理解，构成本申请的一部分，但并不构成对本实用新型的不当限定，在附图中：

图1是本实用新型的整体结构示意图。

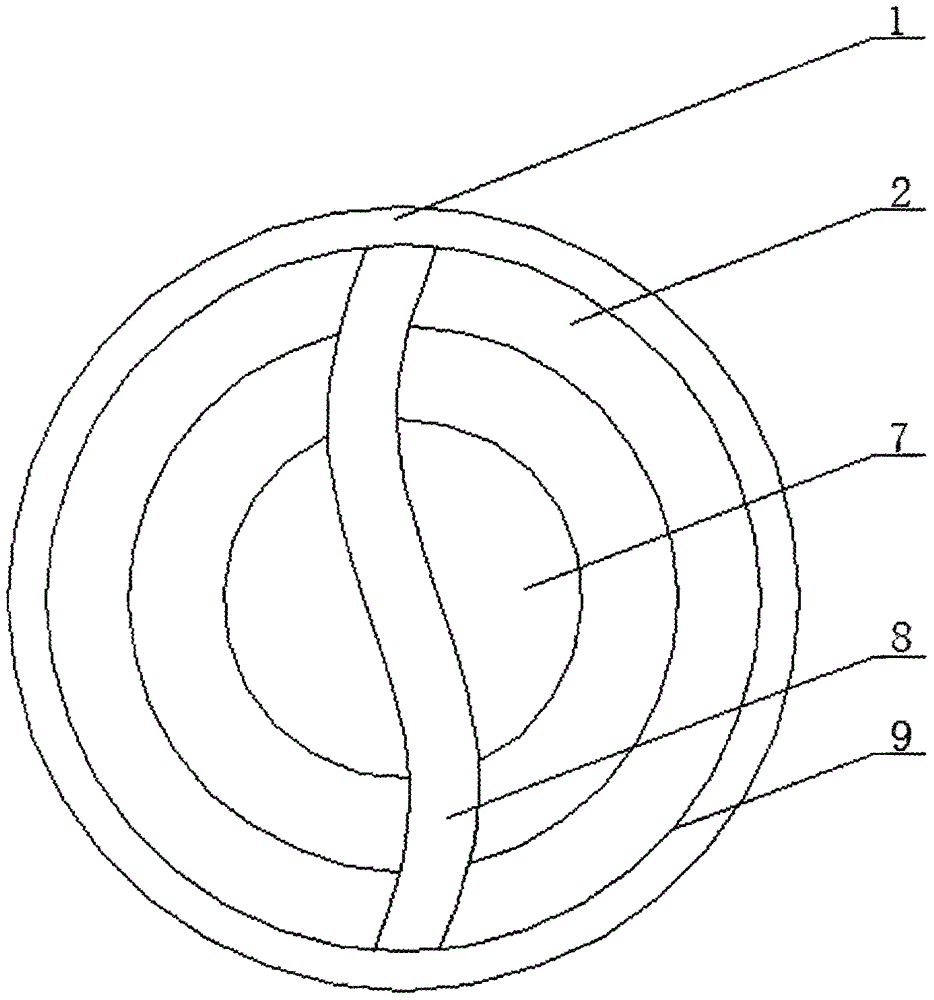

图2是本实用新型的俯视结构示意图。

附图标记说明：

1-顶部挡板、2-引流斜板、3-阀芯本体、4-转轴、5-转动板支撑板、6-转动板、7-出水口、8-提手、9-进水口、3-1限位凸体、6-1磁铁。

【具体实施方式】

下面将结合附图以及具体实施例来详细说明本实用新型，其中的示意性实施例以及说明仅用来解释本实用新型，但并不作为对本实用新型的限定。

如图所示，本具体实施方式所述的一种防臭地漏阀芯，它包括顶部挡板1、引流斜板2、阀芯本体3、转轴4、转动板支撑板5、转动板6、出水口7、提手8、进水口9；顶部挡板1位于阀芯本体3顶部；引流斜板2位于顶部挡板1下方；阀芯本体3下方设有转动板支撑板5；转动板支撑板5两侧设有转动板6；转动板6顶部设有转轴4；顶部挡板1中心设有进水口9；进水口9下方设有出水口7；顶部挡板1内设有提手8。

进一步地：所述阀芯本体3包括限位凸体3-1，限位凸体3-1位于阀芯本体3侧面，限位凸体3-1可稳固阀芯，防止其移位。

进一步地：所述转动板6包括磁铁6-1，磁铁6-1位于转动板6底部。

当无水流入阀芯时，通过磁铁6-1的吸引力，将转动板6关闭，且磁铁6-1的本身向下的重力抵消部分磁铁6-1的吸引力，使转动板刚好密闭，有水流下来的时候，依靠水的重力能轻易打开转动板6；转动板6反应灵活，能够彻底排尽污水，当无水压时，转动板6依靠磁铁6-1的吸引力自动闭合，防止异味 反窜，精确度高，密闭性好。

本实用新型所述的一种防臭地漏阀芯，它采用磁铁吸合件完成吸合闭合，能够减少误动作；其既能够彻底排尽水，防止滋生细菌，同时不需要地漏中再依靠水密封也能够避免气味返溢，且密封性好。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
