上升管为1米的污水深海扩散器的制作方法

本实用新型主要涉及海洋环境保护技术领域，具体是一种上升管为1米的污水深海扩散器。

背景技术：

污水深海是在严格控制排污混合区的位置和范围，符合水域的水质目标要求，不影响周围水域使用功能和生态平衡的前提下，选定合适的排污口位置，选取设计合理、运行可靠的污水方式，采取科学的工程系统措施，合理利用海域的净化能力，处置污水的一种工程技术措施。即污水经过规定要求的预处理后，通过铺设于海底很长的放流管，离岸输送到一定的水下深度，再利用有相当长度、具备特殊构造的多孔扩散器，使污水与周围水体迅速混合，在尽可能小的范围内高度稀释，达到要求的标准，无严格控制要求和自由乱排及无完整水下工程的岸边，都不是科学的污水海洋处置，不利于海洋资源的合理开发利用。

而多孔扩散器作为整体污水排海工程的终端设施，是现代沿海城市污水排海工程中的重要组成部分，是有别于早期污水排海工程的主要特征，也是实现海洋环境保护的重要设施。在污水排海工程中，多孔扩散器的主要作用是通过它可以将污水均匀分散地到海洋环境水体中去，因此扩散器可提供给污水极大的初始稀释，能够对海洋生态及水质起到明显的保护作用。从目前已投入运行的污水排海工程来看，良好的多孔扩散器水力及结构设计，已成为污水排海工程成功的关键因素。

扩散器上升管是实现污水出流的主要位置，上升管顶端带有数量不等的喷 口，污水经喷口实现与海水的混合。但是目前还缺少对于上升管长度的计算与设计方法，许多工程中还是以经验估算为主，使得污水扩散器的上升管长度设计不合理，容易导致污水出流效果不佳、海水清除能力较弱等问题，尤其是在污水排海工程水量较大、工程运行前期容易出现海水倒灌的现象。

技术实现要素：

为了解决现有技术中的不足，本实用新型提供一种上升管为1米的污水深海扩散器，扩散器出流效果好，同时海水清除能力较强，对于目前排污量较大的污水排海工程具有较好的适用性，能够有效防止海水倒灌，同时对扩散器长度要求较为宽松，具有良好的适用性，长度在60米以上的扩散器均可以适用本实用新型。

本实用新型为实现上述目的，通过以下技术方案实现：

上升管为1米的污水深海扩散器，包括主管，所述主管上设有若干个上升管，所述上升管与主管连通，所述上升管上设有若干个喷管，所述喷管与上升管连通，所述上升管的高度为1米。

所述主管的长度大于等于60米。

所述上升管与主管之间铰接设置单向阀片，当主管内有水压冲击时，所述单向阀片向上升管一侧翻转，当上升管内有水压冲击时，单向阀片封堵上升管与主管的连通处。

所述主管包括多节套接在一起的套管，相邻的两个套管之间通过位于内层的套管上设置的外螺纹和位于外层的套管上设置的内螺纹连接。

所述套管的内径沿水流方向逐渐缩小。

对比现有技术，本实用新型有益效果在于：

1、本实用新型的上升管长度为1米，污水扩散器出流效果好，海水清除能 力较强，对于目前排污量较大的污水排海工程具有较好的适用性，能够有效防止海水倒灌，同时对扩散器长度要求较为宽松，具有良好的适用性，长度在60米以上的扩散器均可以适用本实用新型。

2、上升管与主管之间设置单向阀片，进一步防止海水倒灌现象的发生。

3、主管包括多节套接在一起的套管，相邻的两个套管之间通过位于内层的套管上设置的外螺纹和位于外层的套管上设置的内螺纹连接，连接简单方便，在使用时连接牢固，且在使用完成后方便拆卸放置。

4、套管的内径沿水流方向逐渐缩小，可以增大水压，进一步提高了污水的出流效果。

附图说明

附图1是本实用新型的结构示意图之一；

附图2是本实用新型的结构示意图之二；

附图3是实施例的结构示意图；

附图4是单向阀片的结构示意图。

附图中所示标号：1、主管；2、上升管；3、喷管；4、单向阀；5、套管。

具体实施方式

结合附图和具体实施例，对本实用新型作进一步说明。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围内。

上升管为1米的污水深海扩散器，包括主管1，所述主管1上设有若干个上升管2，所述上升管2与主管1连通，所述上升管2上设有若干个喷管3，所述喷管3与上升管2连通。所述上升管2的高度为1米，所述主管1的长度大于 等于60米。采用数值模拟与物模试验相结合的技术思路，进行计算分析，即针对扩散器上升管2不同长度大小，根据以往经验提出计算范围，通过数值模拟计算与物理模型试验的计算结果，得出当上升管2的高度为1米时，海水清除能力较好，能够提高扩散器海水清除能力以及污水排海工程运行效率。且上升管2的长度为1米时，对扩散器主管1的长度要求较为宽松，主管1长度在60米以上的扩散器均可以适用本实用新型，具有较好的适用性。

本实用新型的污水深海扩散的整体工作过程：主要是通过提升泵站将污水进行加压，再利用排海管道输送经过处理的生产废水、工业污水或生活污水到提前选定的海洋合适位置进行排放，利用海洋巨大的稀释能力来解决污水排海问题。同时，为了使该处海水具有最佳的净化能力，需要在该点采用离岸潜没的污水深海扩散器进行排放。污水深海扩散器放置于选定位置的海床上，污水深海扩散器的进口端与排海管道连接，污水进入扩散器的主管1后，经各上升管2疏导后由上升管2所连接的喷管3喷射入海水中。对于目前排污量较大的污水排海工程，上升管2的长度为1米时，能够防止海水倒灌，能够达到很好的污水出流效果，使得污水出流后的稀释扩散效果良好；且上升管2的长度为1米时，对扩散器主管1的长度要求较为宽松，主管1长度在60米以上的扩散器均可以适用本实用新型，具有较好的适用性。

作为优化，所述上升管2与主管1之间铰接设置单向阀片4，当主管1内有水压冲击时，所述单向阀片4向上升管2一侧翻转，使得污水能够通过上升管2排向海洋中，当上升管2内有水压冲击时，单向阀片4封堵上升管2与主管1的连通处，使海水不能够进入主管1内，因此，单向阀片4的设置可以进一步防止海水倒灌现象的发生，提高污水出流效果。

作为优化，所述主管1包括多节套接在一起的套管5，相邻的两个套管5之 间通过位于内层的套管5上设置的外螺纹和位于外层的套管5上设置的内螺纹连接，连接简单方便，在使用时连接牢固，且在使用完成后方便拆卸放置。

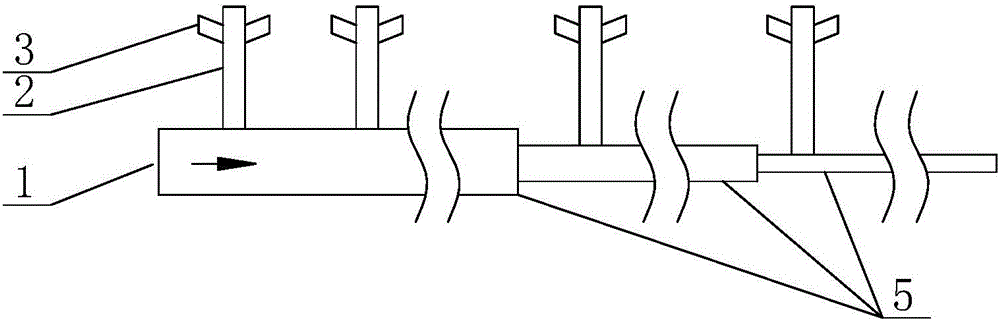

作为优化，如附图3所示，所述套管5的内径沿水流方向逐渐缩小，可以增大水压，进一步提高了污水的出流效果。

实施例

上升管为1米的污水深海扩散器，包括主管1，所述主管1上设有若干个上升管2，所述上升管2与主管1连通，所述上升管2上设有若干个喷管3，所述喷管3与上升管2连通。所述上升管2的高度为1米，所述主管1的长度大于等于60米。所述上升管2与主管1之间铰接设置单向阀片4，当主管1内有水压冲击时，所述单向阀片4向上升管2一侧翻转，当上升管2内有水压冲击时，单向阀片4封堵上升管2与主管1的连通处。所述主管1包括多节套接在一起的套管5，相邻的两个套管5之间通过位于内层的套管5上设置的外螺纹和位于外层的套管5上设置的内螺纹连接。所述套管5的内径沿水流方向逐渐缩小。本实施例的有益效果在于：上升管长度为1米，能够防止海水倒灌，且使得污水扩散器出流效果好，海水清除能力较强，对于目前排污量较大的污水排海工程具有较好的适用性，同时对扩散器长度要求较为宽松，具有良好的适用性，长度在60米以上的扩散器均可以适用本实用新型；单向阀片4的设置可以进一步防止海水倒灌现象的发生，提高污水出流效果；主管1由多节套接在一起的套管5连接而成，连接简单方便牢固，且套管5的内径沿水流方向逐渐缩小，可以增大水压，进一步提高了污水的出流效果。
