一种模块化雨水弃流单元的制作方法

本实用新型涉及雨水回收利用领域，特别涉及一种模块化雨水弃流单元。

背景技术：

目前，城市化建设迅速发展，硬化地面面积急剧增加，不仅阻断了雨水对地下水的补充，而且还加大了雨洪峰值，导致城市洪涝频发；同时，我国城市缺水问题日趋严重。如果能够在雨水充分时储存雨水，并在雨水稀少时加以利用，把我们的城市改造为“海绵城市”，必然可以减少城市洪涝，缓解城市供水压力。雨水弃流单元能够防止雨水过度收集而导致的储水单元被淹的作用。现有弃流单元往往采用各组成元件独立分散现场拼装的方式，增加了施工和操作的繁琐性和困难性，对安装人员的自身要求高。同时提高了因安装不良而引起的系统的故障。另外，由于原件尺寸不同，在运输和维修方面十分不方便。现有产品监控困难，后期维护困难，无断电保护功能，下雨时若停电将导致储水水池所处的地下室被淹没。

技术实现要素：

为了克服现有技术方案的上述缺陷，本实用新型提供了一种模块化雨水弃流单元，具有节约空间、便于安装、易于维护、操作简单、带断电保护的功能。

为实现上述目的，本实用新型采用如下技术方案：

设备柜(1)、不间断电源(2)、雨水入口(3)、雨水收集管(4)、雨水收集阀(5)、雨水收集出口(6)、弃流排污管(7)、弃流排污阀(8)、弃流出口(9)、雨水传感器(10)，其特征在于：雨水入口(3)、雨水收集出口(6)、弃流出口(9)开设于设备柜(1)表面，不间断电源(2)、雨水收集管(4)、弃流排污管(7)位于设备柜(1)内部，雨水收集管(4)上安装雨水传感器(10)和雨水收集阀(5)，弃流排污管(7)上安装弃流排污阀(8)，雨水收集阀(5)、弃流排污阀(8)分别与不间断电源(2)相连接，雨水收集管(4)的两端分别与弃流排污管(7)和雨水收集出口(6)相连接，弃流排污管(7)的两端分别与雨水入口(3)和弃流出口(9)相连接。

进一步的，当所述模块化雨水弃流单元处于通电状态时，不间断电源(2)处于非工作状态，雨水收集阀(5)处于开启状态，弃流排污阀(8)处于关闭状态。

进一步的，当所述模块化雨水弃流单元处于断电状态时，不间断电源(2)处于工作状态，雨水收集阀(5)处于关闭状态，弃流排污阀(8)处于开启状态。

进一步的，设备柜(1)的长度不超过1.2米、宽度不超过0.6米、高度不超过1.2米。

与现有技术相比，本实用新型取得的有益效果为：模块化雨水弃流单元的多个组件之间的连接非常紧凑，达到节约空间的效果。各组件可以采用预制的方式形成整体模块，降低了现场安装的繁琐程度和困难。模块化雨水弃流单元作为一个整体安装，降低了因组件现场拼装不良而引起的系统故障的风险。模块化雨水弃流单元作为一个整体使用，运行操作简单。模块化雨水弃流单元尺寸统一，在运输过程中十分方便，能够达到便携的效果。模块化雨水弃流单元带有断电保护功能，在设备处于停电时，不间断电源会自动处于工作状态，关闭雨水收集阀并打开弃流排污阀，防止雨水过度收集溢出储水设备。

附图说明

图1为本实用新型所述的模块化雨水弃流单元的结构立体示意图。

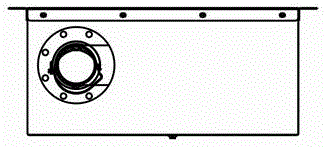

图2为本实用新型所述的模块化雨水弃流单元的俯视图。

图中：1-设备柜；2-不间断电源；3-雨水入口；4-雨水收集管；5-雨水收集阀；6-雨水收集出口；7-弃流排污管；8-弃流排污阀；9-弃流出口；10-雨水传感器。

具体实施方式

下面将结合说明书附图对本实用新型进行进一步详细的说明。

请结合参照图1与图2，分别本实用新型所述的模块化雨水弃流单元的结构立体示意图、所述的模块化雨水弃流单元的俯视图。

本实施例中的模块化雨水弃流单元，包括：设备柜(1)、不间断电源(2)、雨水入口(3)、雨水收集管(4)、雨水收集阀(5)、雨水收集出口(6)、弃流排污管(7)、弃流排污阀(8)、弃流出口(9)，其特征在于：雨水入口(3)、雨水收集出口(6)、弃流出口(9)开设于设备柜(1)表面，不间断电源(2)、雨水收集管(4)、弃流排污管(7)、雨水传感器(10)位于设备柜(1)内部，雨水收集管(4)上安装雨水传感器(10)和安装雨水收集阀(5)，弃流排污管(7)上安装弃流排污阀(8)，雨水收集阀(5)、弃流排污阀(8)分别与不间断电源(2)相连接，雨水收集管(4)的两端分别与弃流排污管(7)和雨水收集出口(6)相连接，弃流排污管(7)的两端分别与雨水入口(3)和弃流出口(9)相连接。

将模块化雨水弃流单元接通电源，当雨水传感器检测到下雨，在排除初期较脏的雨水后，雨水收集阀(5)会处于开启状态，弃流排污阀(8)会处于关闭状态，雨水会沿着雨水收集管(4)通过雨水收集出口(6)流入储水池。在雨水收集过程中，一旦发生断电情况，不间断电源(2)会进入工作状态，关闭雨水收集阀(5)并打开弃流排污阀(8)，雨水会沿着弃流排污管(7)通过弃流出口(9)流入市政排水管，以防止雨水过度收集导致储水池溢 出地下室被淹没。

考虑到模块化雨水弃流单元受到厂房面积、电梯尺寸、门尺寸等因素的限制，优选的方案是设备柜(1)的长度不超过1.2米，宽度不超过0.6米，高度不超过1.2米。

以上所述实施方式仅为本实用新型的优选实施例，而并非本实用新型可行实施的穷举。对于本领域一般技术人员而言，在不背离本实用新型原理和精神的前提下对其所作出的任何显而易见的改动，都应当被认为包含在本实用新型的权利要求保护范围之内。
