一种总存水弯的制作方法

本实用新型涉及建筑管道领域，具体涉及一种总存水弯。

背景技术：

目前楼房中的洁具连接管件，主要是由存水弯、导管和45°弯头组成。这种结构存水容量小，水一旦损失了一部分，就不能形成水封了，卫生间会反臭；另外过水截面比较小，比较容易形成过水水阻；存水弯内一旦有杂质就不易疏通疏通，长期会堵塞管道；因结构简单，功能单一，一般安装于各支路，但支路一旦有问题，卫生间就会发臭，无法起到一个总保护作用。

技术实现要素：

本实用新型的目的是针对现有技术存在的上述问题，提供一种总存水弯。解决卫生间返臭现象，在不需要使用其他特殊管件，管道内出现正负压波动的情况下，总存水弯的水封会有所损失的情况下，也能保证了水封安全，同时，如果发生地漏蒸发，只要总存水弯内有水，臭气也是无法反溢。

本实用新型的上述目的通过以下技术方案实现：

一种总存水弯，包括进水部和出水部，所述的进水部上部的侧壁设置有进水连接圆槽，进水连接圆槽内开设有进水孔，出水部上部的侧壁设置有出水连接圆槽，出水连接圆槽内开设有出水孔，进水部的底部通过连接部与出水部的底部连接，连接部的顶部设置有竖筒连接圆槽，竖筒连接圆槽内设置有疏通孔，竖筒底端嵌入到竖筒连接圆槽内，竖筒的顶端设置有环形的法兰盖，法兰盖上设置有疏通盖，疏通盖的底面竖直设置有中空连接管，疏通连杆一端设置在中空连接管内，疏通连杆另一端设置有疏通器。

如上所述的疏通连杆设置在中空连接管内的一端设置有伸缩卡销，中空连接管的管侧从上至下设置有若干个卡槽。

如上所述的竖筒的顶端与法兰盖之间设置有密封圈，法兰盖与疏通盖之间设置有密封圈。

本实用新型相对于现有技术具有以下有益效果：

1、存水容量大，即使在发生有水损失的情况下，对水封也不会产生影响；

2、过水截面大，不会形成过水水阻，对过水流量造成阻碍；

3、中间处连接有大口径竖管，可以安装疏通装置，对总存水弯中的杂物进行疏通，保持总存水弯中存水的清洁和水流的顺畅；

4、使用安全可靠，功能强大，封水能力强，施工方便，有疏通维修的功用，使用寿命长，可由效的防止卫生间反臭反溢。

附图说明

图1为本实用新型的整体截面示意图；

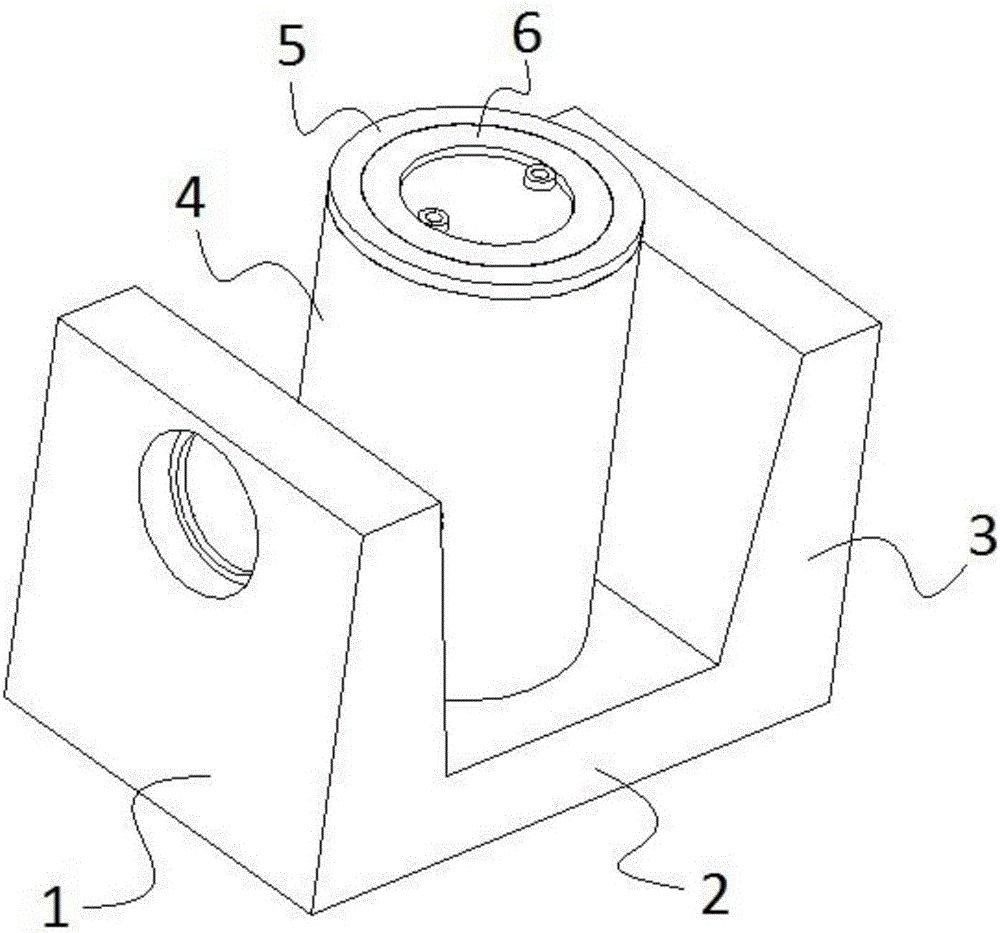

图2为本实用新型的立体结构示意图；

图3为进水部、连接部、出水部连接示意图；

图4为疏通器部分的使用状态一的截面示意图；

图5为疏通器部分的使用状态二的截面示意图。

图中：1-进水部；2-连接部；3-出水部；4-竖筒；5-法兰盖；6-疏通盖；7-中空连接管；8-疏通连杆；9-疏通器；101-进水连接圆槽；102-进水孔；201-竖筒连接圆槽；202-疏通孔；301-出水连接圆槽；302-出水孔；701-卡槽；801-伸缩卡销。

具体实施方式

以下结合附图对本实用新型的技术方案进一步详细说明：

一种总存水弯，包括进水部1和出水部3，所述的进水部1上部的侧壁设置有进水连接圆槽101，进水连接圆槽101内开设有进水孔102，出水部3上部的侧壁设置有出水连接圆槽301，出水连接圆槽301内开设有出水孔302，进水部1的底部通过连接部2与出水部3的底部连接，连接部2的顶部设置有竖筒连接圆槽201，竖筒连接圆槽201内设置有疏通孔202，竖筒4底端嵌入到竖筒连接圆槽201内，竖筒4的顶端设置有环形的法兰盖5，法兰盖5上设置有疏通盖6，疏通盖6的底面竖直设置有中空连接管7，疏通连杆8一端设置在中空连接管7内，疏通连杆8另一端设置有疏通器9。

疏通连杆8设置在中空连接管7内的一端设置有伸缩卡销801，中空连接管7的管侧从上至下设置有若干个卡槽701。

竖筒4的顶端与法兰盖5之间设置有密封圈，法兰盖5与疏通盖6之间设置有密封圈。

本实用新型安装于卫生间除马桶外的其他卫生洁具串联一起后，在汇入排污立管前，能起到一个总“阀门”的功用。在使用时，将进水管嵌入到进水连接圆槽101中，连接方便，进水管中的水通过进水孔102流入到进水部1内，进而通过连接部2流入到出水部3中，由于进水孔102位于进水部1上部，出水孔302位于出水部3上部，连接部2位于进水孔102和出水孔302的下方，当水位高于连接部2顶部的疏通孔202时，可以形成水封，能有效的阻挡卫生间的臭气反溢。

当使用时间长，总存水弯内有杂质时，可以将疏通盖6从法兰盖5上拆下来，通过中空连接管7和疏通连杆8带动疏通器9在竖筒4内上下往复运动，进而对杂物进行疏通。为适应不同的疏通深度，疏通连杆8设置在中空连接管7内的一端设置有伸缩卡销801，伸缩卡销801在弹簧作用下伸出疏通连杆8外壁，在受到外部压力时可缩回疏通连杆8，中空连接管7的管侧从上至下设置有若干个卡槽701。可根据需要疏通的长度将伸缩卡销801卡设在卡槽701内。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
