一种用于商用灶灶台上的供水装置的制作方法

本实用新型涉及灶具技术领域，尤其涉及一种用于商用灶灶台上的供水装置。

背景技术：

在饭店、单位需要用商用灶或大型燃气灶，厨师在烹饪时，工作节奏非常快，在此过程中，经常需要给炒锅等锅具加水，现有的情况是在灶台的上方设有水龙头，限于时间，厨师通常用勺子直接敲打水龙头以开断接水，这样接水既不节省时间，也容易造成水龙头损坏，更主要主要是操作不方便。另外有些厨师为了图方便经常关不好水龙头，形成长流水。

技术实现要素：

本实用新型针对上述现有技术的不足，提供一种操作方便、节省时间的用于商用灶灶台上的供水装置。

本实用新型解决上述技术问题的技术方案如下：一种用于商用灶灶台上的供水装置，包括灶台本体，所述灶台本体上设有至少一个储水盆，所述储水盆的上方设有供水管路，其特征在于，还包括水位传感器、控制器及电磁阀，所述电磁阀安装在所述供水管路上，所述电磁阀及水位传感器分别与所述控制器电连接，所述水位传感器用于检测所述储水盆的水位给所述控制器提供水位信号，所述控制器用于控制所述电磁阀动作。

本实用新型的有益效果是：由于在灶台上采用了自动供水装置，保证厨师能随时取水，这样不仅加快了取水速度，而且减少了操作时间，并解决了了供水龙头容易损坏的问题。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述水位传感器为超声波液位传感器，所述超声波液位传感器安装在所述储水盆的底部或侧部。

进一步，所述水位传感器为超声波液位传感器，所述超声波液位传感器安装在所述储水盆的上方。

采用上述进一步方案的有益效果是，可以根据不同位置选用不同性能的超声波液位传感器。

附图说明

图1为本实用新型的灶头供水结构示意图；

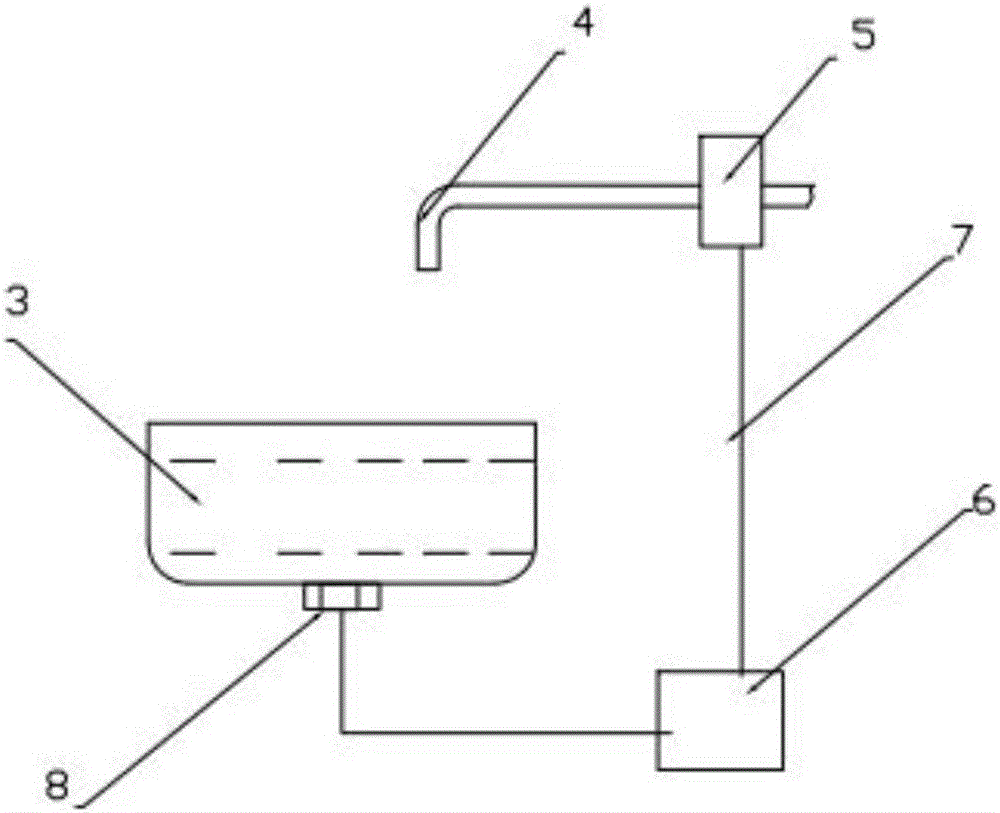

图2为实施例1的传感器安装方式；

图3为实施例2的传感器安装方式。

在图1到图3中，1、灶台本体；2、灶头；3、储水盆；4、供水管路；5、电磁阀；6、控制器；7、连线；8、超声波液位传感器。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1～3所示，一种用于商用灶灶台上的供水装置，包括灶台本体1，所述灶台本体1上设有至少一个储水盆3以及至少一个灶头2，所述储水盆3的上方设有供水管路4，还包括水位传感器8、控制器6及电磁阀5，所述电磁阀5安装在所述供水管路4上，所述电磁阀5及水位传感器8分别通过连线7与所述控制器6电连接，所述水位传感器8用于检测所述储水盆3的水位给所述控制器6提供水位信号，所述控制器6用于控制所述电磁阀5动作。

如图2所示，所述水位传感器8为超声波液位传感器，所述超声波液位传感器安装在所述储水盆的底部或侧部。

如图3所示，所述水位传感器8为超声波液位传感器，所述超声波液位传感器安装在所述储水盆的上方。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
