一种一体式整体防爆网络化智能窨井盖的制作方法

本实用新型涉及井盖管理技术领域，具体为一种一体式整体防爆网络化智能窨井盖。

背景技术：

井盖是每个城市里必不可少的一件设备，它可以有效的对城市的下水道进行覆盖，防止人们掉入，但是由于现在人们的环保意识较差，许多生活垃圾都会流进下水道，时间久了就会在下水道内发酵，产生一些可燃的气体，这些气体一端聚集过多，遇到明火就会爆炸十分危险，如果不进行发现，将会造成不堪设想的后果，另外城市的井盖还常常面临被盗的烦恼。

技术实现要素：

针对以上问题，本实用新型提供了一种用于市政排水管道水力自动冲洗装置，本实用新型通过气体浓度探测仪与GPS定位器可以有效的做到防爆、防盗的功能，通过伸缩弹簧可以将爆炸后的伤害做到最小，太阳能电池板为所有用电设备供电，具有节能环保的作用，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种一体式整体防爆网络化智能窨井盖，包括井盖本体，所述井盖本体下方设有箱体，所述箱体上设有排水沟，所述箱体内设有气体浓度探测仪、GPS定位器与网络系统，所述气体浓度探测仪连接有逆变器，所述逆变器连接有蓄电池，所述蓄电池连接有太阳能电池板，所述太阳能电池板安装在井盖本体表面，所述网络系统包括中央处理单元、信号发射单元与网络单元，所述气体浓度探测仪与GPS定位器与中央处理单元相连接，所述中央处理单元与信号发射单元，所述信号发射单元与网络单元相连接，所述井盖本体边沿设有若干个伸缩弹簧，所述伸缩弹簧被压紧装置处于压紧状态，所述压紧装置连接有温度探测装置。

作为本实用新型一种优选的技术方案，所述太阳能电池板上设有保护层，所述保护层采用钢化玻璃材质制成。

作为本实用新型一种优选的技术方案，所述箱体内设有报警装置，所述报警装置与气体浓度探测仪相连接。

作为本实用新型一种优选的技术方案，所述网络系统采用GMS网络或是GPRS网络。

与现有技术相比，本实用新型的有益效果是：本实用新型通过气体浓度探测仪与GPS定位器可以有效的做到防爆、防盗的功能，通过伸缩弹簧可以将爆炸后的伤害做到最小，太阳能电池板为所有用电设备供电，具有节能环保的作用。

附图说明

图1为本实用新型整体结构示意图。

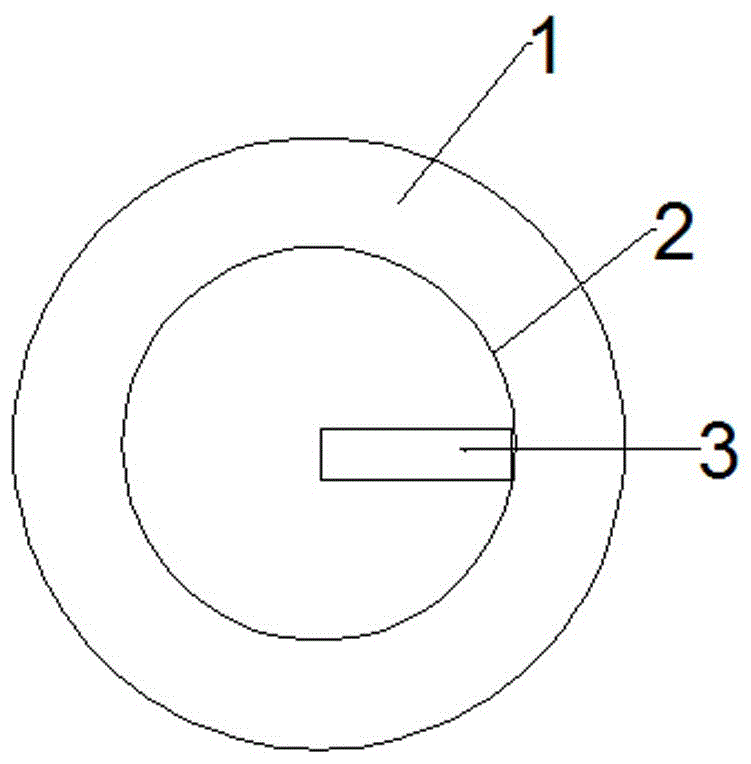

图2为本实用新型整体结构俯视图。

图3为本实用新型系统机构框图。

图中：1-井盖本体；2-箱体；3-排水沟；4-气体浓度探测仪；5-GPS定位器；6-网络系统；7-逆变器；8-蓄电池；9-太阳能电池板；10-中央处理单元；11-信号发射单元；12-网络单元；13-伸缩弹簧；14-压紧装置；15-温度探测装置；16-保护层；17-报警装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1、图2与图3，本实用新型提供一种技术方案：一种一体式整体防爆网络化智能窨井盖，包括井盖本体1，所述井盖本体1下方设有箱体2，所述箱体2上设有排水沟3，所述箱体2内设有气体浓度探测仪4、GPS定位器5与网络系统6，所述气体浓度探测仪4连接有逆变器7，所述逆变器7连接有蓄电池8，所述蓄电池8连接有太阳能电池板9，所述太阳能电池板9安装在井盖本体1表面，所述网络系统6包括中央处理单元10、信号发射单元11与网络单元12，所述气体浓度探测仪4与GPS定位器5与中央处理单元10相连接，所述中央处理单元10与信号发射单元11，所述信号发射单元11与网络单元12相连接，所述井盖本体1边沿设有若干个伸缩弹簧13，所述伸缩弹簧13被压紧装置14处于压紧状态，所述压紧装置14连接有温度探测装置15；所述太阳能电池板9上设有保护层16，所述保护层16采用钢化玻璃材质制成，起到保护太阳能电池板9的作用；所述箱体2内设有报警装置17，所述报警装置17与气体浓度探测仪4相连接，当气体浓度达到一定数值时报警，提醒人们注意；所述网络系统6采用GMS网络或是GPRS网络。

本实用新型的工作原理：本实用新型通过箱体内的气体浓度探测仪对下水道内的天然气浓度进行探测，如果一旦超过预定的制，就会通过中央处理器将探测的值进行处理，再通过信号发射单元与网络单元将测定的值通过网络进行发射，提醒有关部门注意，GPS定位器可以实时将井盖的位置进行发送，在井盖本体上设有伸缩弹簧，由于伸缩弹簧是处于被压紧装置压紧状态，通过温度探测装置进行探测，如果一旦发送气体发送爆炸，温度会急剧上升，这是压紧装置就会打开，弹簧便会将井盖本体弹起，防止爆炸后将其炸的四分五裂，伤及路人。

基于上述，本实用新型具有的优点在于：本实用新型通过气体浓度探测仪与GPS定位器可以有效的做到防爆、防盗的功能，通过伸缩弹簧可以将爆炸后的伤害做到最小，太阳能电池板为所有用电设备供电，具有节能环保的作用。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
