一种生态系统净水模型的制作方法

本实用新型涉及一种模型，具体涉及一种生态系统净水模型，属于净水模型技术领域。

背景技术：

我国的环境形势十分严峻，其中水污染事故占一半左右。造成这种现象的主要原因是公民的环保意识薄弱，企事业单位对污废排放的不重视，以及各级政府对环境保护监管不到位。于此同时，在环保科普方面，我国投入资金不多，对环境科普展教品也不重视，环保科普展教品相对较少，或者环保科普展教品用途单一，性价比不高。本实用新型针对这些情况进行设计，主要用于环境学教育和科普，让人们了解水环境具有一定的承载能力，生态系统有一定自净能力，但也是有限度的这一实况，以提高人们的环保意识，同时也可作为精美的工艺品展示。

对比文件CN101256590A结合WebGis的三维在线虚拟现实生态环境仿真系统及其方法。涉及一种使用WebGis(万维网地理信息系统)、GTC－LOD(Level Of Detail)技术在虚拟现实环境下生成一种用于三维在线虚拟生态仿真系统。利用WebGis所具有的强大的空间数据处理和空间分析能力基础上，使用虚拟现实技术创建出逼真的三维生态环境模型；对比文件CN2919421Y公开了一种草地与湿地石油工程生态系统模型体，有托盘，托盘上装产石油的人工草地与湿地模型块，产石油的人工草地与湿地模型块与反映甜高梁、抗旱稻、麦子、杂粮种植情况和反映豆科混播、草田轮作及滩涂开发、草地与湿地利用、保育和旅游系统情况的模型块连接，且该模型块与反映生态综合循环利用系统内容的模型块连接，托盘上装反映土法制粗糖和集中生产乙醇内容的模型块。展示的是草地与湿地石油工程生态系统。

然而，CN101256590A虽然能创建出逼真的三维生态环境模型，但是需要根据实地情况调查具体数据才能创建模型，过程复杂并且会因出现数据错误而导致系统无法运行。另一方面，其成本太高，无法普及，无法满足环境科普这一目的。功能单一，性价比不高。CN2919421Y展示了草地与湿地石油工程生态系统，虽具有生态知识普及的作用，但由于其作为一般模型的局限性，无法通过动态演示令人信服，也无法让人了解环境的周期演变。为此，我们提出一种一种生态系统净水模型。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种生态系统净水模型，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种生态系统净水模型，包括箱体和土壤模块，所述土壤模块设置在箱体内，土壤模块上设置基座以及基座上设置海洋模块区、河流模块区、沼泽模块区、山脉模块、草原模块和森林模块，所述山脉模块设置在土壤模块的一端，海洋模块区设置在土壤模块的另一端，山脉模块与海洋模块区之间依次设置森林模块、草原模块和沼泽模块区，河流模块区贯穿通过森林模块、草原模块和沼泽模块区与海洋模块区连接，所述土壤模块内设有地下河道模块区和水泵，地下河道模块区的一端与海洋模块区连接，地下河道模块区的另一端通过水泵与河流模块区连接。

作为本实用新型的一种优选技术方案，所述地下河道模块区的端部设有排水孔且排水孔位于箱体上，箱体上设有与排水孔对应的橡皮塞。

作为本实用新型的一种优选技术方案，箱体可由塑料或无机玻璃制成。

作为本实用新型的一种优选技术方案，山脉模块可由泡沫板材料制成。

作为本实用新型的一种优选技术方案，土壤模块为造景泥土或黏土材料制成。

作为本实用新型的一种优选技术方案，基座可由聚苯乙烯泡沫板或有机玻璃或聚乙烯材料或聚丙烯材料或其他具有支撑作用的材料制成。

本实用新型所达到的有益效果是：一种生态系统净水模型，通过设置箱体、土壤模块、海洋模块区、河流模块区、沼泽模块区、山脉模块、草原模块和森林模块，整体造价经济，结构简单，各组成部分可分开进行制造，缩短了模型制作的时间，提高了效率；箱体容纳了整个模型，使水体无法溢出，模型得以固定，便于运输；水泵埋于土壤模块内，既保证了模型外在的美观性，又促进了水体的循环，使整个模型动态运作，更便于解说及普及环保知识；箱体上设置排水孔方便排水，利于水体的更新以及排水后装置运输；本实用新型参考了生态系统单元构造与净水机理，制作成类似于模拟生态系统的净水的装置，具有科学性；同时应用材料低廉简单，较市面上已有的产品而言，具有极高的性价比；改变了传统模型的定义，通过动态展示，更加直观形象的展示了自然界中水的净化过程以及个生态单元作用，以提高人们对环境的认识；可根据环境方面的科研需要对装置进行改进，用以研究水体污染治理。可用于展教、研究、又可用作亭台楼阁的艺术品进行展示。功能多样，应用领域广泛，实用性强，适合广泛推广。

附图说明

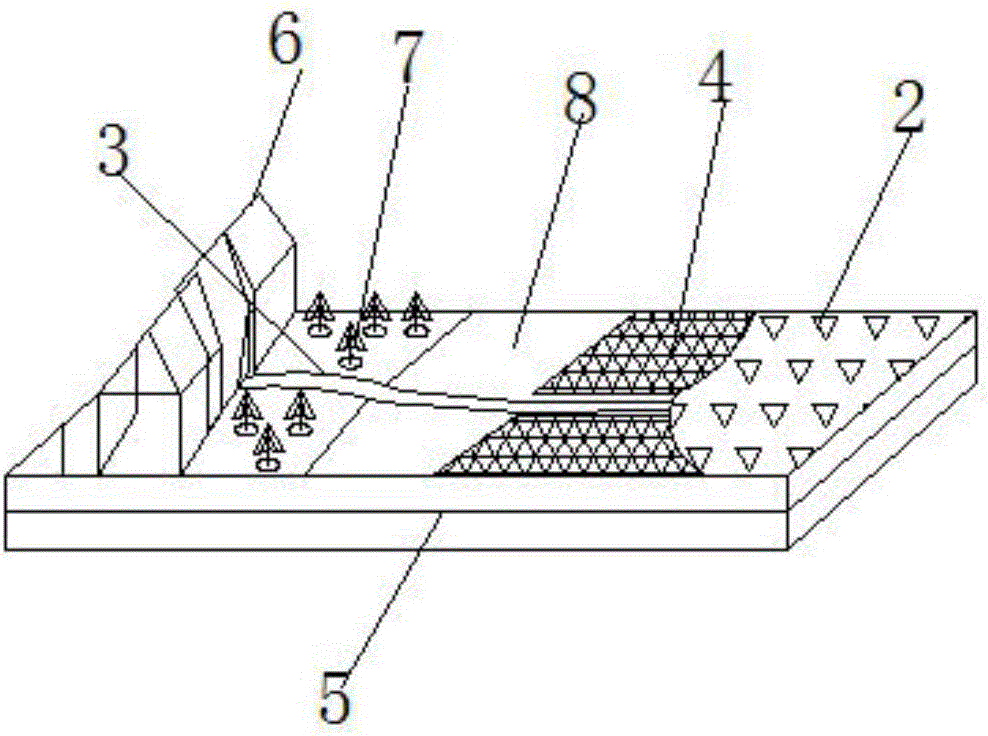

图1是本实用新型实施例所述的一种生态系统净水模型整体结构示意图；

图2是本实用新型实施例所述的一种生态系统净水模型的土壤模块上的各模块示意图；

图3是本实用新型实施例所述的一种生态系统净水模型的土壤模块内部示意图；

附图标记说明：1、箱体；2、海洋模块区；3、河流模块区；4、沼泽模块区；5、土壤模块；6、山脉模块；7、森林模块；8、草原模块；9、地下河道模块区；10、水泵；11、排水孔。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-3，本实用新型一种生态系统净水模型，包括箱体1和土壤模块5，所述土壤模块5设置在箱体1内，土壤模块5上设置基座以及基座上设置海洋模块区2、河流模块区3、沼泽模块区4、山脉模块6、草原模块8和森林模块7，所述山脉模块6设置在土壤模块5的一端，海洋模块区2设置在土壤模块5的另一端，山脉模块6与海洋模块区2之间依次设置森林模块7、草原模块8和沼泽模块区4，河流模块区3贯穿通过森林模块7、草原模块8和沼泽模块区4与海洋模块区2连接，所述土壤模块5内设有地下河道模块区9和水泵10，地下河道模块区9的一端与海洋模块区2连接，地下河道模块区9的另一端通过水泵10与河流模块区3连接。

所述地下河道模块区9的端部设有排水孔11且排水孔11位于箱体1上，箱体1上设有与排水孔11对应的橡皮塞，箱体1可由塑料或无机玻璃制成，山脉模块6可由泡沫板材料制成，土壤模块5为造景泥土或黏土材料制成，基座可由聚苯乙烯泡沫板或有机玻璃或聚乙烯材料或聚丙烯材料或其他具有支撑作用的材料制成。河流模块区3的河道需呈倾斜状，水体顺势由山脉模块6从高到低汇入海洋模块区2，无需提供外加动力，节约能源，模块高度由高到低依次为山脉模块6、森林模块7、草原模块8、沼泽模块区4和海洋模块区2。水泵10的管道进出口设计合理，不能因异物导致管道堵塞，也应注意掩蔽性。在山脉模块6的山脉制作上，可选取石膏塑形，替代方案是聚乙烯、聚丙烯、聚氯乙烯等其他的具有一定硬度的塑形材料。土壤模块5采用不同的造景泥模拟不同的土壤环境，在实际制作中，可用生产生活中可见的不同层次的土壤代替，由上而下分别为覆盖层、淋溶层、淀积层、风化岩和母质层。海洋模块区2由水体，模型生物，海底砂石及模型水藻、水草组合而成。草原模块8可由草皮铺成，或也可用草粉及模型胶水混合涂抹在土壤模块5上的基座表层。

需要说明的是，本实用新型为一种生态系统净水模型，工作时，接通水泵10的工作电源，水泵10将处于海洋模块区2中的水抽到河流模块区3内，河流模块区3的水体依次流经森林模块7、草原模块8、沼泽模块区4，然后汇入海洋模块区2，因此，整个装置的水体能进行循环运作，可打开排水孔11上的橡皮塞，实现排水，或者进行水源的更换，操作方便，有利于更加直观形象的展示了自然界中水的净化过程以及个生态单元作用，以提高人们对环境的认识，保证该一种生态系统净水模型的使用效益。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作出任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型的技术方案的范围内。
