一种可持续抗污染的沟渠结构的制作方法

本实用新型涉及一种沟渠结构。

背景技术：

沟渠是为引水灌溉或排水而布置的地表输水设施，常见的地表沟渠按照建设材质可以分为土质沟渠、干砌石沟渠、浆砌石沟渠和混凝土沟渠等。土质沟渠和干砌石沟渠为简单易造的人工沟渠，然而受地表排水、汇流的影响，岸坡在集中排水时期容易受到冲刷而坍塌，且侧渗严重，年限过久沟底杂草丛生，严重影响水流。浆砌石沟渠和混凝土沟渠等经人工硬质化的沟渠整体结构较为稳定，水利用系数较高，但其原生生境遭受毁灭，破坏了沟渠动植物的生存环境。

随着农业生产过量施用农药、化肥和城镇生活污水的排放，使得越来越多的污染物纳入沟渠中，呈水体富营养化趋势，且硬化沟渠对排水水质的自净能力有所下降，水体质量进一步恶化。而水生植物对水体中营养元素的需求较大，对含氮磷污染物、颗粒污染物有较好的吸收、吸附等去除功能，所以，包含水生植物组成的沟渠构建对沟渠防控水体富营养化等生态功能的发挥具有显著的促进作用。

另外，现有的沟渠结构设计单一，结构简单，基本上不具有生态景观功能。而近年来，人们物质生活水平的提高使得人们对精神文化需求和美观需求的愿望愈发强烈，所以对沟渠的美观化是非常必要的。但是现有的植物景观沟渠由于运营时间长后，随着植物死亡腐烂，水体容易发绿发臭，产生二次污染，不具有可持续性的运营能力。因此，具有可持续的生态景观功能和输水功能的沟渠构建亦成为水利水环境方面的研究热点。

技术实现要素：

鉴于以上所述现有技术的缺点，本实用新型目的在于提供一种可持续抗污染的沟渠结构，具有环保、抗污染、可持续运营的优点。

为实现上述目的及其他相关目的，本实用新型提供一种可持续抗污染的沟渠结构，包括砾石基质层、沟渠侧板，所述沟渠侧板位于所述砾石基质层的两侧并与所述砾石基质层形成一个上宽下窄的等腰梯形形状，所述砾石基质层的下方设有混凝土防渗层，所述沟渠侧板的下方设有护坡层和土壤层，所述沟渠侧板设有放置花盆的通孔。

优选地，所述砾石基质层的厚度为1-2cm。砾石基质层增加了底部粗糙度，对颗粒污染物吸附去除作用明显，且方便降解细菌如反硝化细菌、光合细菌等在砾石表面的生长，促进水质的净化。

优选地，所述沟渠侧板由数个单侧板连接组成，每个单侧板上分布有11个通孔。

优选地，所述单侧板上的通孔为梅花桩状分布，所述通孔的直径为15-25cm。该通孔用于放置花盆，使花盆分布更加错落有致。

优选地，所述混凝土防渗层的厚度为2-3cm，所述护坡层的厚度为3-4cm。

优选地，所述单侧板由可降解塑料材料制成。

如上所述，本实用新型提供的一种可持续抗污染的沟渠结构，具有以下有益效果：该沟渠结构可能避免污染环境，维护成本低，发挥输水功能的同时，增加水体污染物的去除和沟渠的景观功能，具有抗污染风险的能力。砾石基质层对水体水质进行净化，减轻了下游纳水水体的污染负荷，防范水体富营养化，大大降低了水环境污染风险，达到接引排水、净化水质的目的。

附图说明

图1为一种可持续抗污染的沟渠结构的侧面剖视图。

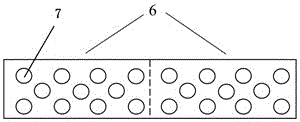

图2为沟渠侧板的结构示意图。

1—砾石基质层，2—沟渠侧板，3—混凝土防渗层，4—土壤层，5—护坡层，6—单侧板，7—通孔，8—花盆。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

请参阅图1至图2。须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

如图1至图2所示，本实用新型提供一种可持续抗污染的沟渠结构，包括砾石基质层1、沟渠侧板2，所述沟渠侧板2位于所述砾石基质层1的两侧并与所述砾石基质层1形成一个上宽下窄的等腰梯形形状，所述砾石基质层1的下方设有混凝土防渗层3，所述沟渠侧板2的下方设有护坡层5和土壤层4，所述沟渠侧板2设有放置花盆的通孔7。

在本实施例中，所述砾石基质层1的厚度为1-2cm。砾石基质层1增加了底部粗糙度，对颗粒污染物吸附去除作用明显，且方便降解细菌如反硝化细菌、光合细菌等在砾石表面的生长，促进水质的净化。

在本实施例中，所述沟渠侧板2由数个单侧板6连接组成，每个单侧板6上分布有11个通孔7。

在本实施例中，所述单侧板6上的通孔7为梅花桩状分布，所述通孔7的直径为15-25cm。该通孔7用于放置花盆8，使花盆8分布更加错落有致。

在本实施例中，所述混凝土防渗层3的厚度为2-3cm，所述护坡层5的厚度为3-4cm。

在本实施例中，所述单侧板6和花盆8为可降解塑料材料制成。

首先将沟渠内的水和杂质清空，在砾石基质层1和护坡中下部进行水泥混凝土硬质化，将砾石基质层1平铺于沟渠底部，平均厚约1cm。根据沟渠长度将单侧板6拼接贴于两侧的中上部护坡层5上，平行于沟渠水流方向。在通孔7中放置有土壤的花盆，并栽种水生植物。当花盆中的植物死亡时，可更换盆栽植物。在沟渠输水过程中，砾石基质层1阻纳流动水体中的颗粒性物质，而水生植物利用沟渠内的水和天然降水补充水分生长，根系扎根于土壤层4中，利于岸坡的固定，防止水土流失。水生植物的排列美化了沟渠景观，提升了沟渠的视觉美感。沟渠侧板2由单侧板6拼接而成，单侧板6上错落均匀分布有11个通孔7，为梅花桩排列，单侧板6和花盆的材质为可降解塑料制成，不会造成环境污染。

综上所述，本实用新型提供一种可持续抗污染的沟渠结构，该沟渠结构可能避免污染环境，维护成本低，发挥输水功能的同时，增加水体污染物的去除和沟渠的景观功能，具有抗污染风险的能力。砾石基质层对水体水质进行净化，减轻了下游纳水水体的污染负荷，防范水体富营养化，大大降低了水环境污染风险，达到接引排水、净化水质的目的。所以，本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
