一种园林用开沟施工的沟壁压实装置的制作方法

本实用新型涉及一种压实装置，尤其涉及一种园林用开沟施工的沟壁压实装置。

背景技术：

园林是指特定培养的自然环境和游憩境域，在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。

沟本义是指田间来回调度灌溉用水的水道。

压实指的是对土或其他筑路材料施加动的或静的外力，以提高其密实度的作业。

现有的园林用开沟施工的沟壁压实装置存在压实不均匀、操作复杂和工作效率较低的缺点，因此亟需设计一种压实均匀、操作简单和工作效率较高的园林用开沟施工的沟壁压实装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的园林用开沟施工的沟壁压实装置压实不均匀、操作复杂和工作效率较低的缺点，本实用新型要解决的技术问题是提供一种压实均匀、操作简单和工作效率较高的园林用开沟施工的沟壁压实装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种园林用开沟施工的沟壁压实装置，包括有施工车和压实装置，施工车顶部设有压实装置，压实装置包括有电机Ⅰ、圆盘、固定杆、支撑杆、电机Ⅱ、滑轨Ⅰ、齿轮、滑块Ⅰ、齿条、电机Ⅲ、滑轨Ⅱ、电动轮、钢丝绳、滑块Ⅱ、框架、连杆和压实锤，施工车顶部左侧设有电机Ⅰ，电机Ⅰ正后方连接有圆盘，圆盘上设有固定杆，施工车顶部右侧设有支撑杆，支撑杆顶端与固定杆接触，固定杆顶部设有电机Ⅱ和滑轨Ⅰ，滑轨Ⅰ位于电机Ⅱ的右方，电机Ⅱ的正后方连接有齿轮，滑轨Ⅰ上设有滑块Ⅰ，滑块Ⅰ左侧设有齿条，齿轮与齿条啮合，齿条顶部设有电机Ⅲ，电机Ⅲ上端连接有滑轨Ⅱ，滑轨Ⅱ正前方左右两侧对称设有电动轮，电动轮上绕有钢丝绳，滑轨Ⅱ上设有滑块Ⅱ，钢丝绳和滑块Ⅱ连接，滑块Ⅱ顶部设有框架，框架左侧和右侧均设有连杆，左方连杆的左端和右方连杆的右端均设有压实锤。

优选地，还包括有振动电机，右方的压实锤左侧下方和左方的压实锤右侧下方均设有振动电机。

优选地，还包括有支架和导套，滑轨Ⅱ左右两侧对称设有支架，支架上端设有导套，连杆穿过导套。

优选地，电机Ⅰ、电机Ⅱ和电机Ⅲ均为伺服电机。

工作原理：当人们在地面上挖好水沟之后，水沟内的沟壁泥土不够紧实，沟壁上的泥土容易掉落，人们需要将沟壁压实，人们将施工车推到水沟右侧，启动电机Ⅰ反转，电机Ⅰ带动圆盘逆时针转动，固定杆随之转动，当固定杆转动180°时，框架转动到水沟内，电机Ⅰ停止工作，启动电动轮顺时针转动，滑块Ⅱ随之向左移动，使得框架向左移动，启动电动轮逆时针转动，滑块Ⅱ随之向右移动，使得框架向右移动，电动轮不断交替的顺时针和逆时针转动，使得框架不断的左右移动，启动电机Ⅲ正转，电机Ⅲ带动框架顺时针转动，由于框架在水沟内，框架左右两侧的压实锤会不断的对水沟内的左右内壁进行压实操作，启动电机Ⅱ反转，电机Ⅱ带动齿轮逆时针转动，齿条随之向上移动，使得框架随之向上移动，框架在向上移动时，框架左右两侧的压实锤继续不断的对水沟内的左右内壁进行压实操作，当压实锤移动到水沟内壁的最上方时，启动电机Ⅱ正转，电机Ⅱ带动齿轮顺时针转动，齿条随之向下移动，使得框架随之向下移动，框架在向下移动时，框架左右两侧的压实锤继续不断的对水沟内的左右内壁进行压实操作，当水沟内壁被压实之后，电机Ⅱ停止工作，电动轮停止工作，电机Ⅲ停止工作，启动电机Ⅰ正转，电机Ⅰ带动圆盘顺时针转动，固定杆随之转动，当固定杆转动180°时，当固定杆和框架复位之后，电机Ⅰ停止工作，人们可以将施工车移动到另一个水沟的右侧，继续进行下一次压壁施工。

因为还包括有振动电机，右方的压实锤左侧下方和左方的压实锤右侧下方均设有振动电机，当压实锤在使用完毕之后，压实锤难免会沾到泥土，启动振动电机，振动电机带动压实锤振动，使得压实锤上的泥土全部振落，当压实锤上的泥土被振落完毕之后，振动电机停止工作，所以可以保持压实锤的干净整洁，方便下一次使用。

因为还包括有支架和导套，滑轨Ⅱ左右两侧对称设有支架，支架上端设有导套，连杆穿过导套，导套可以固定住连杆不会上下摆动，所以可以使得压实锤更加精准的工作。

因为电机Ⅰ、电机Ⅱ和电机Ⅲ均为伺服电机，伺服电机可以更加精准的控制转速，所以使得装置运行的更加稳定。

(3)有益效果

本实用新型达到了压实均匀、操作简单和工作效率较高的效果。

附图说明

图1是本实用新型的第一种主视结构示意图。

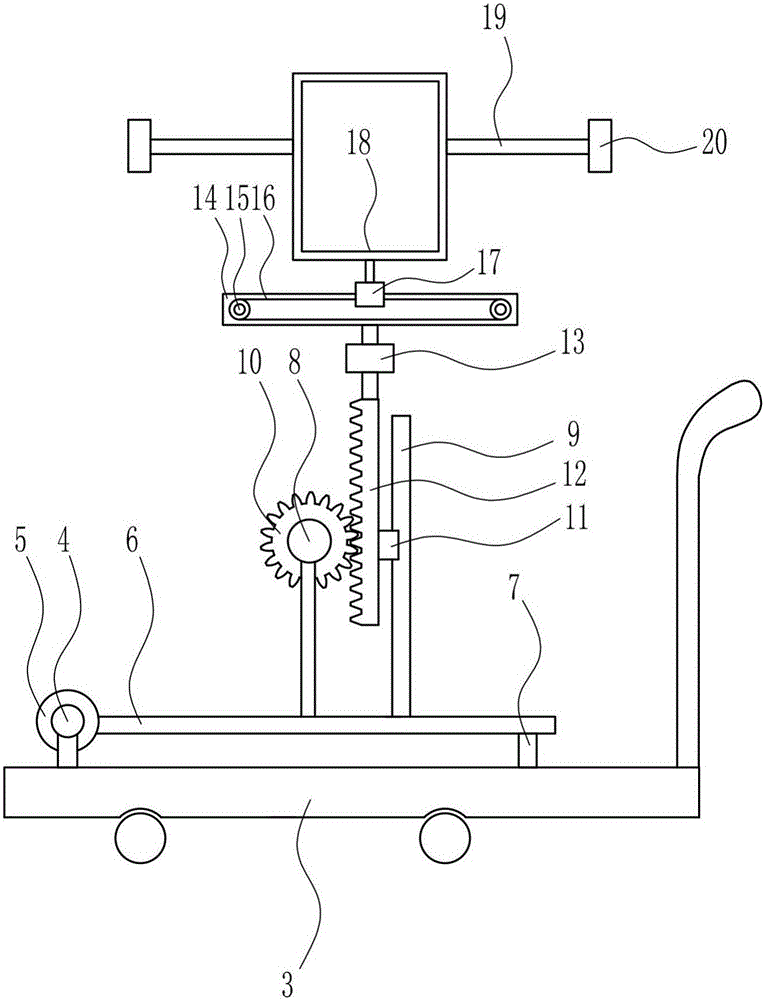

图2是本实用新型压实装置的第一种主视结构示意图。

图3是本实用新型压实装置的第二种主视结构示意图。

图4是本实用新型压实装置的第三种主视结构示意图。

附图中的标记为：1-地面，2-水沟，3-施工车，4-电机Ⅰ，5-圆盘，6-固定杆，7-支撑杆，8-电机Ⅱ，9-滑轨Ⅰ，10-齿轮，11-滑块Ⅰ，12-齿条，13-电机Ⅲ，14-滑轨Ⅱ，15-电动轮，16-钢丝绳，17-滑块Ⅱ，18-框架，19-连杆，20-压实锤，21-振动电机，22-支架，23-导套，24-压实装置。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种园林用开沟施工的沟壁压实装置，如图1-4所示，包括有施工车3和压实装置24，施工车3顶部设有压实装置24，压实装置24包括有电机Ⅰ4、圆盘5、固定杆6、支撑杆7、电机Ⅱ8、滑轨Ⅰ9、齿轮10、滑块Ⅰ11、齿条12、电机Ⅲ13、滑轨Ⅱ14、电动轮15、钢丝绳16、滑块Ⅱ17、框架18、连杆19和压实锤20，施工车3顶部左侧设有电机Ⅰ4，电机Ⅰ4正后方连接有圆盘5，圆盘5上设有固定杆6，施工车3顶部右侧设有支撑杆7，支撑杆7顶端与固定杆6接触，固定杆6顶部设有电机Ⅱ8和滑轨Ⅰ9，滑轨Ⅰ9位于电机Ⅱ8的右方，电机Ⅱ8的正后方连接有齿轮10，滑轨Ⅰ9上设有滑块Ⅰ11，滑块Ⅰ11左侧设有齿条12，齿轮10与齿条12啮合，齿条12顶部设有电机Ⅲ13，电机Ⅲ13上端连接有滑轨Ⅱ14，滑轨Ⅱ14正前方左右两侧对称设有电动轮15，电动轮15上绕有钢丝绳16，滑轨Ⅱ14上设有滑块Ⅱ17，钢丝绳16和滑块Ⅱ17连接，滑块Ⅱ17顶部设有框架18，框架18左侧和右侧均设有连杆19，左方连杆19的左端和右方连杆19的右端均设有压实锤20。

还包括有振动电机21，右方的压实锤20左侧下方和左方的压实锤20右侧下方均设有振动电机21。

还包括有支架22和导套23，滑轨Ⅱ14左右两侧对称设有支架22，支架22上端设有导套23，连杆19穿过导套23。

电机Ⅰ4、电机Ⅱ8和电机Ⅲ13均为伺服电机。

工作原理：当人们在地面1上挖好水沟2之后，水沟2内的沟壁泥土不够紧实，沟壁上的泥土容易掉落，人们需要将沟壁压实，人们将施工车3推到水沟2右侧，启动电机Ⅰ4反转，电机Ⅰ4带动圆盘5逆时针转动，固定杆6随之转动，当固定杆6转动180°时，框架18转动到水沟2内，电机Ⅰ4停止工作，启动电动轮15顺时针转动，滑块Ⅱ17随之向左移动，使得框架18向左移动，启动电动轮15逆时针转动，滑块Ⅱ17随之向右移动，使得框架18向右移动，电动轮15不断交替的顺时针和逆时针转动，使得框架18不断的左右移动，启动电机Ⅲ13正转，电机Ⅲ13带动框架18顺时针转动，由于框架18在水沟2内，框架18左右两侧的压实锤20会不断的对水沟2内的左右内壁进行压实操作，启动电机Ⅱ8反转，电机Ⅱ8带动齿轮10逆时针转动，齿条12随之向上移动，使得框架18随之向上移动，框架18在向上移动时，框架18左右两侧的压实锤20继续不断的对水沟2内的左右内壁进行压实操作，当压实锤20移动到水沟2内壁的最上方时，启动电机Ⅱ8正转，电机Ⅱ8带动齿轮10顺时针转动，齿条12随之向下移动，使得框架18随之向下移动，框架18在向下移动时，框架18左右两侧的压实锤20继续不断的对水沟2内的左右内壁进行压实操作，当水沟2内壁被压实之后，电机Ⅱ8停止工作，电动轮15停止工作，电机Ⅲ13停止工作，启动电机Ⅰ4正转，电机Ⅰ4带动圆盘5顺时针转动，固定杆6随之转动，当固定杆6转动180°时，当固定杆6和框架18复位之后，电机Ⅰ4停止工作，人们可以将施工车3移动到另一个水沟2的右侧，继续进行下一次压壁施工。

因为还包括有振动电机21，右方的压实锤20左侧下方和左方的压实锤20右侧下方均设有振动电机21，当压实锤20在使用完毕之后，压实锤20难免会沾到泥土，启动振动电机21，振动电机21带动压实锤20振动，使得压实锤20上的泥土全部振落，当压实锤20上的泥土被振落完毕之后，振动电机21停止工作，所以可以保持压实锤20的干净整洁，方便下一次使用。

因为还包括有支架22和导套23，滑轨Ⅱ14左右两侧对称设有支架22，支架22上端设有导套23，连杆19穿过导套23，导套23可以固定住连杆19不会上下摆动，所以可以使得压实锤20更加精准的工作。

因为电机Ⅰ4、电机Ⅱ8和电机Ⅲ13均为伺服电机，伺服电机可以更加精准的控制转速，所以使得装置运行的更加稳定。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
