一种用于屋顶花园的雨水收集利用系统的制作方法

本实用新型涉及一种雨水资源再回收系统，特别涉及一种用于屋顶花园的雨水收集利用系统。

背景技术：

雨水收集是城市改善城市水环境的一个重要方面，屋顶绿化为城市雨水收集开辟了一条生态的可行的途径。城市中大面积的硬质不透水表面导致了城市雨水大量排放、地下水位降低等一系列问题，而城市中屋面的面积占去了整个城市硬质表面的30%左右，采用种植屋面可以吸收汇集部分雨水，增加城市雨水的回收利用，减缓雨水排放，改善城市水环境。

申请号为201410134541.3的中国专利公开了一种新型屋顶花园净化系统，它包括雨水收集箱、人工湿地区、集水槽和出水口，人工湿地区位于雨水收集箱中，雨水经人工湿地区处理后由出水口排出。

上述这种新型屋顶花园净化系统虽然利用人工湿地区的植物处理雨水、净化空气、美化环境，但是其雨水收集箱在长期的使用过程中会被土壤内的酸碱物质所腐蚀，进而使得雨水收集箱会因腐蚀而产生孔洞，使得雨水收集箱内的收集的水易于流失而无法高效的从出水口对水进行收集利用。

技术实现要素：

本实用新型的目的是提供一种用于屋顶花园的雨水收集利用系统，具有使雨水收集后不易流失以使雨水能够高效的进行回收利用的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种用于屋顶花园的雨水收集利用系统，包括屋顶种植箱，所述屋顶种植箱内由上至下依次为植被层和营养土层，所述屋顶种植箱的底部通过出水管连接有蓄水池，所述营养土层下方设置有蓄排水层，所述蓄排水层与营养土层之间设置有过滤层，在屋顶种植箱的内侧设置有由聚氨基甲酸酯构成的防腐蚀层，所述防腐蚀层与屋顶种植箱之间设置有高弹防水涂料层。

通过在屋顶种植箱的内侧设置有高弹防水涂料层，其高弹防水涂料层具有良好的防水性能，使屋顶种植箱不会与内部的水分等接触，将屋顶种植箱与内部隔离开，有效的防止屋顶种植箱被雨水腐蚀，并且高弹防水涂料层具有高强度拉伸延展性，能抵御建筑物的轻微振动，并且能覆盖热胀冷缩、开裂，使得屋顶种植箱内在各种温度下使用发生热胀冷缩或略微的开裂时，其高弹防水涂料层均能稳定的保持屋顶种植箱的密封而不至于漏水；由聚氨基甲酸酯构成的防腐蚀层，其聚氨基甲酸酯具有良好的耐化学腐蚀性和附着力，使得防腐蚀层能够牢固的附着在高弹防水涂料层上，防止土壤中的化学物质对屋顶种植箱造成腐蚀，并且防腐蚀层还具有防水堵漏的作用，进而使防腐蚀层能够在高弹防水涂料层发生开裂时将其堵塞，进而使防腐蚀层与高弹防水涂料层能够共同对屋顶种植箱的防漏水效果，使得经过过滤层过滤的水进入到蓄排水层上储存之后富余的水能够全部从出水管流到蓄水池内进行回收利用，进而达到高效回收雨水以进行利用的效果。

进一步的，所述防腐蚀层与蓄排水层之间设置有吸水膨胀垫。

通过在防腐蚀层与蓄排水层之间设置吸水膨胀垫，使得在吸水膨胀垫吸水后能够能够将整体向上推，进而使营养土层能够发生松动，从而达到松土的目的，并且在吸水膨胀垫失去水分之后收缩时其吸水膨胀垫位置内的空气从营养土层排出，在排出的过程中其空气穿过营养土层，进而对营养土层进行松土，使植物生长的更好。

进一步的，所述屋顶种植箱的外侧设置有穿入到营养土层的补水管，所述蓄水池上设置有抽水泵，所述抽水泵的输入端通过管道与蓄水池连通，所述抽水泵的输出端通过管道与补水管位于屋顶种植层外的一端连通，所述补水管位于营养土层内的一端沿补水管轴线方向间隔均匀设置有若干出水孔，所述出水孔朝下设置。

通过抽水泵将屋顶种植箱内收集到蓄水池内的水抽到补水管内，由补水管的出水孔输入到营养土层中，使营养土层在处于干燥缺少水分状态时，能够将水直接汇入到营养土层中，进而第一时间使营养土层进行湿润，使物质的根部能够第一时间吸收水分保证植物的正常生产。

进一步的，所述补水管位于出水孔的位置包覆有吸水膨胀圈。

通过在补水管位于出水孔的位置套上吸水膨胀圈，使得吸水膨胀圈在吸收水分之后能够膨胀，而膨胀之后的吸水膨胀圈作用在营养土层中，使得营养土层的土质能够得到松动，进而达到松土的效果，并且在出水孔上的吸水膨胀圈能够有效的防止出水孔被营养土所堵塞，保证了出水孔的正常出水。

进一步的，所述吸水膨胀圈的上方设置有隔离层。

通过在吸水膨胀圈上设置隔离层，使得吸水膨胀圈上的营养土层中的土受到隔离层的作用而不会进入到吸水膨胀圈内，进而使吸水膨胀圈能够保持其吸水膨胀的作用，延长其使用寿命并保证使用效果。

综上所述，本实用新型具有以下有益效果：通过在屋顶种植箱内侧设置高弹防水涂料层，并且在高弹防水涂料层上设置有由聚氨基甲酸酯构成的防腐蚀层，使得防腐蚀层能够保护屋顶种植箱不被腐蚀，并且在屋顶种植箱内侧设置的高弹性防水层能够防止雨水与屋顶种植箱接触，进而使雨水不易腐蚀屋顶种植箱，并且高弹防水涂料层均能稳定的保持屋顶种植箱的密封而不至于漏水，从而使得屋顶种植箱内的水能够全部从出水管流入到蓄水池内进行收集，使雨水不会从屋顶种植箱其他位置漏出，从而使雨水能够高效的进行回收利用的效果。

附图说明

图1是本实施例的结构示意图；

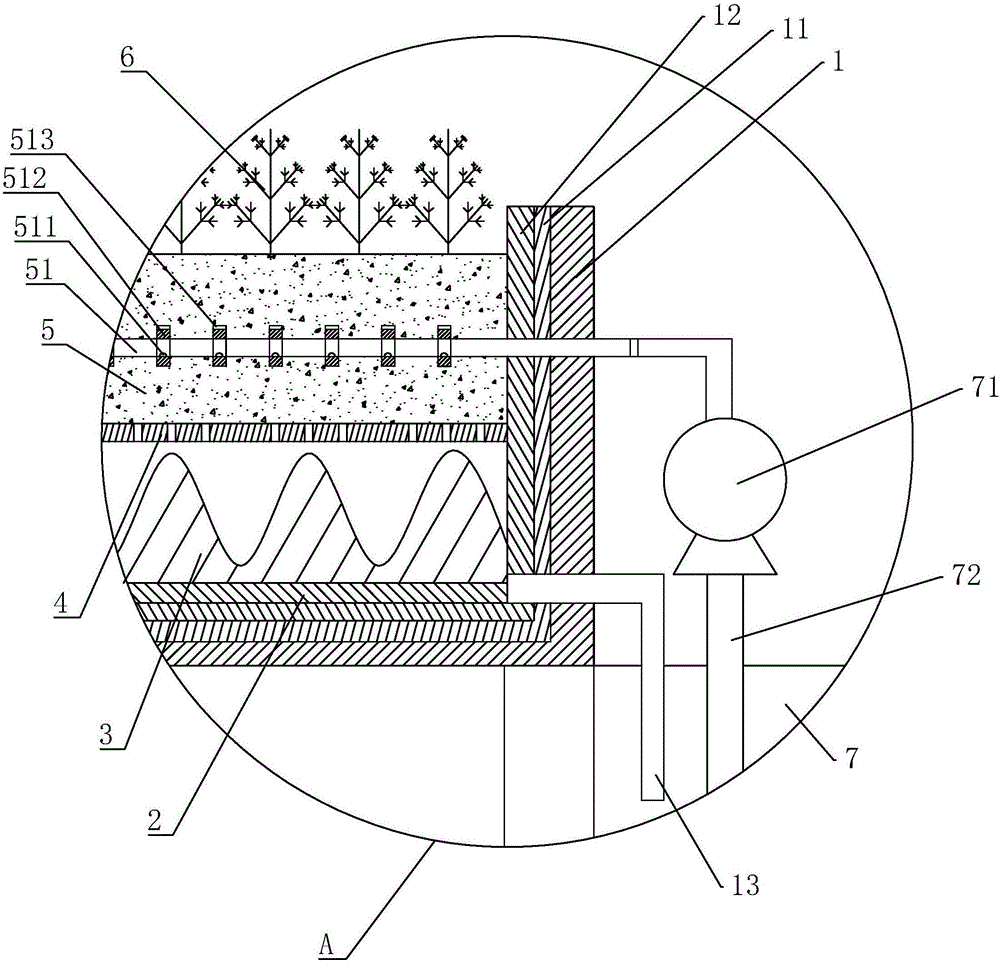

图2是图1中A部的放大图；

图3是图1中B部的放大图。

图中，1、屋顶种植箱；11、高弹防水涂料层；12、防腐蚀层；13、出水管；2、吸水膨胀垫；3、蓄排水层；4、过滤层；5、营养土层；51、补水管；511、出水孔；512、吸水膨胀圈；513、隔离层；6、植被层；7、蓄水池；71、抽水泵；72、管道；73、浇灌管；731、喷淋孔；74、阀门；8、建筑。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种用于屋顶花园的雨水收集利用系统，包括设置在屋顶的屋顶种植箱1，在屋顶种植箱1内侧设置有高弹防水涂料层11，在高弹性防水涂料层上均匀涂覆有由聚氨基甲酸酯构成的防腐蚀层12，在屋顶种植箱1的底部设置吸水膨胀垫2，在吸水膨胀垫2的上方设置有蓄排水层3，在蓄排水层3的上方铺设有一层过滤层4，在过滤层4的上方设置有营养土层5，在营养土层5上设置有由植物种植构成的植被层6，在屋顶种植箱1的外侧设置有一根穿入到营养土层5的补水管51，该补水管51水平设置，在屋顶种植箱1的底部连接有出水管13，出水管13远离屋顶种植箱1的一端连接有蓄水池7，在蓄水池7的上方设置有抽水泵71，抽水泵71的输入端通过管道72与蓄水池7连通，抽水泵71的输出端与补水管51位于屋顶种植箱1外侧的一端连通，在补水管51位于营养土层5内的一端沿补水管51轴线方向间隔均匀设置有若干出水孔511，这些出水孔511全部竖直朝下设置，并在补水管51上套设有吸水膨胀圈512，吸水膨胀圈512刚好设置在出水孔511的位置将出水孔511包覆住，在吸水膨胀圈512的上方设置有隔离层513，在本实施例中，该隔离层513由ABS塑料材料构成。

为进一步提高回收雨水的利用率，将蓄水池7设置在屋顶位于屋顶种植箱1的下方，使得蓄排水层3内的水能够通过出水管13汇入到蓄水池7内，在蓄水池7的底部连接有一根浇灌管73，该浇灌管73延伸至建筑8地面的植物上方，在浇灌管73远离蓄水池7的一端与地面平行并且开设有若干喷淋孔731，在浇灌管73上设置有用于控制浇灌管73内水流通的阀门74。

在本实施例中，高弹防水涂料层11是以高档丙烯酸乳液为基料，添加多种助剂、填充剂经科学加工而成的高性能防水涂料。因而高弹防水涂料层11具有良好的防水性能，使屋顶种植箱1不会与内部的水分等接触，将屋顶种植箱1与内部隔离开，有效的防止屋顶种植箱1被雨水腐蚀，并且高弹防水涂料层11具有高强度拉伸延展性，能抵御建筑8物的轻微振动，并且能覆盖热胀冷缩、开裂，使得屋顶种植箱1内在各种温度下使用发生热胀冷缩或略微的开裂时，其高弹防水涂料层11均能稳定的保持屋顶种植箱1的密封而不至于漏水；而在高弹防水涂料层11上方的防腐蚀层12因聚氨基甲酸酯具有良好的附着力，是防腐蚀层12能够稳定的附着在高弹防水层上，并且防腐蚀层12具有良好的耐化学腐蚀性能，使得经过过滤层4的雨水在于防腐蚀层12接触时不会将防腐蚀层12腐蚀掉，进而使雨水不会与屋顶种植箱1接触对屋顶种植箱1进行腐蚀，进而不会使屋顶种植箱1因腐蚀而造成孔洞，使得雨水在经过蓄排水层3的蓄水之后富余的水能够稳定的从出水管13汇入到蓄水池7中进行全部的收集，不易发生漏水的现象，进而使雨水能够高效的进行回收利用。

具体实施过程：在雨天时，其雨水落到植被层6表面，一部分水被植被层6表面的植物所吸收，一部分渗入到营养土层5被营养土层5所吸收进行储存，余下的水通过过滤层4过滤之后流到蓄排水层3中，当雨水填满蓄排水层3之后其富余的水分便继续向下流动与吸水膨胀垫2接触并被吸水膨胀垫2吸收，从而使吸水膨胀垫2发生膨胀，膨胀之后的吸水膨胀垫2便将蓄排水层3、过滤层4、营养土层5和植被层6略微的向上提起，使得营养土层5在这个移动的过程中对压实的土进行有效的松土效果，当吸水膨胀垫2饱和之后，其多余的雨水便顺着防腐蚀层12从出水管13流入到蓄水池7中进行收集，而不会与屋顶种植层发生接触，进而保护了屋顶种植层。当天气长时间处于干燥炎热的状态下时，其营养土层5内部便失去水分而便的干枯，建筑8地面上的植物也需要进行及时的浇水时，启动抽水泵71，使抽水泵71能够将蓄水池7内的水通过管道72输入并且输出到补水管51中，这部分水便从补水管51中的出水孔511向下流入到吸水膨胀圈512中，其吸水膨胀圈512吸水后膨胀，进而将营养土层5撑起一部分，达到松土的作用，使土壤颗粒之间的空隙加大,空气就容易进去,增加了根细胞的呼吸;呼吸作用加强了,可以加强蒸腾作用,促进了根毛与土壤中的矿质元素的交换,这样也就能促进根对矿质元素的吸收，使植物生长的更好，而营养土层5便会从吸水膨胀圈512上吸取水分使营养土层5保持水分以使植物有充足的水分，并且营养土层5松弛之后其水分能够在营养土层5内流通更快，使植物快速的吸收到水分；另一方面，打开阀门74，使蓄水池7内的水通过自身重力的作用从植物上方的喷淋孔731流出对植物进行灌溉补充水分，以使植物正常生长，进而使收集的雨水得以高效的利用。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
