一种蓄排水装置的制作方法

本实用新型涉及园林绿化领域，特别涉及一种蓄排水装置。

背景技术：

在现有技术中，市面的已有的排水板及其相似产品，其相同的共同点都是排水性能比较好，主要适用于停车场、花园等，适合大面积的草坪使用，具体的，这些应用场景的设施条件是比较好的，能方便有效地提供所需的水资源。

而目前社会上进行的绿色革命，提出了绿化城市中屋顶的要求，而对应于屋顶这种环境中，一般无法自然涵养水分，与自然中的土壤相比，蓄水能力低，基本无法实现蓄水；且由于是屋顶，考虑到房屋结构，可能会发生的漏水情况以及预防漏水的需要，再就是房屋的使用等原因，还会要求通风效果很好。

面对新的应用场景，原有的排水板由于只能进行排水，只能极少或者根本无法蓄水，将无法适用这种需要，无法保障所种植的植物的正常生长，容易枯萎至死亡，最终给业主增加维护难度与成本。

技术实现要素：

针对现有技术中的缺陷，本实用新型提出了一种蓄排水装置，用以克服现有技术中的缺陷，使得可以诸如硬底化地面，高楼大厦屋顶种植树木、花草、农作物等植物成为可能，同时还具有蓄水量大，排水功能稳定，承压力强的特点，特别营造了大自然地气环境的特征，能保障植物的良好生长，此外，还能大大已改善都市内涝。

为此，本实用新型实施例提出了一种蓄排水装置，包括：底板、侧板 和顶部盖板；其中，

所述底板、所述侧板以及所述顶部盖板围绕组成完整的箱体；

所述底板的底面规则排布有多个支撑脚；

所述侧板设置进水孔；

所述顶部盖板上设置有多个栅格槽，其中，所述栅格槽连通所述箱体内部。

优选的，所述侧板上还设置有排水槽，其中，所述排水槽的位置高于所述进水孔的位置。

优选的，所述侧板上设置有卡槽，所述顶部盖板以及所述底板上设置有卡扣；所述卡槽与所述卡扣对应；

所述侧板与所述顶部盖板通过卡槽与卡扣的卡合实现连接；

所述侧板与所述底板通过卡槽与卡扣的卡合实现连接。

优选的，所述底板的上表面设置有栅格排布的加强筋。

优选的，所述支撑脚为上下一致的圆柱结构。

优选的，所述支撑脚为上下一致的长方体结构。

优选的，所述支撑脚为上大下小的截顶圆锥体结构。

优选的，所述进水孔为圆形结构。

优选的，所述底板的面积小于所述顶部盖板的面积。

优选的，所述底板的材质为塑料；所述侧板的材质为塑料；所述顶部盖板的材质为塑料。

与现有技术相比，本实用新型实施例通过所述底板、所述侧板以及所述顶部盖板围绕组成完整的箱体；所述底板的底面规则排布有多个支撑 脚；所述侧板设置进水孔；所述顶部盖板上设置有多个栅格槽，其中，所述栅格槽连通所述箱体内部。以此使得可以诸如硬底化地面，高楼大厦屋顶种植树木、花草、农作物等植物成为可能，同时还具有蓄水量大，排水功能稳定，承压力强的特点，特别营造了大自然地气环境的特征，能保障植物的良好生长，此外，还能降低业务的维护成本，以及大大已改善都市内涝。

附图说明

图1A为本实用新型实施例公开的一种底板和侧板的示意图；

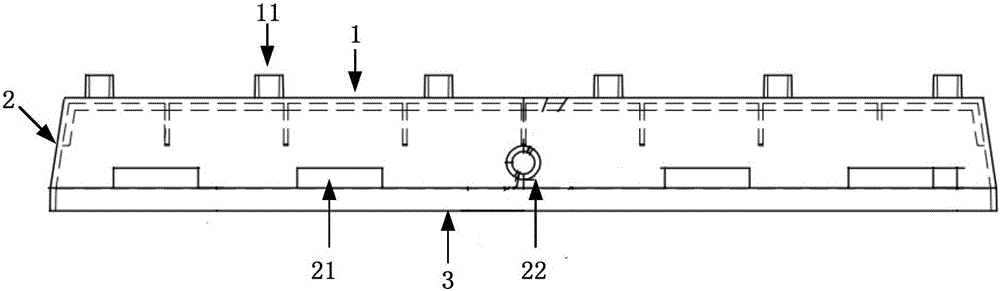

图1B为本实用新型实施例公开的一种底板、侧板以及顶部盖板的示意图；

图1C为本实用新型实施例公开的一种底板、侧板以及顶部盖板的示意图；

图1D为本实用新型实施例公开的一种底板、侧板以及顶部盖板的示意图；

图1E为本实用新型实施例公开的一种顶部盖板的示意图；

图2A为本实用新型实施例公开的一种加强筋的示意图；

图2B为本实用新型实施例公开的一种加强筋的示意图；

图3A为本实用新型实施例公开的一种支撑脚的示意图；

图3B为本实用新型实施例公开的一种支撑脚的示意图；

图3C为本实用新型实施例公开的一种支撑脚的示意图；

图例说明

100： 蓄排水装置

1： 底板

11： 支撑脚

12： 加强筋

2： 侧板

21： 排水槽

22： 进水孔

3： 顶部盖板

31： 栅格槽

具体实施方式

针对现有技术中的缺陷，本实用新型提出了一种蓄排水装置，用以克服现有技术中的缺陷，使得可以诸如硬底化地面，高楼大厦屋顶种植树木、花草、农作物等植物成为可能，同时还具有蓄水量大，排水功能稳定，承压力强的特点，特别营造了大自然地气环境的特征，能保障植物的良好生长，此外，还能降低业主的维护成本以及大大已改善都市内涝。具体的，本实用新型提出了以下几个实施例：

实施例1

本实用新型实施例提出了一种蓄排水装置100，如图1A、图1B、图1C、图1D、图1E所示,包括：底板1、侧板2和顶部盖板3；其中，

所述底板1、所述侧板2以及所述顶部盖板3围绕组成完整的箱体；

所述底板1的底面规则排布有多个支撑脚11；

所述侧板2设置进水孔22；

所述顶部盖板3上设置有多个栅格槽31，其中，所述栅格槽31连通所述箱体内部。

具体的，侧板2上设置的进水孔22可以有多个，例如如图1A所示的，一侧突出，而另一侧凹进，其中突出的部分与凹进的部分是对应的，一个蓄排水装置100的进水孔22突出的部分，可以与另一个蓄排水装置100的进水孔22凹进的部分实现连接，以此实现水资源的共享，而当需要排水时，也只需要一个进水孔22就可以完成排水的操作。

而在另一个具体的实施例中，为了能更好地进行排水，如图1B所示，所述侧板2上还可以设置有排水槽21，其中，所述排水槽21的位置高于所述进水孔的位置。通过设置所述排水槽的位置高于所述进水孔的位置，后续多个蓄排水装置100可以互相通过进水孔22实现连接，从而可以使得同时对多个蓄排水装置100进行加水的操作，进而也可以使得箱体中可以存储到植物生长所需要的水量，而不至于存储的水量过少，从而影响到植物的生长。同时有排水槽的设置，也可以对所存储的水量进行最高限度的控制，而当例如遇到干旱等情况时，可以通过进水孔22从外界导入水流，从而不管外界的水量如何，总能使得箱体中的水量保存在适当的水平，为植物的生长提供必要的水分。

而在具体的实施例中，当需要种植植物时，可以在顶部盖板3表面铺上一层地工布，再铺土层，再种植物，栅格槽31的设置可以使得顶部盖板所承载的地工布，土层等不易发生移动，从而为植物的生成提供更良好的环境。

而在下雨的天气时，雨水还会流经栅格槽31，经由栅格槽31最终流入箱体中，在下雨时，存储水资源。进一步地，由于截取了部分雨量，当本实用新型的蓄排水装置100数量足够多，例如在城市的屋顶有相当的数量时，例如在城市的屋顶覆盖率有10％，就可以以分布式地积蓄到大量的水分，进而雨水降落到地面的就少很多，如此，一来可以改善甚至可以避免城市的内涝情况，而来也节约了植物种植的水资源，对水资源进行了综 合利用，降低了业主的维护和使用成本，进而也提高了本实用新型的使用范围。

在一个具体的应用场景中，整个箱体的连接方式具体可以为：

所述侧板2上设置有卡槽，所述顶部盖板3以及所述底板1上设置有卡扣；所述卡槽与所述卡扣对应；

所述侧板2与所述顶部盖板3通过卡槽与卡扣的卡合实现连接；

所述侧板2与所述底板1通过卡槽与卡扣的卡合实现连接。

通过这种方式，通过卡槽与卡扣，可以很方便地完成箱体的安装与拆卸，提高了使用效率。而除了卡槽与卡扣的方式，还可以有其他固定方式，例如可以通过超声波对底板1，侧板2以及顶部盖板3焊接为一个整体。

具体的，如图2A和图2B所示，所述底板1的上表面设置有栅格排布的加强筋12。其中该加强筋12用于对地板1的结构进行加强，以便后续整个箱体放置在例如屋顶这类环境下时，底板1可以很好地支撑住其以上的结构，同时也保障与底板1支撑脚11连接的牢固性，具体的加强筋12的排布密度可以基于箱体的重量，箱体所蓄水的重量，以及支撑脚11的数量，支撑脚11的大小来进行设置，而具体的加强筋12进行栅格排布的方向可以是与底板1的边缘平行或者垂直，也可以与底板1的边缘成一定其他的角度，例如可以为36°、25°等等。

由于底板1设置有支撑脚11，支撑脚11连接底板1和地面，使得底板1的平面与地面之间并不是直接接触，而是存在有一定的空间，从而使得通风效果良好，地面也能保持干爽。

在一个具体的实施例中，如图3A所示，支撑脚11可以为上下一致的圆柱结构。

具体的，该圆柱形结构的支撑脚11的材料可以是塑料的，也可以是其他的材料，例如木材等，具体的尺寸可以基于底板1的大小以及所布置 的支撑脚11的密度，数量来进行确定，一种具体的实施例可以如图1所示，至于支撑脚11的尺寸，例如支撑脚11可以设置为直径为1厘米，高度为2厘米的圆柱,当然，具体的尺寸可以基于实际情况进行灵活地调整，而具体的，该圆柱形结构可以是实心的，也可以是中间为空心的，以便节约材料，具体的可以基于所需要的强度来进行设置。

在一个具体的实施例中，如图3B所示，所述支撑脚为上下一致的长方体结构。

具体的，该长方体结构的支撑脚11，可选的材料有很多，例如塑料的，木材，金属等，具体的尺寸大小可以基于底板1的大小以及所布置的支撑脚11的密度，数量来进行确定，例如支撑脚11可以设置为长度为1厘米，宽度为1厘米，高度为2厘米的长方体,当然，具体的尺寸可以基于实际情况进行灵活地调整，而具体的，该圆柱形结构也可以是实心的，或者中间为空心的，以便节约材料，具体的可以基于所需要的强度来进行设置。

在一个具体的实施例中，如图3C所示，所述支撑脚11为上大下小的截顶圆锥体结构。

具体的，针对该结构为截顶圆锥体的支撑脚11，由于其结构并不是上下一致，而是上大下小，也即支撑底板底面的部分较大，而支撑地面的部分较小，可以更好地承担来自底面的压力，便于分散底面的压力，进而可以使得底面的结构强度可以适当降低。而该截顶圆锥体结构的支撑脚11，可选的材料也有很多，例如塑料的，木材，金属等，具体可以与底板1的材料一致，具体的尺寸大小可以基于底板1的大小以及所布置的支撑脚11的密度，数量来进行确定，例如支撑脚11可以设置为大圆面直径为2厘米，小圆面直径为1厘米，高低为1厘米的截顶圆锥体,当然，具体的尺寸可以基于实际情况进行灵活地调整，而具体的，该圆柱形结构也可以是实心的，或者中间为空心的，以便节约材料，具体的可以基于所需要的强度来进行设置。

具体的，所述进水孔22可以为圆形的结构。

在一个具体的实施例中，如图1B和1C所示，进水孔22可以为圆形的结构，进水孔22在一面有突出部，进水孔22在对面的位置可以连接突出部，如此，可以使得多个蓄排水装置100连接起来，一次可以同时给多个蓄排水装置100加水，从而节约时间和效率，减少维护工作。

当然，除了以上的结构以外，在其他的具体实施例中，进水孔22还可以有很多别的形状结构，例如可以为多孔结构等等，再例如，还可以设置多个进水孔22，以及各进水孔22的形状结构可以不一致等等，具体的，可以基于所面临的具体技术环境以及技术需要进行灵活地设置。

具体的，所述排水槽21可以为长方形结构。

而在一个具体的实施例中，如图1B和1C所示，排水槽21可以为长方形的结构，例如可以为长为1厘米，宽为0.6厘米的长方形，从而增大排水的面积，进而提高排水的效率。

而除了方形以外，在其他的具体实施例中，排水槽21还可以有很多别的形式，例如可以为椭圆形的，圆形的，正方形的等等，以及各排水槽的形状结构可以不一致等等，具体的可以基于需要进行灵活地选取。

具体的，所述底板1的面积小于所述顶部盖板3的面积。

在一个具体的实施例中，如图1B所示，底板1的面积可以小于顶部盖板3的面积，具体小多少可以基于实际的技术需要进行灵活地设置，如此，可以使得即使顶部盖板3所在的空间全部都被遮住，底层的空间中，还是会有较大的空间，便于空气的流动，从而营造出大自然的地气环境的特征，进而也使得种植于顶部盖板的植物可以更好地生长。

具体的，所述底板1的材质为塑料；所述侧板2的材质为塑料；所述顶部盖板3的材质为塑料。

具体的，塑料，英文名为plastic，是以单体为原料，通过加聚或缩 聚反应聚合而成的高分子化合物(macromolecules)，俗称塑料(plastic)或树脂(resin)，可以自由改变成分及形体样式，由合成树脂及填料、增塑剂、稳定剂、润滑剂、色料等添加剂组成。塑料的主要成分是树脂。树脂这一名词最初是由动植物分泌出的脂质而得名，如松香、虫胶等。塑料的基本性能主要决定于树脂的本性，但添加剂也起着重要作用。有些塑料基本上是由合成树脂所组成，不含或少含添加剂，如有机玻璃、聚苯乙烯等。

选取塑料作为底板1，侧板2，顶部盖板3的材质，有以下好处：

1、大多数塑料质轻，化学性稳定，不会锈蚀；

2、耐冲击性好；

3、具有较好的透明性和耐磨耗性；

4、绝缘性好，导热性低；

5、成型性、着色性好，加工成本低。

塑料作为底板1，侧板2，顶部盖板3的材质，可以很好地满足使用的需要，且能有效降低业主的成本。

而除了塑料以外，还可以选取一些别的材料作为底板1，侧板2，顶部盖板3的材质，且底板1，侧板2，顶部盖板3并不一定需要材质是一样的，例如底板可以是金属材料，例如铝合金材料，侧板可选取塑料，顶部盖板3可以选取碳纤维材料等等，具体的可以基于实际情况进行灵活地选取。

与现有技术相比，本实用新型实施例通过所述底板、所述侧板以及所述顶部盖板围绕组成完整的箱体；所述底板的底面规则排布有多个支撑脚；所述侧板设置有进水孔；所述顶部盖板上设置有多个栅格槽，其中，所述栅格槽连通所述箱体内部。以此使得可以诸如硬底化地面，高楼大厦屋顶种植树木、花草、农作物等植物成为可能，同时还具有蓄水量大，排水功能稳定，承压力强的特点，特别营造了大自然地气环境的特征，能保 障植物的良好生长，此外，还能大大已改善都市内涝。

本领域技术人员可以理解附图只是一个优选实施场景的示意图，附图中的模块或流程并不一定是实施本实用新型所必须的。

本领域技术人员可以理解实施场景中的装置中的模块可以按照实施场景描述进行分布于实施场景的装置中，也可以进行相应变化位于不同于本实施场景的一个或多个装置中。上述实施场景的模块可以合并为一个模块，也可以进一步拆分成多个子模块。

上述本实用新型序号仅仅为了描述，不代表实施场景的优劣。

以上公开的仅为本实用新型的几个具体实施场景，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
