一种窨井盖的制作方法

本实用新型涉及公共设施技术领域，尤其涉及一种窨井盖。

背景技术：

目前，城市地下管道越来越多，与之相应地，各种检查井和井盖也发挥着重要作用。检查井一般设在管道交汇处、转弯处、管径或坡度改变处、以及直线管段上每隔一定距离处，是便于定期检查附属构筑物。井盖覆盖在检查井上，但是其带来的安全隐患也越来越多，工作人员在检查时，由于现有井盖翻起时未翻转至水平，容易因外力而重新盖合于检查井，导致内部检查人员身体受伤；另外，现有井盖被盗、被损坏后，失去井盖的检查井经常发生行人掉落的事故，行人一旦掉落到检查井中，轻则受伤，重则失去生命；为了解决此问题，一般会设置防坠网，但现有防坠网的连接方式过于简单，容易被反流的污水冲击而脱离连接处，无法达到保护效果；因此，现有的窨井盖难以满足使用的需求。

技术实现要素：

本实用新型的目的在于解决现有中的问题，提供一种窨井盖，其结构简单、设计合理且易实现，通过翻转连接组件实现井盖180°水平翻转，保证工作人员作业时不会发生回转盖设的危险；此外，通过卡扣结构实现保证井盖与井座快速、稳定的连接配合，且其内的防坠网不易脱落，更易满足使用的需求。

为达成上述目的，本实用新型采用如下技术方案：

一种窨井盖，其包括井盖及井座，所述井盖与井座之间具有一翻转连接组件；该翻转连接组件包括一连接件及滑移结构，所述连接件一端相接于井座，另一端通过滑移结构与所述井盖滑动配合；其中，翻转所述井盖脱离井座，联动井盖与连接件上的滑移结构配合形成滑动位移，并驱使所述井盖向上翻转至水平。

进一步地，所述滑移结构包括导滑槽、及滑设在导滑槽内的滑块；所述导滑槽成型于井盖的底面；其中，所述滑块沿导滑槽滑动位移，以使所述井盖形成180°水平翻转。

进一步地，所述连接件包括铰接部及滑动部，所述铰接部铰接于井座；所述滑动部的端部具有所述滑块，其与井盖上的导滑槽配合形成滑动位移。

进一步地，所述井座上形成供井盖置放的承压部上设有柔性支撑件，该柔性支撑件与井盖配合，其中，所述井盖向上翻起，联动柔性支撑件受压形变，且支撑井盖翻转位移。

进一步地，所述井盖与井座还设有一卡扣结构，该卡扣结构包括成型于井座内周的卡扣、及装设于井盖底面弹性扣接件；其中，所述弹性扣接件对应卡扣相抵并扣压，以使井盖盖设并卡接于井座。

进一步地，所述弹性扣接件上相对于卡扣的一侧形成第一导向斜面；所述卡扣的下部形成有第二导向斜面。

进一步地，所述弹性扣接件与卡扣呈三角状或多边形设置。

进一步地，所述弹性扣接件上还形成有一限位凸块；该限位凸块的上端与井盖底面相抵配合。

进一步地，所述井座的内周壁上还设有供防坠网嵌入多级阶梯式凹槽；所述防坠网周沿设有嵌接部；其中，所述嵌接部对应置入多级阶梯式凹槽的第一级凹槽内，并水平旋转一定角度嵌入下一及凹槽内，以使防坠网嵌接于井座。

进一步地，所述多级阶梯式凹槽内且相连两级凹槽之间形成有防脱挡片。

本实用新型所述的技术方案相对于现有技术，取得的有益效果是：

(1)本实用新型所提供一种窨井盖，通过翻转连接组件实现井盖180°水平翻转且不易脱落，起到防盗功能，且保证工作人员作业时不会发生反转盖设的危险；

(2)本实用新型的滑移结构通过滑槽与滑块配合来满足滑移翻转，其结构简单、设计合理且易实现，滑移顺畅、平稳可靠；

(3)本实用新型的井座上设有柔性支撑件，该柔性支撑件便于井盖在开合翻转时起到缓冲作用，同时，在开启翻转时形成一定的阻力，不易使井盖过其翻转位时瞬间倾倒，起到摩擦、减震及保护的作用；

(4)本实用新型通过卡扣结构实现井盖与井座的连接，通过弹性扣接件对应井座内周的卡扣配合，实现简单、快速的连接，不易脱落；同时，通过在卡扣结构上设置第一、第二导向斜面，便于扣合与开启，实现轻松启闭的效果；

(5)本实用新型的卡扣呈三角状或多边形设置，适用于不同路面与环境，适用性更广；

(6)本实用新型弹性扣接件上还形成有一限位凸块，通过该限位凸块与井盖底面配合，当井盖与井座配合连接时，可有效避免弹性扣接件产生反作用力而向上反推，导致无法与井座上的卡扣相配合，起到很好的限位作用，保证卡扣配合的可靠性；

(7)本实用新型的井座内壁设有多级阶梯式凹槽，其与防坠网相配合，有效防止所述防坠网脱落；此外，还在两级凹槽之间形成有防脱挡片，避免因污水反顶防坠网而脱落，起到很好的保护作用，安全性能更佳。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本新型所述窨井盖的立体分解结构示意图；

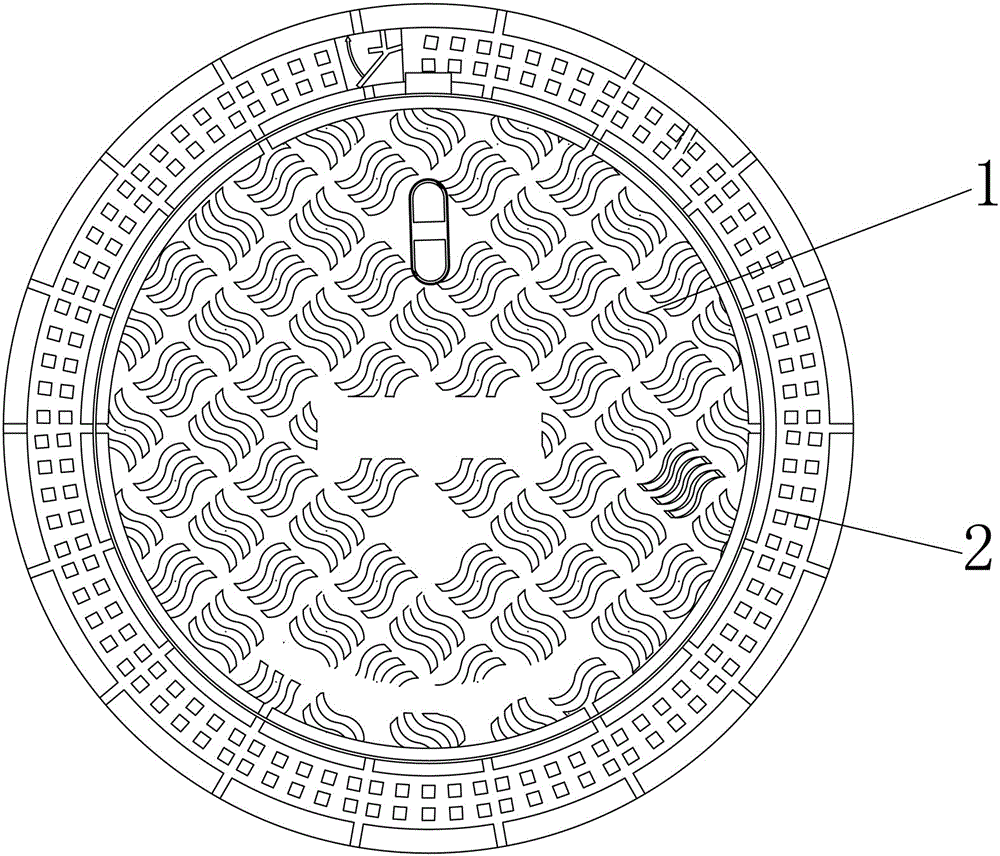

图2为本新型所述井盖的俯视图；

图3为本新型所述井盖的仰视图；

图4为本新型所述窨井盖的剖视图；

图5为本新型图3中A-A的剖视图；

图6为本新型图3中B-B的剖视图。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1至图6所示，本实用新型所述一种窨井盖，其包括井盖1及井座2，所述井盖1与井座2之间具有一翻转连接组件3；

该翻转连接组件3包括一连接件4及滑移结构5，所述连接件4一端相接于井座2，另一端通过滑移结构5与所述井盖1滑动配合；所述连接件4包括铰接部41及滑动部42，所述铰接部41铰接于井座2；所述滑动部42的端部具有所述滑块52，其与井盖1上的导滑槽51配合形成滑动位移；

所述滑移结构5包括导滑槽51、及滑设在导滑槽51内的滑块52；所述导滑槽51成型于井盖1的底面；其中，所述滑块52沿导滑槽51滑动位移，以使所述井盖1形成180°水平翻转；

其中，翻转所述井盖1脱离井座2，联动井盖1与连接件4上的滑移结构5配合形成滑动位移，并驱使所述井盖1向上翻转至水平。

更具体地，所述井座2上所述供井盖1置放的承压部21上设有柔性支撑件6，该柔性支撑件6与井盖1配合，其中，所述井盖1向上翻起，联动柔性支撑件6受压形变，且支撑井盖1翻转位移。

更具体地，所述井盖1与井座2还设有一卡扣结构7，该卡扣结构7包括成型于井座2内周的卡扣71、及装设于井盖1底面弹性扣接件72；所述弹性扣接件72上相对于卡扣71的一侧形成第一导向斜面720；所述卡扣71的下部形成第二导向斜面710；所述弹性扣接件72与卡扣71呈三角状或多边形设置；其中，所述弹性扣接件72对应卡扣71相抵并扣压，以使井盖1盖设并卡接于井座2。

更具体地，所述弹性扣接件72上还形成有一限位凸块721；该限位凸块721的上端与井盖1底面相抵配合，驱使弹性扣接件水平位移。

更具体地，所述井座2的内周壁上还设有供防坠网嵌入多级阶梯式凹槽8；所述防坠网周沿设有嵌接部(图中未示出)；所述多级阶梯式凹槽8内且相连两级凹槽之间形成有防脱挡片80；其中，所述嵌接部对应置入多级阶梯式凹槽8的第一级凹槽81内，并水平旋转一定角度嵌入下一级凹槽82内，以使防坠网嵌接于井座2。

具体实施方式，如图1至图6所示，本实用新型所述一种窨井盖，其主要包括以下部件：井盖1、井座2、连接件4、导滑槽51、柔性支撑件6及弹性扣接件72；

实际制作时，通过铸铁浇筑于模具内，形成所述井盖1与井座2；

如图1、图2所示，井盖1，该井盖1的底面一体或分体成型有导滑槽51、起撬口；随后成型弹性扣接件72，该弹性扣接件72上形成有限位凸块721，将弹性扣接件72对应装设在井盖1底面；

如图3至图6所示，井座2，该井座2包括承压部21与法兰式面盖部22，面盖部22与底面平齐，承压部21上形成供柔性支撑件6放置的环槽210，且在承压部21的内周上一体形成截面呈三角状的卡扣71(本实施方式以三角状卡扣71为例，并不仅限定于三角状，多边形亦属于保护范围内)，以及多级阶梯式凹槽8(外凸式槽体亦可；本实施方式以两级阶梯为例)，该多级阶梯式凹槽8上两槽体81、82之间形成有防脱挡片80；

连接件4，该连接件4包括铰接部41及滑动部42，所述铰接部41铰接于井座2承压部21的内周；所述滑动部42的端部具有所述滑块52，其与井盖1上的导滑槽51配合对应形成滑动配合；

装配与使用，如图1至图6所示，先将防坠网边缘的嵌接部对应井座2上多级阶梯式凹槽8装设，先进入第一级凹槽81，随后转动一定角度并跨越所述防脱挡片80，下落至下一级凹槽82；随后将井盖1的导滑槽51与已铰接在井座2上的连接件4的滑块52配合；使用时，将井盖1对应翻转至井座2，此时井盖1边缘与柔性支撑件6相抵，使其缓慢盖合，连接件4也随之滑动至导滑槽51的前端51A，由于井盖1与弹性扣接件72的限位凸块721相抵，使得弹性扣接件72反作用力减小，同时通过第一导向斜面720的作用，使得弹性扣接件72轻松的扣入三角形卡扣71中，形成井盖1与井座2的扣合连接；开启时通过起撬口，将井盖1拉起，弹性扣接件72通过第二导向斜面710的作用，脱离卡扣71底面；随后通过铰接于井座2上的连接件4翻转，同时连接件4的滑动部42滑动至导滑槽51的末端51B，使得井盖1能够实现180°翻转，有效防止外力而回翻至井座2中，对正在作业的工作人员造成危险。

本实用新型所提供一种窨井盖，通过翻转连接组件实现井盖180°水平翻转且不易脱落，起到防盗功能，且保证工作人员作业时不会发生反转盖设的危险；本实用新型的滑移结构通过滑槽与滑块配合来满足滑移翻转，其结构简单、设计合理且易实现，滑移顺畅、平稳可靠；本实用新型的井座上设有柔性支撑件，该柔性支撑件便于井盖在开合翻转时起到缓冲作用，同时，在开启翻转时形成一定的阻力，不易使井盖过其翻转位时瞬间倾倒，起到摩擦、减震及保护的作用；本实用新型通过卡扣结构实现井盖与井座的连接，通过弹性扣接件对应井座内周的卡扣配合，实现简单、快速的连接，不易脱落；同时，通过在卡扣结构上设置第一、第二导向斜面，便于扣合与开启，实现轻松启闭的效果；本实用新型的卡扣呈三角状或多边形设置，适用于不同路面与环境，适用性更广；本实用新型弹性扣接件上还形成有一限位凸块，通过该限位凸块与井盖底面配合，当井盖与井座配合连接时，可有效避免弹性扣接件产生反作用力而向上反推，导致无法与井座上的卡扣相配合，起到很好的限位作用，保证卡扣配合的可靠性；本实用新型的井座内壁设有多级阶梯式凹槽，其与防坠网相配合，有效防止所述防坠网脱落；此外，还在两级凹槽之间形成有防脱挡片，避免因污水反顶防坠网而脱落，起到很好的保护作用，安全性能更佳。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
