高强度塑料检查井的制作方法

本实用新型属于管道给排水技术领域，尤其涉及一种塑料检查井。

背景技术：

检查井是为城市地下基础设施给水、排水、排污、维修安装方便而设置的，一般设在管道交汇处、转弯处、管径或坡度改变处、以及直线管段上每隔一定距离处，是便于定期检查附属构筑物。检查井分为粘土砖和塑料两种类型，主要由井座、井筒、井盖和相关配件等组成；塑料检查井相对于传统粘土砖检查井重量轻，密封性好，占地面积小等巨大优势，因而被广泛采用。但是塑料检查井相对于粘土砖堆砌的传统检查井强度较低，由于塑料本身的强度不及粘土砖，所以其承载能力相对较弱，尤其是采用铸铁井盖，检查井为地埋式或者与路面平齐需要承载时，塑料检查井就显得不牢靠，对于较深的检查井，由于塑料井筒薄而长，本身承受到竖直方向的压力下，容易弯曲变形，加之井筒周围泥土的挤压，井筒产生错位、破裂甚至井口塌陷的安全隐患。有鉴于此，设计一种承载能力强的塑料检查井是该技术领域的技术人员亟待解决的问题。

技术实现要素：

本实用新型的目的在于解决上述技术问题，提供一种高强度塑料检查井，该检查井承载能力强，适合深埋地下或承受一定压力的场合安装使用。

本实用新型的技术方案如下：

一种高强度塑料检查井，包括井筒和井座，所述井座上设有进水口和出水口，所述井筒与所述井座顶部的井筒接口相连；所述井筒的内部设有螺旋槽，所述螺旋槽用于安装螺旋钢筋。

进一步地，所述螺旋钢筋为弹簧形式。

进一步地，所述进水口和出水口均设有十字形分流筋，所述分流筋的两端分别与进水口内壁或出水口内壁相连。

进一步地，所述分流筋与所述井座为一体式结构。

进一步地，所述进水口、出水口和所述井筒接口的外部形状均做成锥形圆台状，所述圆台的较小端为所述进水口端、出水口端或所述井筒接口端。

本实用新型的有益效果：本实用新型通过在井筒上设置螺旋槽来安装螺旋钢筋来提升井 筒的抗压力，同时具备减震缓冲功能，尤其适用于地埋式承载检查井，避免车辆等经过检查井井盖时，检查井塌陷，大大提升塑料检查井的强度；将检查井的各个接口外形做成圆台状，更进一步保证了检查井井座与水管和井筒之间的连接可靠度和整体强度，为响应国家号召，促进塑料检查井的推广应用起了积极作用。

附图说明

图1为本实用新型的主视图。

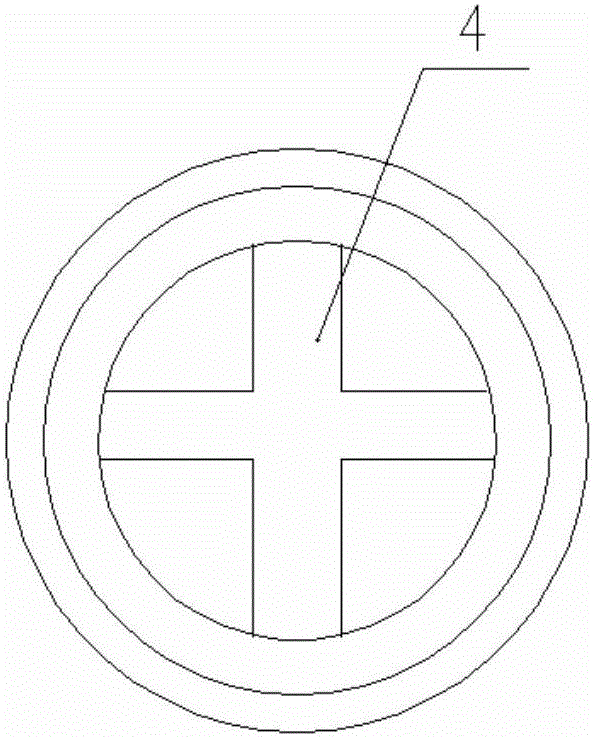

图2为本实用新型进、出水口的侧视图。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

下面结合附图和实施例对本实用新型作进一步说明：

如图1所示，一种高强度塑料检查井，包括井筒1和井座3，井座3设有进水口、出水口，井筒1与井座3的顶部的井筒接口相连，井筒1的内部设有螺旋槽2，螺旋槽2用于安装螺旋钢筋，用于增加井筒1的强度，安装时将螺旋钢筋像拧螺纹一样拧入螺旋槽2，可同时强化井筒的圆周抗压和竖直抗压能力。上述带螺旋槽2的井筒1可采用一次性注塑成型，制造简单经济。

进一步地，为提高抗压力，上述螺旋钢筋可以直接做成弹簧形式，当车辆等经过井筒顶端的井盖时，可起到抗压减震的作用，防止塑料井筒1发生变形脆断，提高检查井的可靠性。

进一步地，如图1—2所示，井座3的进、出水口内均设有十字形分流筋4，分流筋4每根筋条的两端分别与进水口内壁或出水口内壁相连，一方面起支撑加固的作用，将上方井筒1和进、出水口通道外侧传下来的载荷周向发散，另一方面，分流筋4还可以提高截流去污的作用，当水流冲击到分流筋4上时，原水流状态被改变，相当于把水流从层流变成紊流，有利于把流体上层的杂质卷入下层，和较重的杂质一起沉入井座3的底部。

进一步地，为简化安装，分流筋4与井座3做成一体式，采用一次注塑成型。

进一步地，进水口、出水口和井座3上的井筒接口的外部形状均做成锥形圆台状，圆台的较小端为所述进水口端、出水口端或所述井筒接口端，用以提高各个接口处的承载强度。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下 所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
