一种带有污水循环利用功能的可移动式洗手盆的制作方法

本实用新型涉及一种洗手盆，尤其涉及一种带有污水循环利用功能的可移动式洗手盆。

背景技术：

污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植。

生活中人们洗完手之后就把洗手盆内的水随便乱倒导致环境污染、浪费水资源，因此亟需研发一种能够更好的保护环境、循环利用水资源的带有污水循环利用功能的可移动式洗手盆。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服生活中人们洗完手之后就把洗手盆内的水随便乱倒，存在污染环境、浪费水资源的缺点，本实用新型要解决的技术问题是提供一种能够更好的保护环境、循环利用水资源的带有污水循环利用功能的可移动式洗手盆。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种带有污水循环利用功能的可移动式洗手盆，包括有推车、消毒液箱、洗手台、支撑杆、水泵Ⅰ、水管Ⅱ、水箱、阀门Ⅱ、水管Ⅰ、水泵Ⅱ、洗手盆、出水管、阀门Ⅰ、喷头、连接杆Ⅱ、连接杆Ⅲ、拖把、连接杆Ⅰ、电机Ⅰ、凸轮和弹簧，推车上从左至右依次设有消毒液箱、洗手台和支撑杆，消毒液箱内底部设有水泵Ⅰ，洗手台内设有水箱，水箱与水泵Ⅰ之间连接有水管Ⅱ，水管Ⅱ上设有阀门Ⅱ，水箱内底部设有水泵Ⅱ，水泵Ⅱ上连接有出水管，出水管上设有阀门Ⅰ，出水管的尾端连接有喷头，洗手台顶端设有洗手盆，洗手台与水箱之间连接有水管Ⅰ，支撑杆上设有连接杆Ⅱ和连接杆Ⅲ，连接杆Ⅲ位于连接杆Ⅱ的上方，连接杆Ⅱ上铰接连接有拖把，连接杆Ⅲ的右端设有连接杆Ⅰ，连接杆Ⅰ的右侧安装有电机Ⅰ，电机Ⅰ上安装有凸轮，凸轮与拖把接触，拖把与连接杆Ⅰ之间连接有弹簧。

优选地，还包括有风扇，推车的底部中间设有风扇。

优选地，还包括有电机Ⅱ和搅拌杆，水箱内底部的中间设有电机Ⅱ，电机Ⅱ上连接有搅拌杆。

优选地，水箱的材质为透明玻璃。

工作原理：人们在洗手时，洗过手的脏水通过水管Ⅰ流入水箱内，再打开阀门Ⅱ，控制水泵Ⅰ工作，消毒液箱内的消毒液将通过水管Ⅱ流入水箱内，当流入适量的消毒液后，关闭阀门Ⅱ。当水箱内的水消毒到一定时间后，打开阀门Ⅰ，再控制水泵Ⅱ工作，水箱内的水通过出水管从喷头喷出，喷头喷出的水将地面打湿，当地面完全打湿后，关闭阀门Ⅰ，然后启动电机Ⅰ转动，电机Ⅰ转动带动凸轮转动，当凸轮的最远端与拖把接触时，弹簧被拉伸，拖把向右移动，当凸轮的最远端与拖把脱离时，弹簧反弹将带动拖把向左移动。电机Ⅰ不停的转动，带动拖把不停的左右摆动，从而将地面拖干净。当地面拖干净之后，关闭电机Ⅰ。使用本装置达到了循环利用水资源的效果。

因为还包括有风扇，推车的底部中间设有风扇，启动风扇转动，风扇转动可将擦洗过的地面进行吹干，提高了干燥速度，吹干后，关闭风扇。

因为还包括有电机Ⅱ和搅拌杆，水箱内底部的中间设有电机Ⅱ，电机Ⅱ上连接有搅拌杆，当消毒液流入水箱内后，启动电机Ⅱ转动，电机Ⅱ转动带动搅拌杆转动，搅拌杆转动水箱内的水与消毒液混合，混合后，关闭电机Ⅱ。

因为水箱的材质为透明玻璃，可通过透明玻璃来看水箱内的液位。

（3）有益效果

本实用新型达到了能够更好的保护环境、循环利用水资源的效果。

附图说明

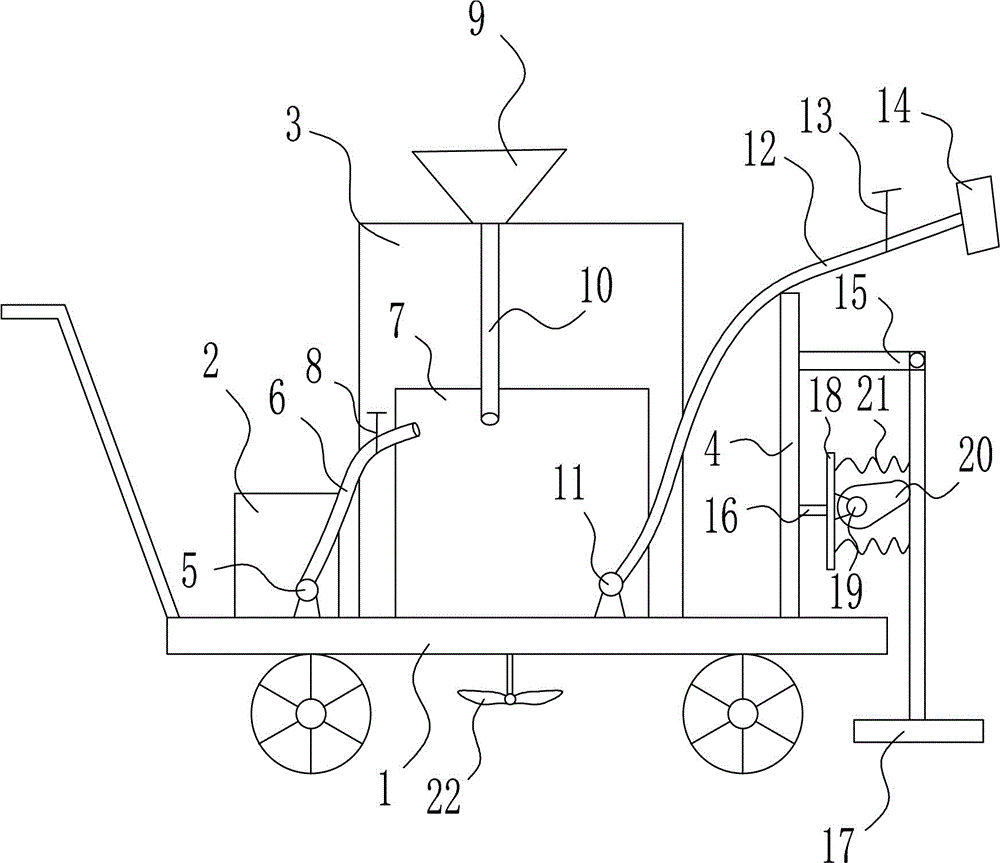

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-推车，2-消毒液箱，3-洗手台，4-支撑杆，5-水泵Ⅰ，6-水管Ⅱ，7-水箱，8-阀门Ⅱ，9-洗手盆，10-水管Ⅰ，11-水泵Ⅱ，12-出水管，13-阀门Ⅰ，14-喷头，15-连接杆Ⅱ，16-连接杆Ⅲ，17-拖把，18-连接杆Ⅰ，19-电机Ⅰ，20-凸轮，21-弹簧，22-风扇，23-电机Ⅱ，24-搅拌杆。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种带有污水循环利用功能的可移动式洗手盆，如图1-3所示，包括有推车1、消毒液箱2、洗手台3、支撑杆4、水泵Ⅰ5、水管Ⅱ6、水箱7、阀门Ⅱ8、水管Ⅰ10、水泵Ⅱ11、洗手盆9、出水管12、阀门Ⅰ13、喷头14、连接杆Ⅱ15、连接杆Ⅲ16、拖把17、连接杆Ⅰ18、电机Ⅰ19、凸轮20和弹簧21，推车1上从左至右依次设有消毒液箱2、洗手台3和支撑杆4，消毒液箱2内底部设有水泵Ⅰ5，洗手台3内设有水箱7，水箱7与水泵Ⅰ5之间连接有水管Ⅱ6，水管Ⅱ6上设有阀门Ⅱ8，水箱7内底部设有水泵Ⅱ11，水泵Ⅱ11上连接有出水管12，出水管12上设有阀门Ⅰ13，出水管12的尾端连接有喷头14，洗手台3顶端设有洗手盆9，洗手台3与水箱7之间连接有水管Ⅰ10，支撑杆4上设有连接杆Ⅱ15和连接杆Ⅲ16，连接杆Ⅲ16位于连接杆Ⅱ15的上方，连接杆Ⅱ15上铰接连接有拖把17，连接杆Ⅲ16的右端设有连接杆Ⅰ18，连接杆Ⅰ18的右侧安装有电机Ⅰ19，电机Ⅰ19上安装有凸轮20，凸轮20与拖把17接触，拖把17与连接杆Ⅰ18之间连接有弹簧21。

还包括有风扇22，推车1的底部中间设有风扇22。

还包括有电机Ⅱ23和搅拌杆24，水箱7内底部的中间设有电机Ⅱ23，电机Ⅱ23上连接有搅拌杆24。

水箱7的材质为透明玻璃。

工作原理：人们在洗手时，洗过手的脏水通过水管Ⅰ10流入水箱7内，再打开阀门Ⅱ8，控制水泵Ⅰ5工作，消毒液箱2内的消毒液将通过水管Ⅱ6流入水箱7内，当流入适量的消毒液后，关闭阀门Ⅱ8。当水箱7内的水消毒到一定时间后，打开阀门Ⅰ13，再控制水泵Ⅱ11工作，水箱7内的水通过出水管12从喷头14喷出，喷头14喷出的水将地面打湿，当地面完全打湿后，关闭阀门Ⅰ13，然后启动电机Ⅰ19转动，电机Ⅰ19转动带动凸轮20转动，当凸轮20的最远端与拖把17接触时，弹簧21被拉伸，拖把17向右移动，当凸轮20的最远端与拖把17脱离时，弹簧21反弹将带动拖把17向左移动。电机Ⅰ19不停的转动，带动拖把17不停的左右摆动，从而将地面拖干净。当地面拖干净之后，关闭电机Ⅰ19。使用本装置达到了循环利用水资源的效果。

因为还包括有风扇22，推车1的底部中间设有风扇22，启动风扇22转动，风扇22转动可将擦洗过的地面进行吹干，提高了干燥速度，吹干后，关闭风扇22。

因为还包括有电机Ⅱ23和搅拌杆24，水箱7内底部的中间设有电机Ⅱ23，电机Ⅱ23上连接有搅拌杆24，当消毒液流入水箱7内后，启动电机Ⅱ23转动，电机Ⅱ23转动带动搅拌杆24转动，搅拌杆24转动水箱7内的水与消毒液混合，混合后，关闭电机Ⅱ23。

因为水箱7的材质为透明玻璃，可通过透明玻璃来看水箱7内的液位。
