一种艏吹装置的制作方法

本实用新型涉及机械技术领域，具体为一种艏吹装置。

背景技术：

中国江河湖库众多，海岸线长，水资源南多北少，水土流失严重，航运历来是交通运输的重要方式，同时就人口现状和增长而言，已无法再论地大物博，沿海地带吹填造地及治理、向海洋发展的趋势势在必行，挖泥船是用于水利清淤、河道治理、航道疏浚、水域吹填、岛屿建设及市政建设等水下开挖输送施工、水域工程治理的主要设备，具有广阔的市场，挖泥船御用水域吹填工作主要依靠艏吹装置，但是目前的挖泥船上的艏吹装置，存在以下缺陷：在连接管道时需要人工连接，费时费力；而且没有很好的截流装置，不好控制泥沙流动的速度。

技术实现要素：

本实用新型的目的在于提供一种艏吹装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种艏吹装置，包括支座，所述支座的顶部设有第一管道，所述第一管道的顶部设有第一截流阀，所述第一管道的外壁设有吊环，所述第一管道与第三管道的一端连接，所述第三管道插接于第四管道的内腔，所述第四管道的另一端的外壁设有液压快速连接装置，所述第一管道的侧壁与锯形管道的一端连接，所述锯形管道顶部设有第二截流阀，所述锯形管道的另一端套接于第二管道的外壁，所述第二管道的右端设有喷管，所述喷管的一端插接有彩虹喷嘴。

优选的，所述第一管道与第三管道的连接处设有法兰，并且法兰的外壁设有密封垫圈，所述第一管道的外壁设有的吊环的数量不少于3个。

优选的，所述支座、第一管道、第二管道、第三管道和第四管道均由高强度船板焊接而成。

与现有技术相比，本实用新型的有益效果是：该种艏吹装置，结构简单，安装方便，可以实现分项吹填，既可以通过彩虹喷嘴直接吹填海面，也可以通过快速液压装置与地面上的管道快速连接，不需要人工去安装连接，节省了工作人员的强度和时间，而且通过设有的截流阀可以起到对流速的把控，控制泥沙流动的速度。

附图说明

图1为本实用新型结构示意图；

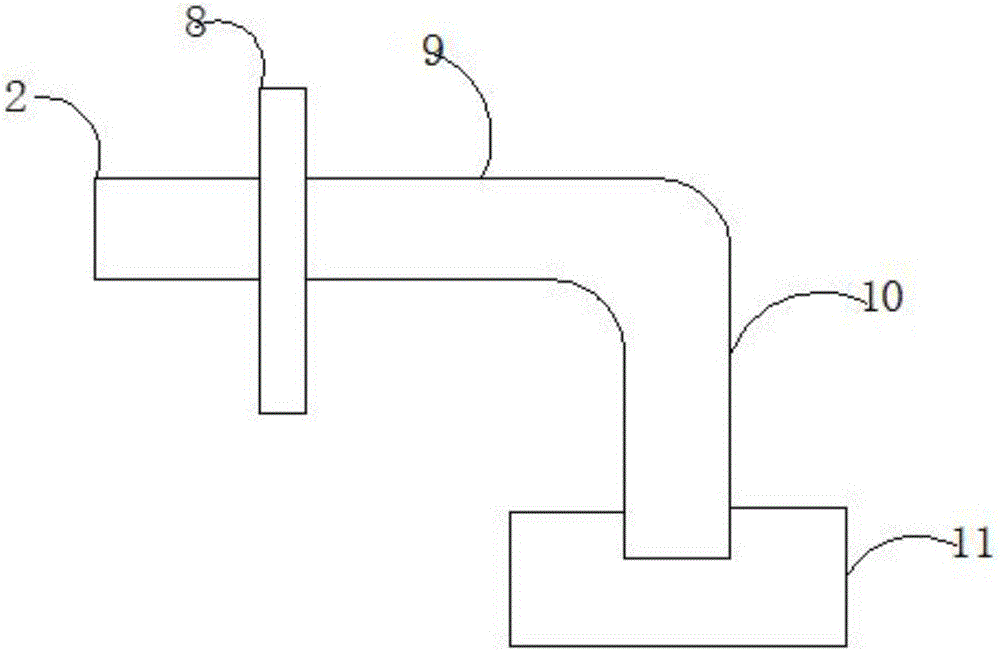

图2为本实用新型第一管道、第三管道、第四管道连接结构示意图；

图3为本实用新型第二管道与喷管连接结构示意图。

图中：1支座、2第一管道、3吊环、4第一截流阀、5第二截流阀、6锯形管道、7第二管道、8法兰、9第三管道、10第四管道、11快速液压连接装置、12喷管、13彩虹喷嘴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种艏吹装置，包括支座1，所述支座1的顶部设有第一管道2，所述第一管道2的顶部设有第一截流阀4，所述第一管道2的外壁设有吊环3，所述第一管道2与第三管道9的一端连接，所述第三管道9插接于第四管道10的内腔，所述第四管道10的另一端的外壁设有液压快速连接装置11，所述第一管道2的侧壁与锯形管道6的一端连接，所述锯形管道6顶部设有第二截流阀5，所述锯形管道6的另一端套接于第二管道7的外壁，所述第二管道7的右端设有喷管12，所述喷管12的一端插接有彩虹喷嘴13，所述第一管道2与第三管道9的连接处设有法兰8，并且法兰8的外壁设有密封垫圈，所述第一管道2的外壁设有的吊环3的数量不少于3个，所述支座1、第一管道2、第二管道7、第三管道9和第四管道10均由高强度船板焊接而成。

工作原理：通过起吊绞车连接于第一管道2上的吊环3，把艏吹装置移动到所需的位置，之后通过第一管道2与船上的泥沙管道连接，当需要进行对海面吹填时，直接打开第二截流阀5通过彩虹喷嘴13喷出，当需要与管道连接时，通过快速液压连接装置11与对岸管道连接。
