一种洁净地漏安装结构的制作方法

本实用新型涉及建筑施工构件技术领域，尤其涉及一种洁净地漏安装结构。

背景技术：

在房屋建筑中，对淋浴房、厨房等区域地漏的施工往往都是难以处理的工序之一，而该道工序也是重重中之重，如若处理不慎会严重影响装饰及使用效果。卫生间防水施工做法总是重在防水，不注重如何疏水。常规的承插式洁净地漏安装安装方式，主要是将洁净地漏连接管承插式连接至排水管上，存在以下弊端：（1）使用过程中，由于排水不及时，造成地砖下砂浆层有暗藏水，渗透到卫生间周边墙地面，转潮、发黑发霉；（2）淋浴间洁净地漏排水不畅，地面积水较多；（3）后期的维修困难，不便于检修，日常卫生清理麻烦；（4）洁净地漏直接安装在饰面完成面上，严重影响装饰效果，美观性；（5）遇到管道堵塞，连接处易返水渗漏。

技术实现要素：

本实用新型所解决的技术问题在于提供一种结构简单、施工方便、防渗漏效果好的洁净地漏安装结构。

为解决上述技术问题，本实用新型提供了一种洁净地漏安装结构，包括水泥砂浆结构的地面和洁净地漏装置，所述地面开设有洁净地漏安装孔，洁净地漏装置设置于洁净地漏安装孔中，洁净地漏安装孔包括安装段以及与安装段相连的下水段，安装段的孔径大于下水段的孔径，安装段与下水段的交接处形成台阶；洁净地漏装置包括洁净地漏以及覆盖于洁净地漏上的盖板，盖板设置有下水孔，洁净地漏的底部与排水管相连，排水管与所述地面之间设置有发泡剂层，台阶处设置有防水层，洁净地漏上套设有不锈钢的扣件，扣件位于防水层处。

更进一步的，所述洁净地漏与地面之间设置有用于将洁净地漏固定的固定密封层。

更进一步的，所述扣件包括卡扣段以及与卡扣段相连的连接段，连接段套设在所述洁净地漏上，卡接段的两端设置有卡扣，卡扣位于所述防水层内。

更进一步的，所述发泡剂层为聚氨酯发泡剂层。

更进一步的，所述盖板的顶面低于地面的顶面。

与现有技术相比，采用本实用新型所述的洁净地漏安装结构，将排水管安装至洁净地漏安装孔中，并在排水管与洁净地漏安装孔之间的间隙内填充满发泡剂形成发泡剂层；然后做地面的防水层；再在防水层上设置防水材料，可以是堵漏王或者是防水水泥，然后将扣件扣入排水管内；再将洁净地漏安装至洁净地漏安装孔中，洁净地漏的底部位于排水管内，且扣件套设在洁净地漏上，再在洁净地漏与洁净地漏安装孔之间的间隙内填充混凝土，使得洁净地漏与地面成为一体。在洁净地漏与地面之间设置扣件，实现了用水区域与排水管的无缝对接，提高了洁净地漏的防漏效果，不会出现渗漏。

附图说明

图1为本实用新型所述的洁净地漏安装结构的示意图；

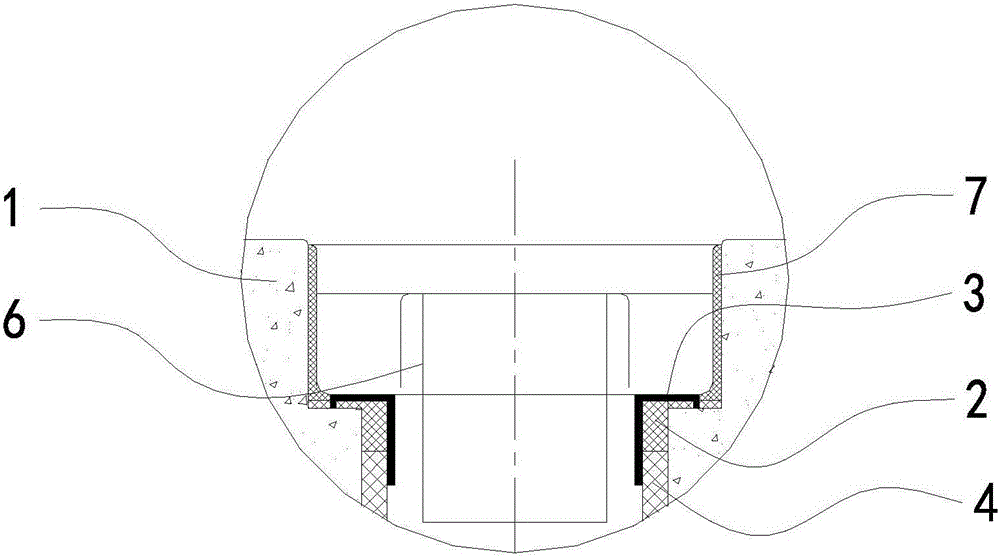

图2为本实用新型所述的洁净地漏安装结构的局部放大图；

图中标记为：地面1，台阶11，防水层2，扣件3，发泡剂层4，排水管5，洁净地漏6，固定密封层7。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1至图2所示，一种洁净地漏安装结构，包括水泥砂浆结构的地面1和洁净地漏装置，所述地面1开设有洁净地漏安装孔，洁净地漏装置设置于洁净地漏安装孔中，洁净地漏安装孔包括安装段以及与安装段相连的下水段，安装段的孔径大于下水段的孔径，安装段与下水段的交接处形成台阶11；洁净地漏装置包括洁净地漏6以及覆盖于洁净地漏上的盖板，盖板设置有下水孔，洁净地漏的底部与排水管4相连，排水管4与所述地面1之间设置有发泡剂层4，台阶11处设置有防水层2，洁净地漏6上套设有不锈钢的扣件3，扣件3位于防水层2处。

所述洁净地漏6与地面1之间设置有用于将洁净地漏6固定的固定密封层7。

所述扣件3包括卡扣段以及与卡扣段相连的连接段，连接段套设在所述洁净地漏6上，卡接段的两端设置有卡扣，卡扣位于所述防水层2内。

所述发泡剂层4为聚氨酯发泡剂层。

所述盖板的顶面低于地面1的顶面。

本实用新型的洁净地漏安装结构，将排水管5安装至洁净地漏安装孔中，并在排水管5与洁净地漏安装孔之间的间隙内填充满发泡剂形成发泡剂层4；然后做地面1的防水层2；再在防水层2上设置防水材料，可以是堵漏王或者是防水水泥，然后将扣件3扣入排水管4内；再将洁净地漏6安装至洁净地漏安装孔中，洁净地漏6的底部位于排水管5内，且扣件3套设在洁净地漏6上，再在洁净地漏6与洁净地漏安装孔之间的间隙内填充混凝土，使得洁净地漏6与地面1成为一体。在洁净地漏6与地面1之间设置扣件3，实现了用水区域与排水管5的无缝对接，提高了洁净地漏6的防漏效果，不会出现渗漏。

以上所述，仅是本实用新型的最佳实施例而已，并非对本实用新型作任何形式上的限制，任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，利用上述揭示的方法内容对本实用新型技术方案做出许多可能的变动和修饰，均属于权利要求保护的范围。
