一种可自由移动式空气制水机的制作方法

文档序号:11976646阅读:707来源:国知局
一种可自由移动式空气制水机的制作方法与工艺

本实用新型涉及制水机技术领域,具体为一种可自由移动式空气制水机。



背景技术:

水时人类生存和发展不可替代的基本资源,然而,在世界的许多地方,水资源紧缺是一个非常现实和严峻的问题,为此,人们想到了海水淡化,并且通过水的二次回收利用等多种方式以求解决水资源紧缺的问题,然而,当人们处在沙漠等干旱地区,或者是处在海上等野外环境中,上述制水方式不太适用,并且自带饮用水的量又受到限制,为解决这一问题,人们发明了空气制水机,但是,现有的空气制水机,大多没有控制系统,少部分也是用手动控制,造成控制上的滞后。同时,现有的空气制水机因笨重而不能移动至需要的位置,使用不方便。



技术实现要素:

本实用新型的目的在于提供一种可自由移动式空气制水机,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种可自由移动式空气制水机,包括机身,所述机身的上表壁安装有控制器,且机身的上方左侧安装有太阳能板,所述机身的底部安装有万向自锁轮,且机身的内部安装有水罐体,所述水罐体的左表壁安装有进气口,且水罐体的内部安装有冷凝管,所述冷凝管下方安装有冷凝器,所述进气口上安装有抽风泵,所述抽风泵的上表壁安装有抽风泵控制器,所述水罐体的右表壁安装有出气口,所述出气口和机身通过活动网连接,所述水罐体的右侧下方安装有出水管,所述出水管上安装有水处理装置,所述水罐体通过出水管与蓄水箱连接,所述蓄水箱的内部安装有温度传感器和水量传感器,且温度传感器位于水量传感器的左侧,所述蓄水箱的右表壁安装有出水口,所述出水口上安装有出水口开关,所述蓄水箱的左侧安装有蓄电池,所述蓄电池的内部安装有充电插口,且蓄电池的上方安装有散热器。

优选的,所述水处理装置的内部安装有PP熔喷滤芯,所述PP熔喷滤芯的下方安装有颗粒炭,所述颗粒炭的下方安装有压缩炭,所述压缩炭的下方安装有RO反渗透膜,所述RO反渗透膜的下方安装有后置活性炭。

优选的,所述太阳能板和机身通过转动座连接。

优选的,所述万向自锁轮共设置有四个,且四个万向自锁轮均匀安装在机身的四个拐角处。

优选的,所述控制器的内部安装有显示屏和控制按钮,且显示屏位于控制按钮的左侧。

与现有技术相比,本实用新型的有益效果是:该可自由移动式空气制水机,通过在机身的底部安装有四个万向自锁轮,可将空气制水机移动至户外,在户外进行收集水;通过在机身的上方安装有太阳能板,可对光能进行收集至蓄电池,为冷凝器进行供电;通过在水罐体的内部安装有冷凝管,空气中的水分遇到冷凝管进行液化,进而实现水收集;通过在出水管上安装有水处理装置,对收集的水进行消毒杀菌处理,保证饮用水的卫生安全;通过在蓄水箱的内部安装有温度传感器和水量传感器,可对蓄水箱内部的水量和水温进行实时监测;通过在蓄水箱的左侧安装有蓄电池和充电插口,即可通过插口充电,也可太阳能充电,蓄电池内部电源提供冷凝器的运转;通过在出气口的右侧安装有活动网,可对外部进行吹冷风,等同于小空调。

附图说明

图1为本实用新型一种可自由移动式空气制水机内部结构示意图;

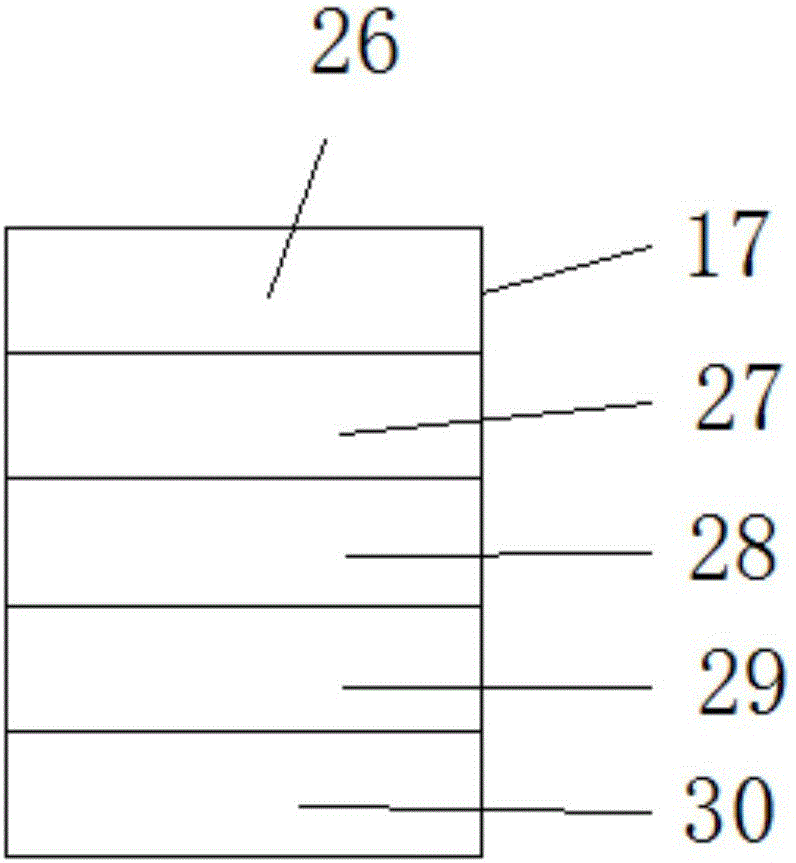

图2为本实用新型一种可自由移动式空气制水机水处理装置内部结构示意图。

图中:1机身、2控制器、3显示屏、4控制按钮、5万向自锁轮、6太阳能板、7转动座、8水罐体、9进气口、10抽风泵、11抽风泵控制器、12出气口、13活动网、14冷凝管、15冷凝器、16出水管、17水处理装置、18蓄水箱、19温度传感器、20水量传感器、21出水口、22出水口开关、23蓄电池、24充电插口、25散热器、26PP熔喷滤芯、27颗粒炭、28压缩炭、29RO反渗透膜、30后置活性炭。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2,本实用新型提供一种技术方案:一种可自由移动式空气制水机,包括机身1,机身1的上表壁安装有控制器2,且机身1的上方左侧安装有太阳能板6,机身1的底部安装有万向自锁轮5,且机身1的内部安装有水罐体8,水罐体8的左表壁安装有进气口9,且水罐体8的内部安装有冷凝管14,冷凝管14下方安装有冷凝器15,进气口9上安装有抽风泵10,抽风泵10的上表壁安装有抽风泵控制器11,水罐体8的右表壁安装有出气口12,出气口12和机身1通过活动网13连接,水罐体8的右侧下方安装有出水管16,出水管16上安装有水处理装置17,水罐体8通过出水管16与蓄水箱18连接,蓄水箱18的内部安装有温度传感器19和水量传感器20,且温度传感器19位于水量传感器20的左侧,蓄水箱18的右表壁安装有出水口21,出水口21上安装有出水口开关22,蓄水箱18的左侧安装有蓄电池23,蓄电池23的内部安装有充电插口24,且蓄电池23的上方安装有散热器25,水处理装置17的内部安装有PP熔喷滤芯26,PP熔喷滤芯26的下方安装有颗粒炭27,颗粒炭27的下方安装有压缩炭28,压缩炭28的下方安装有RO反渗透膜29,RO反渗透膜29的下方安装有后置活性炭30,太阳能板6和机身1通过转动座7连接,万向自锁轮5共设置有四个,且四个万向自锁轮5均匀安装在机身1的四个拐角处,控制器2的内部安装有显示屏3和控制按钮4,且显示屏3位于控制按钮4的左侧。

工作原理:当在户外使用时,太阳能板6开始吸收光能并存储至蓄电池23中,打开控制按钮4开关,调节抽风泵控制器11,抽风泵10开始吸气至水罐体8中,空气遇冷凝管14液化成水滴落至出水管16中,水通过水处理装置17流至蓄水箱18中,用户饮用水时打开出水口开关22即可,当在室内使用时,接通充电插口24,冷凝器15开始工作,空气通过出气口12喷出时带动活动网13工作,即可实现小空调的效果。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
