一种制水效率高的新型空气制水机的制作方法

本新型涉及一种制水效率高的新型空气制水机。

背景技术：

空气制水机是一种以各种环境中的空气为原始原料，通过空气净化、空气加热、空气冷凝、水质净化等诸多技术手段对空气进行液化，从而得到符合卫生标准的饮用水的高科技产品，空气制水机是将空气抽湿机、空调、空气净化器等诸多设备的原理融合为一体所形成的，可被广泛应用于家居、公共场所或者任何需要饮用水的场所内。

现有技术的空气制水机一般都是采用空调或者冰箱的原理，利用压缩机对空气进行压缩后冷凝，但是这样对于空气制水机的用电量大，从而大大降低了空气制水机的实用性，不仅如此，在空气制水机冷凝制水的过程中，往往需要对冷凝机构进行压力检测，而现有的压力检测电路抗干扰能力比较差，从而大大降低了空气制水机的可靠性。

新型内容

本新型要解决的技术问题是：为了克服现有技术的不足，提供一种制水效率高的新型空气制水机。

本新型解决其技术问题所采用的技术方案是：一种制水效率高的新型空气制水机，包括依次连通的进气机构、冷凝机构、储水机构、水净化机构和出水机构；

所述冷凝机构包括加热组件和冷凝组件，所述加热组件与冷凝组件连通，所述冷凝组件包括本体、设置在本体上方的进气管、设置在本体底部的出水管和设置在本体内部的冷凝单元；

所述冷凝单元包括竖向设置的冷凝筒和设置在冷凝筒内部的冷凝管，所述冷凝筒的内径大于冷凝管的外径，所述冷凝筒的中心轴线所在的直线与冷凝管的中心轴线所在的直线在同一直线，所述冷凝管的外周套设有盘管式换热器，所述冷凝管竖向设置，所述冷凝管的顶端与进气管连通，所述冷凝管的底端通过设置在冷凝管的下方的吸附器与冷凝筒连通，所述冷凝筒的下方设有积水腔，所述出水管与积水腔连通。

作为优选，为了保证对空气进行加热，所述加热组件包括电热丝。

作为优选，为了保证空气从进气管进入到本体内部的可靠性，同时对空气进行简单过滤，提高了空气制水机的可靠性，所述进气管与本体的连接处设有密封塞，所述进气管与冷凝管的顶端连接处设有过滤器。

作为优选，为了对冷凝管内部的压力进行实时检测，所述冷凝管内设有压力传感器，所述压力传感器电连接有压力检测模块，所述压力检测模块包括压力检测电路，所述压力检测电路包括第一二极管、第二二极管、第一三极管、第二三极管、第一电容、第一电阻、第二电阻、第三电阻、第四电阻、第五电阻、第六电阻和第七电阻，所述第一三极管的基极通过第三电阻与第一二极管的阴极连接，所述第一三极管的基极通过第四电阻接地，所述第二三极管的基极通过第一电容和第一电阻组成的串联电路与第一二极管的阴极连接，所述第二三极管的基极通过第一电容和第二电阻组成的串联电路接地，所述第一二极管的阳极外接5V直流电压电源，所述第一三极管的集电极通过第六电阻外接5V直流电压电源，所述第二三极管的集电极通过第七电阻外接5V直流电压电源，所述第一三极管的发射极与第二二极管的阳极连接且通过第二二极管和第五电阻组成的串联电路接地，所述第一三极管的发射极与第二三极管的发射极连接。

作为优选，真空具有很好的隔热效果，从而能够更好的对进入到冷凝筒内 部的空气进行冷凝，提高空气制水机的冷凝效果，所述冷凝筒的外径小于本体的内径，所述冷凝筒与本体之间设有真空层。

作为优选，为了提高空气净化的质量，所述进气机构包括净气组件，所述净气组件包括依次设置的初效过滤层、HEPA过滤层、纳米光触媒过滤层、紫光灯杀菌层、负离子空气清新层和臭氧过滤层。

进一步，为了提升净化效果，所述初效过滤层、HEPA过滤层、纳米光触媒过滤层、紫光灯杀菌层、负离子空气清新层和臭氧过滤层中相邻的两个过滤层之间均设有活性炭层。

这里采用多层过滤相结合，并且辅助以活性炭的吸附效果，使得空气更加洁净无污染。

作为优选，为了方便集水储水，所述储水机构包括集水槽、集水箱和水泵，所述冷凝机构通过集水槽与集水箱连通，所述集水箱通过水泵与水净化机构连通。

作为优选，为了提升水过滤效果，所述水净化机构包括依次设置的PP棉过滤层、压缩活性炭过滤层、超滤膜过滤层、反渗透膜过滤层和T33活性炭过滤层。

这里采用5层过滤，对杂质、颗粒、以及有害物质进行有效过滤，并且还能改善口感，通过超滤膜和反渗透膜的配合，实现为微小物质的过滤。

作为优选，为了方便出水和使用，所述出水机构包括储水箱、热水箱和冷水箱，所述水净化机构通过储水箱分别与热水箱和冷水箱连通，所述冷水箱和热水箱上均设有出水阀，所述热水箱内设有电热管，所述储水箱还与集水箱连通。

本新型的有益效果是，该制水效率高的新型空气制水机，在冷凝组件中， 通过冷凝管对空气进行冷凝，再由冷凝管底端的吸附器对冷凝水进行采集，其中，盘管式换热器采用了螺旋盘管式，从而保证了对冷凝管的充分冷凝，提高了空气冷凝的效果，而且，随着空气的冷凝，冷凝管的内部形成高压，更加有利于空气的冷凝，进一步提高了空气冷凝的效果；不仅如此，压力测量电路具有高抗干扰能力，提高了空气制水机的可靠性。

附图说明

下面结合附图和实施例对本新型进一步说明。

图1是本新型的一种制水效率高的新型空气制水机的结构示意图；

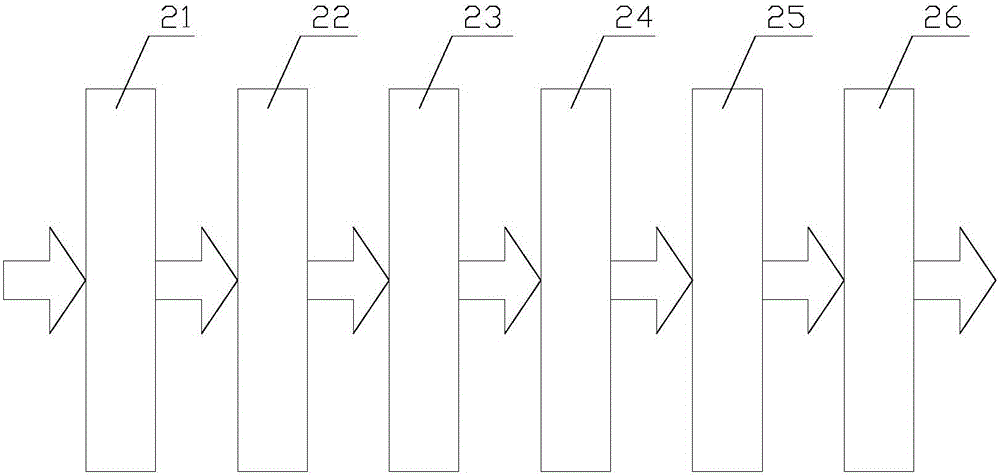

图2是本新型的一种制水效率高的新型空气制水机的进气机构的结构示意图；

图3是本新型的一种制水效率高的新型空气制水机的储水机构的结构示意图；

图4是本新型的一种制水效率高的新型空气制水机的水净化机构的结构示意图；

图5是本新型的一种制水效率高的新型空气制水机的出水机构的结构示意图；

图6是本新型的一种制水效率高的新型空气制水机的冷凝机构的结构示意图；

图7是本新型的一种制水效率高的新型空气制水机的压力检测电路的电路原理图；

图中：1.进气机构，2.冷凝机构，3.储水机构，4.水净化机构，5.出水机构，21.初效过滤层，22.HEPA过滤层，23.纳米光触媒过滤层，24.紫光灯杀菌层，25.负离子空气清新层，26.臭氧过滤层，31.集水槽，32.集水箱，33.水泵，41.PP棉过滤层，42.压缩活性炭过滤层，43.超滤膜过滤层，44.反渗透膜过滤层，45.T33活性炭过滤层，51.储水箱，52.冷水箱，53.热水箱，54.电热管，55.出水阀，61.进气管，62.密封塞，63.过滤器，64.本体，65.冷凝管，66.真空层，67.盘管式换热器，68.冷凝筒，69.吸附器，70.积水腔，71.出水管，72. 压力传感器，D1.第一二极管，D2.第一二极管，Q1.第一三极管，Q2.第二三极管，C1.第一电容，R1.第一电阻，R2.第二电阻，R3.第三电阻，R4.第四电阻，R5.第五电阻，R6.第六电阻，R7.第七电阻。

具体实施方式

现在结合附图对本新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本新型的基本结构，因此其仅显示与本新型有关的构成。

如图1-图7所示，一种制水效率高的新型空气制水机，包括依次连通的进气机构1、冷凝机构2、储水机构3、水净化机构4和出水机构5；

所述冷凝机构2包括加热组件和冷凝组件，所述加热组件与冷凝组件连通，所述冷凝组件包括本体64、设置在本体64上方的进气管61、设置在本体64底部的出水管71和设置在本体64内部的冷凝单元；

所述冷凝单元包括竖向设置的冷凝筒68和设置在冷凝筒68内部的冷凝管65，所述冷凝筒68的内径大于冷凝管65的外径，所述冷凝筒68的中心轴线所在的直线与冷凝管65的中心轴线所在的直线在同一直线，所述冷凝管65的外周套设有盘管式换热器67，所述冷凝管65竖向设置，所述冷凝管65的顶端与进气管61连通，所述冷凝管65的底端通过设置在冷凝管65的下方的吸附器69与冷凝筒68连通，所述冷凝筒68的下方设有积水腔70，所述出水管71与积水腔70连通。

作为优选，为了保证对空气进行加热，所述加热组件包括电热丝。

作为优选，为了保证空气从进气管61进入到本体64内部的可靠性，同时对空气进行简单过滤，提高了空气制水机的可靠性，所述进气管61与本体64的连接处设有密封塞62，所述进气管61与冷凝管65的顶端连接处设有过滤器63。

作为优选，为了对冷凝管65内部的压力进行实时检测，所述冷凝管65内设有压力传感器72，所述压力传感器72电连接有压力检测模块，所述压力检测模块包括压力检测电路，所述压力检测电路包括第一二极管D1、第二二极管D2、第一三极管Q1、第二三极管Q2、第一电容C1、第一电阻R1、第二电阻R2、第三电阻R3、第四电阻R4、第五电阻R5、第六电阻R6和第七电阻R7，所述第一三极管Q1的基极通过第三电阻R3与第一二极管D1的阴极连接，所述第一三极管Q1的基极通过第四电阻R4接地，所述第二三极管Q2的基极通过第一电容C1和第一电阻R1组成的串联电路与第一二极管D1的阴极连接，所述第二三极管Q2的基极通过第一电容C1和第二电阻R2组成的串联电路接地，所述第一二极管D1的阳极外接5V直流电压电源，所述第一三极管Q1的集电极通过第六电阻R6外接5V直流电压电源，所述第二三极管Q2的集电极通过第七电阻R7外接5V直流电压电源，所述第一三极管Q1的发射极与第二二极管D2的阳极连接且通过第二二极管D2和第五电阻R5组成的串联电路接地，所述第一三极管Q1的发射极与第二三极管Q2的发射极连接。

作为优选，真空具有很好的隔热效果，从而能够更好的对进入到冷凝筒68内部的空气进行冷凝，提高空气制水机的冷凝效果，所述冷凝筒68的外径小于本体64的内径，所述冷凝筒68与本体64之间设有真空层66。

作为优选，为了保证采集的空气纯净安全，进气机构包括净气组件，所述净气组件包括依次设置的初效过滤层21、HEPA过滤层22、纳米光触媒过滤层23、紫光灯杀菌层24、负离子空气清新层25和臭氧过滤层26。

作为优选，为了进一步保证采集的空气纯净安全，所述初效过滤层21、HEPA过滤层22、纳米光触媒过滤层23、紫光灯杀菌层24、负离子空气清新层25和臭氧过滤层26中相邻的两个过滤层之间均设有活性炭层。

作为优选，为了方便集水储水，所述储水机构3包括集水槽31、集水箱32和水泵33，所述冷凝机构2通过集水槽31与集水箱32连通，所述集水箱32通过水泵33与水净化机构4连通。

作为优选，为了提升水过滤效果，所述水净化机构4包括依次设置的PP棉过滤层41、压缩活性炭过滤层42、超滤膜过滤层43、反渗透膜过滤层44和T33活性炭过滤层45。

这里采用5层过滤，对杂质、颗粒、以及有害物质进行有效过滤，并且还能改善口感，通过超滤膜和反渗透膜的配合，实现为微小物质的过滤。

作为优选，为了方便出水和使用，所述出水机构5包括储水箱51、热水箱53和冷水箱52，所述水净化机构4通过储水箱51分别与热水箱53和冷水箱52连通，所述冷水箱52和热水箱53上均设有出水阀55，所述热水箱53内设有电热管54，所述储水箱51还与集水箱32连通。

在进气机构1中，

初效过滤层21是采用胶化棉粗过滤网，对大型颗粒进行过滤。

HEPA过滤层22是由叠片状硼硅微纤维制成的，能高效净化空气中的超细微粒物和细菌团，可有效去除PM2.5(最低可过滤直径0.3微米颗粒物)，滤净率高达99.9％。

纳米光触媒过滤层23将纳米级的粉体与多种纳米级的对光敏感的半导体媒质做晶格掺杂，确保透气和接触充分，再与载体混炼加工而成，能有效的除去空气中的一氧化碳、氮氧化物、碳氢化物、醛类、苯类等有害气体和异味，而且能将它们分解成无害的CO2和H2O，而且还具有杀菌功能。

紫光灯杀菌层24采用无臭氧的紫外线灯管，杀菌率最高的254-2570nm波长对细菌、病毒消灭率可达99％。

负离子空气清新层25内实际上是可以产生负离子的装置，而产生的负离子能够对空气进行净化、除尘、除味、灭菌。

臭氧过滤层26由于前道过滤层在过滤过程中容易产生臭氧，对空气净化起到反作用，所以加入了臭氧过滤层26，实际上臭氧过滤层26中是由臭氧过滤网组成，臭氧过滤网能够对臭氧进行有效地去除。

这里采用多层过滤相结合，并且辅助以活性炭的吸附效果，使得空气更加洁净无污染。

该净气组件不仅能够有效去除空气中的杂质、粉尘颗粒等，保持空气的洁净，还能有效杀灭空气中的病菌，消除空气的异味，保持空气的卫士，使得进入到制水机内的空气在后面被排出后，也是一种比较洁净健康的空气，相当于起到了空气净化器的作用，也能保证空气中的水质。

在冷凝机构2中，首先空气经过加热组件以后，再进入到冷凝组件中，对空气进行冷凝，从而保证了空气制水的可靠性。

其中，在冷凝组件中，空气从进气管61进入到冷凝管65的内部，此时，由于冷凝管65的外周套设有盘管式换热器67，从而空气在冷凝管65中就会发生冷凝，然后再通过冷凝管65底端的吸附器69对冷凝水进行采集，最后在积水腔70中存储以后，通过出水管71进入到储水机构3中。其中，盘管式换热器67采用了螺旋盘管式，从而保证了对冷凝管65的充分冷凝，提高了空气冷凝的效果，而且，随着空气的冷凝，冷凝管65的内部形成高压，更加有利于空气的冷凝，进一步提高了空气冷凝的效果。

在冷凝管65内部设有压力传感器72，用来对其内部进行实时压力检测，在压力测量电路中：第一电阻R1、第二电阻R2、第三电阻R3和第四电阻R4四个检测电阻组成的桥路、第一三极管Q1和第二三极管Q2组成的电压放大器和温 度补偿电路集成在一起的单块集成化压力传感器，集成压力传感器由于采用了温度补偿电路和差动放大器，压力测量电路的灵敏度温度系数几乎为零，提高了压力测量电路的抗干扰能力，提高了空气制水机的可靠性。

在储水机构3中，液态的水通过集水槽31被收集，然后流进集水箱32内被收集存放起来，再通过水泵33增压打入下一道工序中，即水净化机构4。

PP棉过滤层41采用PP棉滤芯，PP棉滤芯又名熔喷式pp滤芯，采用无毒无味的聚丙烯粒子，经过加热熔融、喷丝、牵引、接受成形而制成的管状滤芯；如果原料以聚丙烯为主，就可以称做PP熔喷滤芯，能有效去除所过滤液体中的各种颗粒杂质；可多层式深度结构，纳污量大；过滤流量大，压差小；不含任何化学粘合剂，更卫生，安全；耐酸、碱、有机溶液、油类，有良好的化学稳定性；集表面、深层、粗精滤为一体；具有流量大、耐腐蚀耐高压低成本等特点。用以阻挡水中的铁锈、泥沙、虫卵等大颗粒物质。

压缩活性炭过滤层42内设有压缩活性炭，压缩活性炭由粉状原料活性炭和粘结剂经混捏、挤压成型再经炭化、活化等工序制成。粉状炭的粒度达到微米级。吸附能力更快，更强。深层次吸咐水中之异色、异味、余氯、卤代烃及有机物对人体有害的物质，有效改善出水口感，长寿命的压缩活性炭棒和高纳污能力的网布构造使滤芯具有双重功能的过滤性能。

超滤膜过滤层43中设有超滤膜，超滤膜是一种孔径规格一致，额定孔径范围为0.001-0.02微米的微孔过滤膜。在膜的一侧施以适当压力，就能筛出小于孔径的溶质分子，以分离分子量大于500道尔顿(原子质量单位)、粒径大于10纳米的颗粒；超滤膜的膜材料主要有纤维素及其衍生物、聚碳酸酯、聚氯乙烯、聚偏氟乙烯、聚砜、聚丙烯腈、聚酰胺、聚砜酰胺、磺化聚砜、交链的聚乙烯醇、改性丙烯酸聚合物等；超滤膜筛分过程，以膜两侧的压力差为驱动力，以 超滤膜为过滤介质，在一定的压力下，当原液流过膜表面时，超滤膜表面密布的许多细小的微孔只允许水及小分子物质通过而成为透过液，而原液中体积大于膜表面微孔径的物质则被截留在膜的进液侧，成为浓缩液，因而实现对原液的净化、分离和浓缩的目的。每米长的超滤膜丝管壁上约有60亿个0.01微米的微孔，其孔径只允许水分子、水中的有益矿物质和微量元素通过，而最小细菌的体积都在0.02微米以上，因此细菌以及比细菌体积大得多的胶体、铁锈、悬浮物、泥沙、大分子有机物等都能被超滤膜截留下来，从而实现了净化过程。

反渗透膜过滤层44中设有反渗透膜，反渗透的原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来。反渗透膜的膜孔径非常小，因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等。反渗透膜应具有以下特征：(1)在高流速下应具有高效脱盐率；(2)具有较高机械强度和使用寿命；(3)能在较低操作压力下发挥功能；(4)能耐受化学或生化作用的影响；(5)受pH值、温度等因素影响较小；(6)制膜原料来源容易，加工简便，成本低廉。

T33活性炭过滤层45，其滤芯为T33活性炭滤芯，活性炭心是以优质的果壳炭及煤质活性炭为原料，辅以食用级粘合剂，采用高科技技术，经特殊工艺加工而成，它集吸附、过滤、截获、催化作用于一体，能有效去除水中的有机物、余氯及其他放射性物质，并有脱色、去除异味的功效主要应用在净水设备后置过滤中，用于吸附水中的杂质，达到改善口感的目的。

此处采用5层净水叠加技术处理，不仅能够实现对水的高效、高质净化，还能改善引用口感。

水在被净化处理后，得到可以饮用的水存储到储水箱51中，然后分别进入到热水箱53和冷水箱52中，热水箱53中则是由电热管54对水进行加热，然 后使用者可以通过打开相应的水阀取水。

此处，储水箱51与集水箱32连通，可以实现对水的循环处理。

与现有技术相比，该制水效率高的新型空气制水机，在冷凝组件中，通过冷凝管65对空气进行冷凝，再由冷凝管65底端的吸附器69对冷凝水进行采集，其中，盘管式换热器67采用了螺旋盘管式，从而保证了对冷凝管65的充分冷凝，提高了空气冷凝的效果，而且，随着空气的冷凝，冷凝管65的内部形成高压，更加有利于空气的冷凝，进一步提高了空气冷凝的效果；不仅如此，压力测量电路具有高抗干扰能力，提高了空气制水机的可靠性。

以上述依据本新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项新型技术思想的范围内，进行多样的变更以及修改。本项新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
