一种用于微型挖掘机的显示装置的制作方法

本实用新型涉及挖掘机机械领域，具体涉及一种用于微型挖掘机的显示装置。

背景技术：

根据我国国情，挖掘机已经成为工程建设不可或缺的工程机械，随着精细化工程及人力成本的提高。微挖在市政、房地产、园林等应用越来越广泛，微型挖掘机、特别是无尾型微挖空间紧凑，上车部件布置是否合理影响性能、维修性、装配性。随着科学技术的飞速发展，挖掘机上配置的显示装置越来越先进，不但画面越来越清晰，功能也越来越强大。但相对于微型挖掘机，配置功能强大的先进显示装置就会有许多功能闲置，造成资源浪费，成本增加。而且现有的微型挖掘机的显示装置由于固定不牢固，在微型挖掘的不断使用的过程中，造成显示装置易松动，影响观看显示装置内的画面，对产品的安装造成不便，所以在微型挖掘机上配置简易的显示装置是挖机厂家的首选。

技术实现要素：

本实用新型的目的在于提供一种用于微型挖掘机的显示装置，该显示装置的外部壳体可与微型挖掘机更方便适配的结合，而且使用观察显示装置更方便，实用性更高。

本实用新型为了实现上述目的，采用的技术解决方案是：

一种用于微型挖掘机的显示装置，包括壳体、顶盖、内固定板、外固定板、卡位板、下端板和显示灯，壳体上端设置顶盖，壳体外端的上部连接有多个外固定板，外固定板下端的壳体上设置多个卡位板，壳体的内端壁连接多个内固定板，内固定板上连接显示灯，所述壳体的外壁上开有卡槽，所述壳体的底端面上设有壳体孔，壳体孔内安装有下端板。

优选的，所述壳体设置为上端开口的方形壳，所述外固定板设有四个，四个外固定板均布连在壳体的左右两端，所述外固定板上开有外固定孔。

优选的，所述内固定板呈方形板状，内固定板设有多个，多个内固定板均布连接在壳体的内端壁上，所述内固定板上开有内固定孔，所述内固定板通过内固定孔与显示灯连接。

优选的，所述卡位板设有两个，两个卡位板分别连接在壳体的前后两端，所述卡槽设有两个，两个卡槽分别位于两个卡位板的下端。

优选的，所述壳体孔设有两个，所述壳体孔与下端板过盈配合，所述壳体的底端面设有壳体螺纹孔，所述壳体通过外固定板、卡位板和壳体螺纹孔与微型挖掘机用的控制台固定连接。

优选的，所述顶盖采用透明塑料制成，所述下端板上开有多个下端板孔。

本实用新型的有益效果是：

本实用新型用于微型挖掘机的显示装置，壳体外端设置外固定板、卡位板和卡槽，将显示装置安装在微挖上时，显示装置先通过卡槽与微型挖掘机上操控台上凸出的连接块卡接，通过卡位板初步固定，然后再通过外固定板进行螺栓固定，这种双重固定的方式在缩小壳体的整体体积的情况下，保证了壳体整体的稳定牢固性。壳体的内端通过多个内固定板固定显示器，保证了显示器安装的牢固性，使得本实用新型更加简单实用。壳体底端设置有可通过线路的下端板，下端板上的下端板孔不仅可起到散热的作用，而且多个底端板孔可对连接在显示装置内的线路进行分类隔开，使得本实用新型安装显示装置内部的电子元件是，更容易区分不同的线路，实用性得到了极大的提高。

附图说明

图1是用于微型挖掘机的显示装置整体结构俯视图。

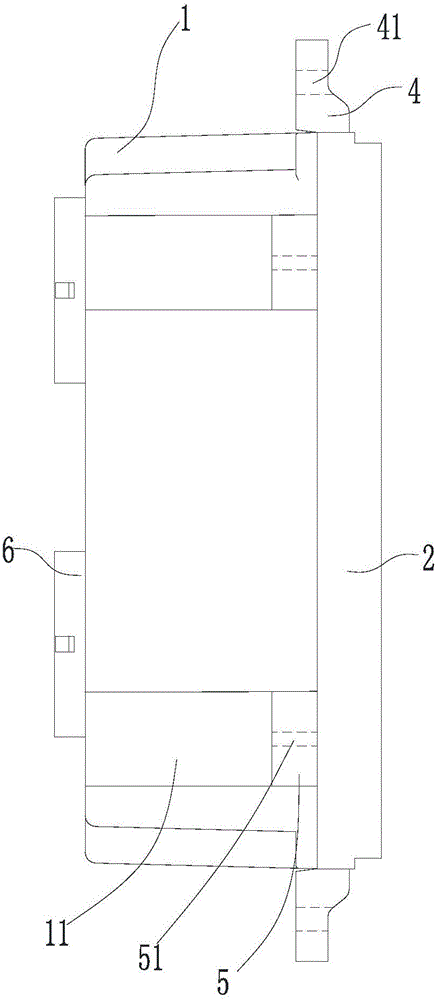

图2是用于微型挖掘机的显示装置整体结构侧视图。

图3是用于微型挖掘机的显示装置整体结构仰视图。

具体实施方式

下面结合附图对本实用新型进行详细说明：

结合图1至图3，一种用于微型挖掘机的显示装置，包括壳体1、顶盖2、内固定板3、外固定板4、卡位板5、下端板6和显示灯7，壳体1设置为上端开口的方形壳体，壳体1的上端设置顶盖2，顶盖2采用透明塑料制成，顶盖2和壳体1适配安装。壳体1的外端的上部连接有多个外固定板4，外固定板4设有四个，四个外固定板4均布连接在壳体1的左右两端，所述外固定板4上开有外固定孔41。

所述壳体1的内端壁连接多个内固定板3，所述内固定板3呈方形板状，所述内固定板3设有多个，多个内固定板3均布连接在壳体的内端壁上，所述内固定板3上开有内固定孔31，所述内固定板3通过内固定孔3与显示灯7连接。所述外固定板4下端的壳体1上设置多个卡位板5，卡位板5上开有卡位板孔51。所述卡位板5设有两个，两个卡位板5分别连接在壳体1的前后两端。

所述壳体1的外壁上开有卡槽11，所述卡槽设有两个，两个卡槽11分别位于两个卡位板5的下端。所述壳体1的底端面上设有壳体孔12，壳体孔12内安装有下端板6，所述壳体孔12设有两个，壳体孔12内过盈配合有下端板6，下端板6上开有多个下端板孔61，下端板6通过下端板孔61可增加壳体1整体的散热性，同时下端板6上的下端板孔61可对壳体1内的线路进行区分，当过多的线路通过壳体1时，使得壳体1内的线路更容易安装。所述壳体1的底端面设有壳体螺纹孔13，所述壳体1通过外固定板4、卡位板5和壳体螺纹孔13与微型挖掘机用的控制台固定连接，微型挖掘机中用的控制台说明书附图中未给出。

当组合安装壳体1时，壳体1先通过卡槽11与控制台的内部卡接，卡接后通过壳体1前端和后端的卡位板5固定，再通过外固定板4将壳体1进行二次固定，壳体1前后左右四个方向的固定方式保证了壳体1的牢固性，可使壳体1固定在任何方位，内固定板3用于连接显示器7，使得显示器7连接更牢固，观看更方便，实用性更高。

本实用新型中未述及的部分采用或借鉴已有技术即可实现。

当然，上述说明并非是对本实用新型的限制，本实用新型也并不仅限于上述举例，本技术领域的技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也应属于本实用新型的保护范围。
